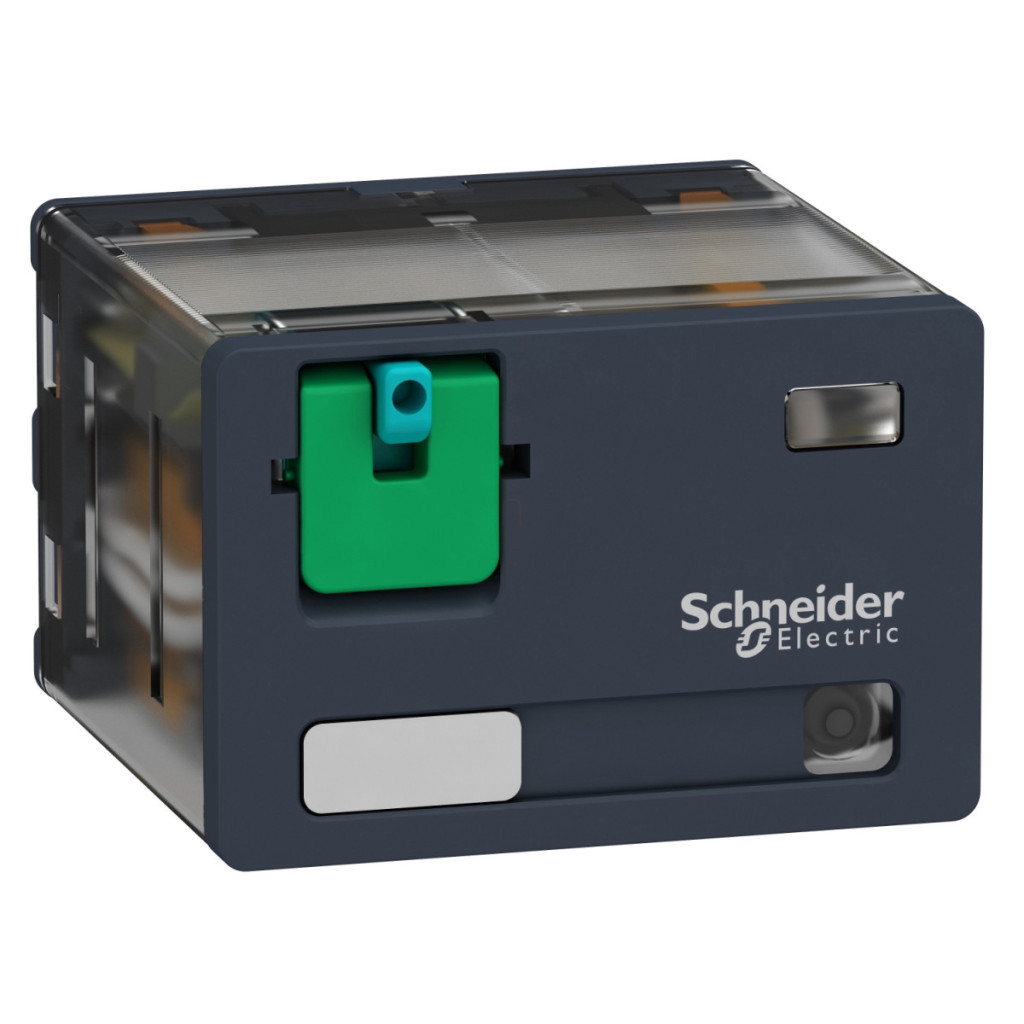

Schneider Electric RPM42BD este un releu plug-in de înaltă calitate din gama de produse Harmony Electromechanical Relays, care a fost dezvoltat special pentru aplicații industriale. Acest releu cu o tensiune de control de 24 V c.c. este echipat cu 4 contacte de comutare (4 C/O), care oferă o flexibilitate excepțională în proiectarea comutatorului. LED-ul de stare încorporat oferă un feedback clar cu privire la funcționarea releului, în timp ce butonul de testare blocabil permite inspectarea și întreținerea ușoară. Releul RPM42BD are o capacitate nominală remarcabilă de 15 A (la o temperatură ambiantă de -40...55 °C), ceea ce permite comutarea directă a dispozitivelor de mare putere. Capacitatea maximă de comutare este de 3750 VA sau 420 W, ceea ce asigură o gamă largă de aplicații. Contactele sunt realizate din aliaj AgNi (argint-nichel), care garantează o conductivitate electrică excelentă și o durată lungă de viață. Conectorii plat (tip faston) facilitează instalarea și asigură o conexiune electrică fiabilă. Produsul are protecție IP40, oferind o protecție adecvată împotriva pătrunderii obiectelor solide. Tensiunea de izolare este remarcabilă, la 250 V conform standardului IEC și 300 V conform standardelor CSA și UL. Rezistența dielectrică este, de asemenea, remarcabilă: 1500 V c.a. între contacte cu micro-separare, 2000 V c.a. între bobină și contact cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Rezistența la tensiune de impuls (Uimp) este de 4 kV pentru 1,2/50 μs, ceea ce asigură o funcționare fiabilă chiar și în cazul supratensiunilor tranzitorii. Schneider Electric RPM42BD are o durată de viață mecanică extrem de ridicată, de 10 milioane de cicluri de comutare, și o durată de viață electrică de 100.000 de cicluri sub sarcină rezistivă. Datele privind fiabilitatea siguranței (B10d = 100.000) confirmă, de asemenea, calitatea excelentă a produsului. Frecvența de funcționare sub sarcină este de până la 1.200 de cicluri/oră și de până la 18.000 de cicluri/oră fără sarcină. Factorul de utilizare de 20% asigură fiabilitatea pe termen lung a produsului. Releul este extrem de rezistent la influențele externe ale mediului: temperatură de depozitare de -40...85 °C, rezistență la vibrații de 3g în timpul funcționării și rezistență la șocuri de 15g în timpul funcționării și 30g când nu este în funcțiune. Conformitatea cu standardele (IEC 61810-1, CSA C22.2 Nr. 14, UL 508) și certificările internaționale (EAC, CSA, UL) sporesc și mai mult aplicabilitatea produsului pe diverse piețe.
Relee electromecanice Schneider Electric Harmony - RPM42BD - Releu de putere RPM, 4CO, 15A, 24VDC, buton de testare, LED date tehnice
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu de putere
Tipul și compoziția contactului: 4 C/O (contact de comutare)
LED indicator de stare: Da
Parametri electrici
Tensiune circuit de control [Uc]: 24 V CC
Curent nominal de funcționare [Ie]:
- 15 A la 277 V (c.a.), conform standardului UL
- 15 A la 28 V (c.c.), conform standardului UL
- 15 A la 250 V (c.a.) NO, conform standardului IEC
- 15 A la 28 V (CC) NO, conform standardului IEC
- 7,5 A la 250 V (CA) NC, conform standardului IEC
- 7,5 A la 28 V (CC) NC, conform standardului IEC
Curent termic convențional închis [Ithe]: 15 A la -40...55 °C
Limite de tensiune de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare [Ui]:
- 250 V conform standardului IEC
- 300 V conform standardului CSA
- 300 V conform standardului UL
Tensiune maximă de comutație: 250 V conform standardului IEC
Pragul de cădere de tensiune: >= 0,1 Uc DC
Putere minimă de comutare: 170 mW la 10 mA, la 17 V
Putere maximă de comutație: 3750 VA / 420 W
Parametri de funcționare
Timp de declanșare: 20 ms la tensiune nominală
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare:
- <= 1200 cicluri/oră sub sarcină
- <= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Parametri fizici
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Rigiditate dielectrică:
- 1500 V c.a. între contacte cu micro-separare
- 2000 V c.a. între bobină și contact cu izolație întărită
- 2000 V CA între poli cu izolație de bază
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV pentru o durată de 1,2/50 μs
Categorie de protecție: RT I
Bază de montare: Plug-in
Poziție de funcționare: Orice poziție
Nivel de testare: Ansamblu grup de nivel
Afișaj dispozitiv: Produs complet
Material contact: AgNi
Formă pin conector: Plat (tip faston)
Condiții de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Temperatură ambiantă de depozitare: -40...85 °C
Grad de poluare: 3
Rezistență la vibrații:
- 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării - 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în afara funcționării
Rezistență la impact:
- 15 gn în timpul funcționării
- 30 gn în afara funcționării
Standarde și certificări
Standarde:
- IEC 61810-1
- CSA C22.2 Nr. 14
- UL 508
Certificări de produs:
- EAC
- CSA
- UL
