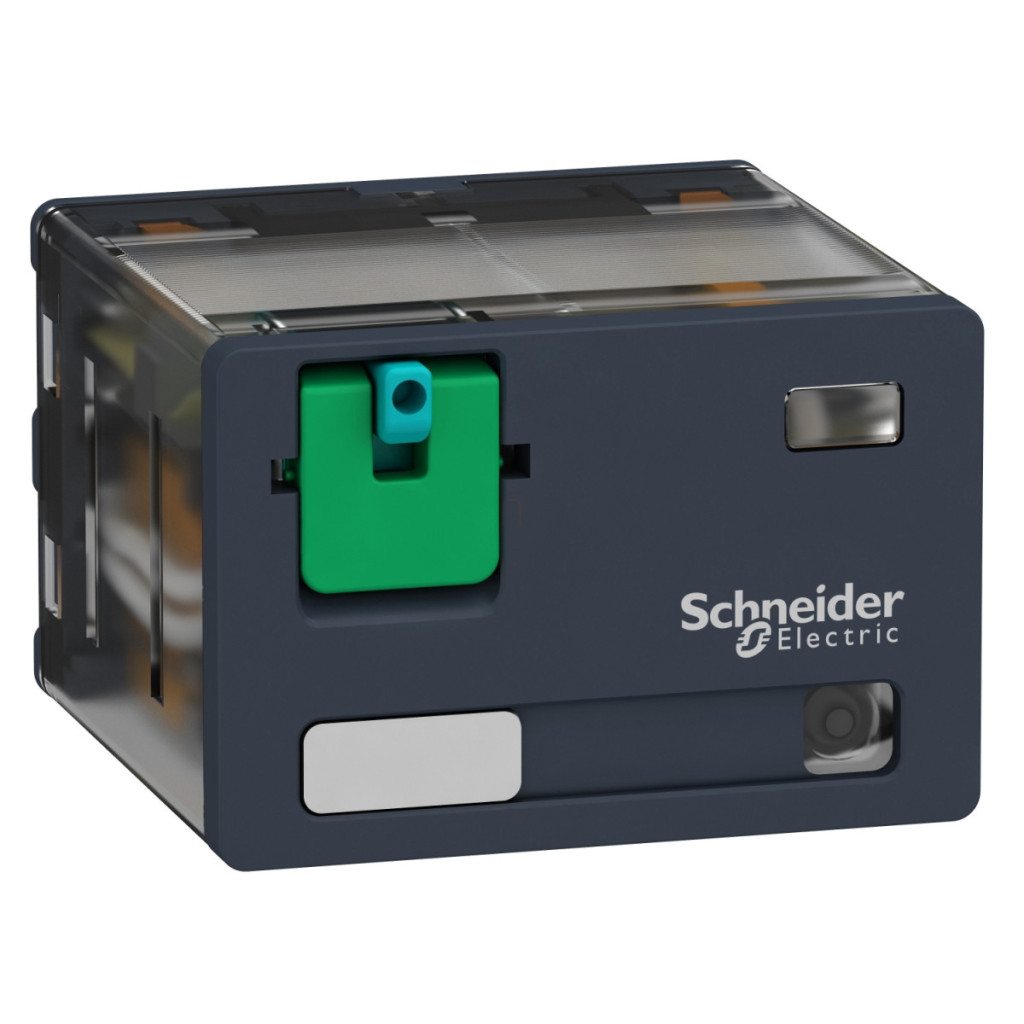

Releul de putere cu mufă Schneider Electric RPM42FD este o componentă de control industrial de înaltă calitate, aparținând familiei de produse Harmony Electromechanical Relays. Acest releu versatil are patru contacte de comutare (4C/O), oferind flexibilitate maximă pentru o varietate de aplicații de control. O caracteristică specială a acestui produs este indicatorul de stare LED încorporat, care oferă un feedback vizual clar asupra funcționării releului, și butonul de testare blocabil, care facilitează verificarea funcționării dispozitivului. Releul Schneider Electric RPM42FD funcționează cu o tensiune de control de 110 V CC și are un interval de tensiune de funcționare de 88...121 V CC. Releul are o capacitate maximă de comutare de 3750 VA sau 420 W, ceea ce îl face o alegere excelentă pentru comutarea sarcinilor de putere mai mare. Curentul nominal de 15 A și tensiunea nominală de izolare de 250 V permit utilizarea acestuia într-o gamă largă de aplicații industriale. Contactele NO pot comuta 15 A, iar contactele NC 7,5 A la 250 V c.a., în conformitate cu standardul IEC. În mod similar, la 28 V CC, contactele NO pot comuta 15 A, iar contactele NC 7,5 A. Durata de viață mecanică este remarcabilă, oferind 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri pentru sarcini rezistive. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și a obiectelor solide. Intervalul de temperatură de funcționare al releului este de -40...55 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul este echipat cu conectori plat (faston), care facilitează cablarea și întreținerea. Contactele sunt fabricate din AgNi, care are proprietăți electrice excelente și o durată de viață lungă. Releul Schneider Electric RPM42FD este conform cu mai multe standarde internaționale, inclusiv UL 508, IEC 61810-1 și CSA C22.2 nr. 14. Este certificat UL, CSA și EAC, ceea ce garantează calitatea și fiabilitatea ridicată a produsului. Produsul are un grad de poluare de 3, ceea ce indică adecvarea sa pentru utilizarea în medii industriale. Releul are o rigiditate dielectrică de 1500 V CA între contacte cu separare micro, 2000 V CA între bobină și contacte cu izolație întărită și 2000 V CA între poli cu izolație de bază, ceea ce asigură o izolație electrică excelentă între diferite circuite. În ceea ce privește domeniile de aplicare, releul Schneider Electric RPM42FD este alegerea ideală pentru sisteme de automatizare industrială, aparate de comutare, panouri de control și aplicații în care funcționarea fiabilă și durata lungă de viață sunt importante. LED-ul încorporat și butonul de testare blocabil sunt deosebit de utile în medii în care sunt necesare verificări regulate sau în care starea releului trebuie identificată rapid. Designul compact, cu o greutate de numai 0,071 kg, permite o instalare care economisește spațiu, în timp ce construcția robustă rezistă la vibrații (3 gn în timpul funcționării, 5 gn în repaus) și șocuri (15 gn în timpul funcționării, 30 gn în repaus), astfel încât este alegerea ideală chiar și în medii în care pot apărea solicitări mecanice.
Relee electromecanice Schneider Electric Harmony - RPM42FD - Releu de putere plug-in, 15 A, 4 CO, LED, 110 V CC date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RPM
Tipul produsului sau al componentei: Releu plug-in
Tipul și compoziția contactului: 4 C/O
Tipul releului: Releu de putere
LED indicator de stare: Da
Tensiune circuit de control: 110 V CC
Putere minimă de comutare: 170 mW la 10 mA, 17 V
Timp de eliberare: 20 ms la tensiune nominală
Temperatură ambiantă de funcționare: -40...55 °C
Curent termic convențional închis: 15 A -40...55 °C
Caracteristici suplimentare
Tip de control: buton de testare blocabil
Curent nominal de funcționare: 15 A 277 V (CA) conform UL, 15 A 28 V (CC) conform UL, 15 A 250 V (CA) NO conform IEC, 15 A 28 V (CC) NO conform IEC, 7,5 A 250 V (CA) NC conform IEC, 7,5 A 28 V (CC) NC conform IEC
Grad de protecție (numai carcasă): IP40 conform IEC 60529
Limite nominale de tensiune de funcționare: 88...121 V DC
Tensiune nominală de izolație: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Tensiune maximă de comutare: 250 V conform IEC
Prag de cădere de tensiune: >= 0,1 Uc DC
Putere maximă de comutare: 3750 VA, 420 W Durată de viață mecanică: 10.000.000 de cicluri Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă Date privind fiabilitatea siguranței: B10d = 100.000
Viteza de funcționare: <= 1.200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Caracteristici electrice
Rigiditate dielectrică: 1500 V c.a. între contacte cu separare micro, 2000 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Rezistență nominală la tensiune de impuls: 4 kV pentru 1,2/50 µs
Categorie de protecție: RT I
Caracteristici mecanice
Suport de montare: Plug-in
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu grup de nivel
Descrierea dispozitivului: Produs complet
Material contact: AgNi
Formă pin: Plat (tip faston)
Caracteristici de mediu
Grad de poluare: 3
Standarde: UL 508, IEC 61810-1, CSA C22.2 nr. 14
Certificări ale produsului: UL, CSA, EAC
Temperatura ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul nefuncționării
Rezistență la impact: 15 gn în timpul funcționării, 30 gn în timpul nefuncționării
