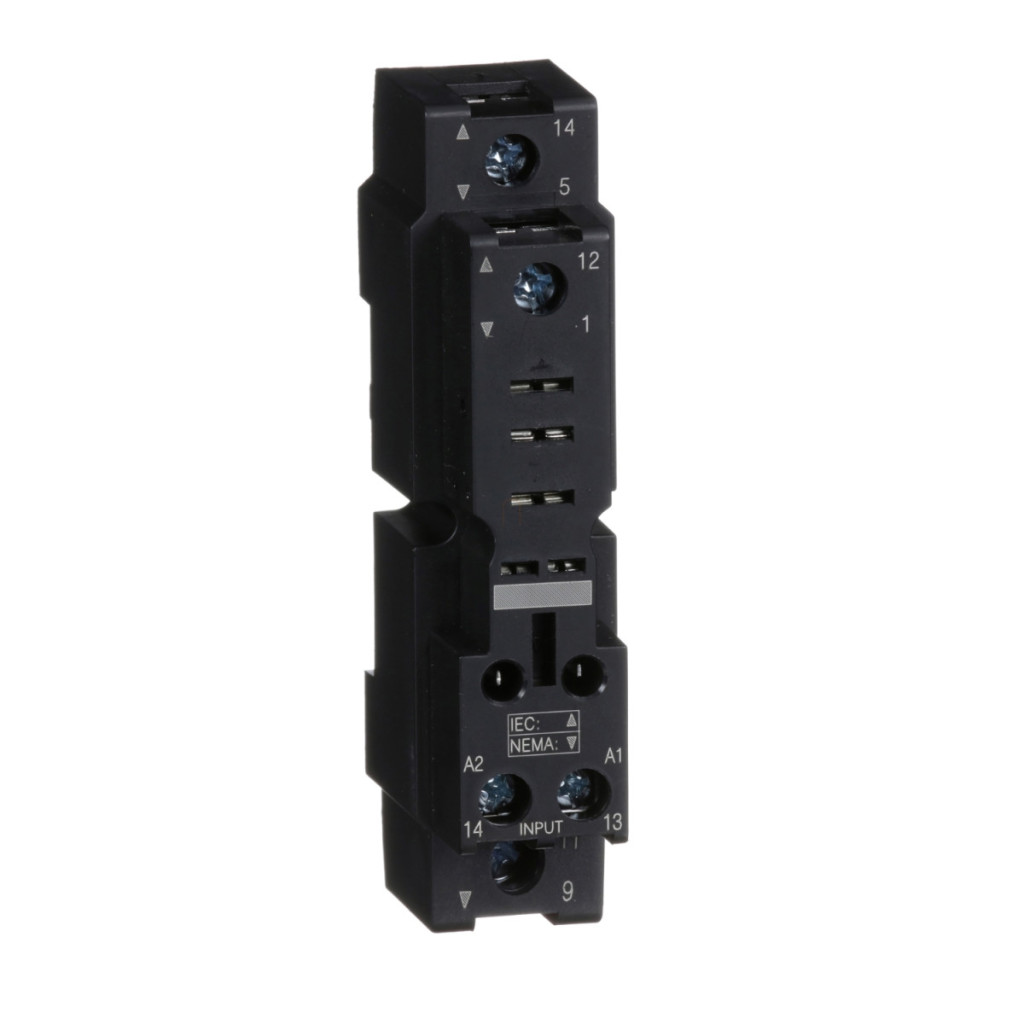

Priză de releu cu mufă RPZF1 din gama de produse Harmony de la Schneider Electric este o soluție compactă, dar versatilă pentru aplicații industriale, oferind performanțe fiabile, în special în proiectarea sistemelor de control. Această priză cu contact mixt și conexiune cu șurub este special concepută pentru a se potrivi cu releele RPM1 cu un contact C/O (comutare). Parametrii tehnici ai soclului de releu RPZF1 asigură performanțe remarcabile: are un curent termic de 16 A măsurat în aer liber și o tensiune nominală de funcționare de 250 V. Acest lucru permite comutarea în siguranță a sarcinilor mari în medii industriale. Flexibilitatea instalării este asigurată de două opțiuni de montare: poate fi montat pe un panou cu șuruburi sau fixat pe o șină DIN simetrică de 35 mm, ceea ce îl face ușor de montat în orice dulap de comutare sau panou de control. Dimensiunile sale compacte – în special înălțimea de 40 mm și greutatea de numai 31 de grame – oferă avantaje suplimentare în aplicații cu spațiu limitat. Opțiunile de conectare sunt extinse și flexibile. Terminalul de contact are terminale cu șuruburi care pot acomoda 2 fire solide fără capete de cablu în dimensiuni de 0,5-4 mm²/AWG 20-12 sau 1 fir solid fără capete de cablu în același interval. Pentru cabluri flexibile, poate fi utilizat cu capete de cablu în gama 0,5-2,5 mm²/AWG 20-14. Terminalul bobinei este, de asemenea, echipat cu terminale cu șurub care pot acomoda 2 fire solide fără capete de cablu în dimensiuni de 0,5-2,5 mm²/AWG 20-14 sau 1 fir solid fără capete de cablu în același interval. Pentru cablurile flexibile, pot fi utilizate capete de cablu în gama 0,5-1,5 mm²/AWG 20-16. De asemenea, trebuie respectat cuplul de strângere al șuruburilor: se recomandă mai puțin de 1 N·m pentru șuruburile M3,5 și mai puțin de 0,8 N·m pentru șuruburile M3. Priză de releu RPZF1 are, de asemenea, caracteristici electrice și protecție excelente. Rezistența la tensiune impulsivă nominală de 4 kV, categoria de supratensiune III și gradul de poluare 3 indică faptul că produsul va funcționa în mod fiabil în medii industriale. Gradul de protecție IP20 (conform IEC 60529) asigură protecție de bază la atingere, în timp ce rezistența dielectrică de 2500 V garantează o izolație adecvată. Produsul este conform cu standarde internaționale stricte, precum IEC 61984, CSA C22.2 nr. 14 și UL 508, și are certificări CSA, UL, EAC și CE. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-40 °C până la +55 °C), ceea ce permite utilizarea sa într-o varietate de condiții de mediu. Soclul releului RPZF1 de la Schneider Electric face instalarea sistemului de control mai ușoară și mai fiabilă, asigurând în același timp stabilitate pe termen lung.
Relee electromecanice Schneider Electric Harmony - RPZF1 - soclu, releu de putere RPM1***, 1CO, dispunere mixtă, șurub date tehnice
Date de bază
Familia de produse: Relee electromecanice Harmony
Denumire scurtă a dispozitivului: RPZ
Tipul produsului sau componentului: Soclu
Compatibilitatea produsului: Pentru relee cu mufă RPM cu 1 contact C/O
Tipul și compoziția contactului: 1 C/O
Caracteristici electrice
Curent termic convențional măsurat în aer liber [Ith]: 16 A
Tensiune nominală de funcționare [Ue]: 250 V
Tensiune nominală de impuls [Uimp]: 4 kV
Categorie de supratensiune: III
Grad de poluare: 3
Rezistență dielectrică: 2500 V
Caracteristici mecanice
Dispunerea terminalelor de contact: mixtă
Cuplu de strângere: < 1 N·m pentru șuruburi M3,5
< 0,8 N·m pentru șuruburi M3
Metodă de montare: Șurub (la panou)
Fixare prin clipsare (la șină DIN simetrică de 35 mm)
Conexiune - terminale
Terminal de contact: terminale cu șurub, 2 fire solide fără papuci de cablu 0,5...4 mm² / AWG 20...AWG 12
terminale cu șurub, 1 fir solid fără papuci de cablu 0,5...4 mm² / AWG 20...AWG 12
Terminale cu șurub, 2 fire flexibile fără capete de cablu 0,5...2,5 mm² / AWG 20...AWG 14
Terminale cu șurub, 1 fir flexibil fără capete de cablu 0,5...2,5 mm² / AWG 20...AWG 14
Terminal bobină: terminale cu șurub, 2 fire solide fără capete de cablu 0,5...2,5 mm² / AWG 20...AWG 14
terminale cu șurub, 1 fir solid fără capete de cablu 0,5...2,5 mm² / AWG 20...AWG 14
Terminale cu șurub, 2 fire flexibile fără capete de cablu 0,5...1,5 mm² / AWG 20...AWG 16
Terminale cu șurub, 1 fir flexibil fără capete de cablu 0,5...1,5 mm² / AWG 20...AWG 16
Caracteristici de mediu
Clasa de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă pentru depozitare: -40...85 °C
Temperatura ambiantă pentru funcționare: -40...55 °C
Standarde și certificări
Standarde: IEC 61984, CSA C22.2 nr. 14, UL 508
Certificări de produs: CSA, UL, EAC, CE
