RSB1A120BDPV, parte a gamei de produse Harmony Electromechanical Relays de la Schneider Electric, este o priză de releu de interfață preasamblată, ideală pentru o gamă largă de aplicații industriale. Acest modul de releu compact a fost proiectat special pentru sistemele de automatizare care necesită comutare eficientă și fiabilă, unde spațiul și performanța sunt factori importanți. Produsul funcționează cu o tensiune de control de 24 V CC (cu un interval de funcționare de 19,2...26,4 V CC) și are 1 contact C/O (comutare), care oferă opțiuni de comutare atât normal deschis (NO), cât și normal închis (NC). Capacitatea de încărcare a contactelor este remarcabilă: contactul NO are o capacitate de încărcare de până la 12 A, în timp ce contactul NC are o capacitate de încărcare de 6 A (în categoria AC-1/DC-1). Capacitatea maximă de comutare este de 3000 VA pentru CA și 336 W pentru CC, ceea ce permite o gamă largă de aplicații în diverse aplicații de circuit. Viteza de funcționare este, de asemenea, remarcabilă, cu un timp de comutare de numai 20 ms atât pentru pornire, cât și pentru oprire, ceea ce este avantajos în procesele de control rapid. O caracteristică specială a RSB1A120BDPV este indicatorul de stare LED încorporat, care oferă feedback vizual cu privire la starea releului, facilitând diagnosticarea și depanarea. Releul nu are un buton de testare blocabil, asigurând o operare simplă. Contactele sunt realizate din aliaj de argint (AgNi), care oferă un compromis optim între conductivitatea electrică și durabilitatea mecanică. Durata de viață mecanică a produsului este remarcabilă, ajungând la 30 de milioane de cicluri de comutare, în timp ce sub sarcină electrică (12 A, 250 V, AC-1 NO) garantează o durată de viață de 100.000 de cicluri. Clasa de fiabilitate de siguranță B10d este de 100.000, ceea ce indică calitatea înaltă a produsului. Frecvența maximă de comutare sub sarcină este de 600 de cicluri/oră, iar fără sarcină poate ajunge până la 18.000 de cicluri/oră, ceea ce îl face potrivit pentru sarcini de control intensive. Releul oferă, de asemenea, opțiuni de conectare versatile: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) fire flexibile cu manșoane, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) fire flexibile cu manșoane și 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) și 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fire solide. Cuplul de strângere al conectorilor este de 0,8 N·m. Dispozitivul are protecție IP20 conform IEC 60529 și oferă o gamă largă de temperaturi de funcționare: -40...85 °C (versiunea DC). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 61810-1, CSA C22.2 Nr. 14, UL 508 și IEC 61984, și are certificări CE, UL, CSA și EAC, dovedind utilizabilitatea sa la nivel global.

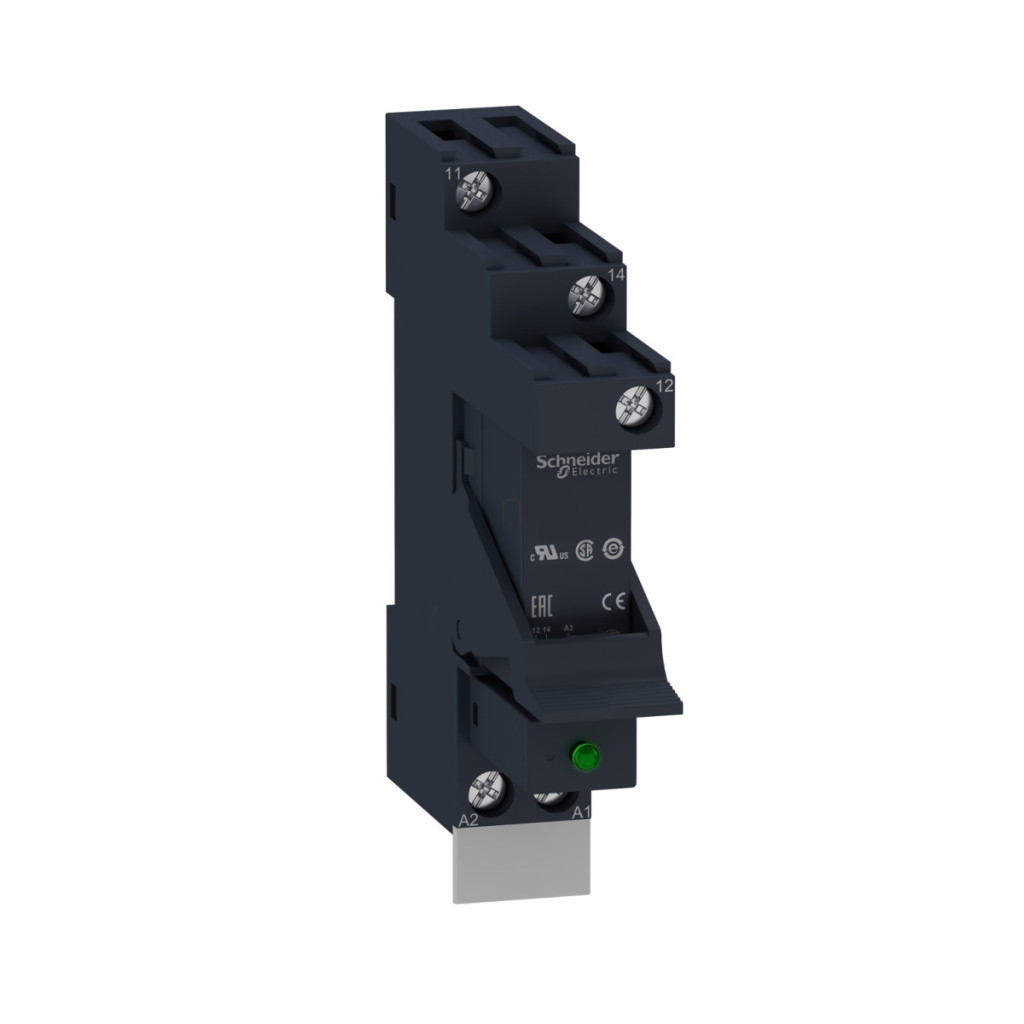

Relee electromecanice Schneider Electric Harmony - RSB1A120BDPV - Releu de interfață RSB cu soclu, diodă de protecție, 1CO, 12A, 24VDC date tehnice
Caracteristici produs
Familia de produse: Relee electromecanice Harmony
Seria: Seria RSB
Tipul produsului: Releu plug-in preasamblat cu soclu
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Funcționare contact: Standard
LED indicator de stare: Da
Tensiune circuit de control: 24 V CC
Tip control: Blocabil fără buton de testare
Curent termic închis: 12 A în intervalul -40...40 °C
Caracteristici electrice
Rezistență medie: 1440 ohmi rețea: CC la 20 °C +/- 10%
Tensiune nominală de funcționare: 19,2...26,4 V DC
Tensiune nominală de impuls rezistentă: 3,6 kV conform IEC 61000-4-5
Curent nominal de funcționare: 12 A (AC-1/DC-1) NO conform IEC
Curent nominal de funcționare: 6 A (AC-1/DC-1) NC conform IEC
Tensiune nominală de izolare: 400 V conform IEC 60947
Tensiune maximă de comutație: 300 V DC conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc DC
Curent de sarcină: 12 A la 250 V AC, 12 A la 28 V CC
Curent minim de comutație: 10 mA
Capacitate maximă de comutație: 3000 VA CA, 336 W DC
Tensiune minimă de comutare: 12 V
Capacitate minimă de comutare: 120 mW la 10 mA, la 12 V
Caracteristici de funcționare
Timp de funcționare: 20 ms activare, 20 ms resetare
Durată de viață mecanică: 30.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, 12 A 250 V, AC-1 NO
Durată de viață electrică: 100.000 de cicluri, 6 A 250 V, AC-1 NC
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 600 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Consum mediu bobină: 0,45 W DC
Conectare și instalare
Dispunere conector de contact: Separată
Conexiune - terminale: Pentru cabluri flexibile și rigide de diferite dimensiuni
Cuplu de strângere: 0,8 N.m
Categorie de protecție: RT I
Poziție de funcționare: Orice poziție
Niveluri de testare: Un nivel pentru montarea în grup
Material contact: Aliaj de argint (AgNi)
Formă pin: Plat (tip PCB)
Parametri de mediu
Rezistență dielectrică: 1000 V c.a. între contacte, 5000 V c.a. între bobină și contact
Rezistență la vibrații: +/- 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -40...85 °C (DC)
Standarde de conformitate: IEC 61810-1, CSA C22.2 nr. 14, UL 508, IEC 61984
Certificări ale produsului: CE, UL, CSA, EAC
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la șocuri: 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Rezistență la șocuri: 5 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27
