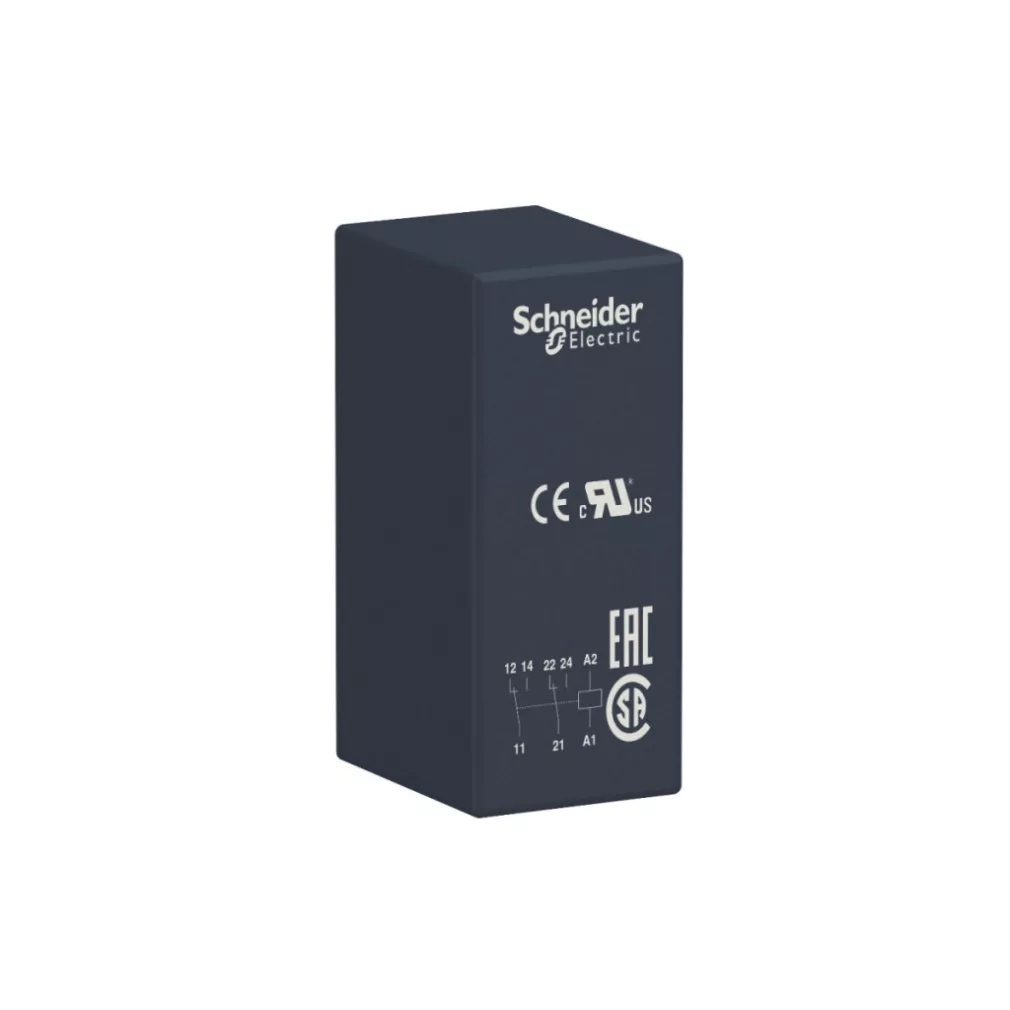

Relee de interfață Schneider Electric Harmony RSB2A080B7 este o componentă fundamentală a automatizării industriale fiabile, oferind proprietăți electromecanice excelente. Acest releu compact este alegerea ideală pentru sisteme de control industrial, aplicații de inginerie de control și alte sarcini de automatizare în care comutarea precisă și durata lungă de viață sunt cerințe esențiale. Modelul RSB2A080B7 face parte din familia de produse Schneider Electric Harmony Electromechanical Relays, care aparține seriei RSB. Acest releu de interfață cu o tensiune de control de 24 V c.a. 50/60 Hz are două contacte de comutare (2 C/O) și nu include un LED indicator de stare sau un buton de testare blocabil. Releul are un curent termic nominal convențional închis de 8 A la temperaturi ambientale cuprinse între -40 și 40 °C. Capacitatea sa de comutare este remarcabilă: 2000 VA/224 W, ceea ce asigură performanțe excelente în multe aplicații industriale. Durata sa de viață mecanică este remarcabilă, rezistând la până la 5 milioane de cicluri de comutare, în timp ce durata sa de viață electrică este de 100.000 de cicluri la 8 A 250 V c.a.-1 NO (normal deschis) sau 4 A 250 V c.a.-1 NC (normal închis). O analiză mai atentă a datelor tehnice relevă și alte caracteristici avantajoase. RSB2A080B7 are o rezistență medie de 368 Ohm în rețelele CA la 20 °C, cu o abatere de ±10%. Intervalul nominal de tensiune de funcționare este de 19,2...36 V AC 50/60 Hz, în timp ce tensiunea nominală de izolare este de 400 V, în conformitate cu standardul IEC 60947. Tensiunea maximă de comutație este de 300 V DC, conform standardului IEC. Pragul de tensiune de eliberare este mai mare sau egal cu 0,15 Uc CA. Curentul de sarcină este de 8 A la 250 V CA sau 8 A la 28 V CC. Curentul minim de comutare este de 10 mA, tensiunea minimă de comutare este de 12 V, iar capacitatea minimă de comutare este de 120 mW la 10 mA, 12 V. Timpul de funcționare este de 20 ms atât pentru pornire, cât și pentru oprire. Frecvența de funcționare este de până la 600 de cicluri/oră sub sarcină și de până la 18.000 de cicluri/oră fără sarcină. Designul compact este deosebit de avantajos atunci când spațiul este limitat. Dimensiunile exacte sunt 15,7 mm × 12,5 mm, cu o înălțime de 29 mm. Contactele sunt realizate din aliaj de argint (AgNi), care asigură o conductivitate electrică excelentă și rezistență la uzură. Designul conectorului este plat (tip PCB), ceea ce facilitează montarea pe plăci de circuite imprimate. Releul are protecție IP40 conform IEC 60529 și poate fi utilizat în orice poziție. Intervalul de temperatură de funcționare este extrem de larg: -40...70 °C (CA), în timp ce temperatura de depozitare poate fi între -40...85 °C. Releul de interfață Schneider Electric RSB2A080B7 este fabricat în conformitate cu standardele internaționale (CSA C22.2 Nr. 14, UL 508, IEC 61810-1) și are certificările necesare (UL, CSA, EAC). Rezistența dielectrică ridicată – 1000 V CA între contacte, 2500 V CA între poli și 5000 V CA între bobină și contact – asigură o izolație electrică excelentă. Rezistența sa la vibrații este de ±1 mm (f=10...55 Hz) în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 10 gn când nu este în funcțiune și de 5 gn în timpul funcționării (durată = 11 ms) în conformitate cu IEC 60068-2-27. Toate aceste caracteristici fac ca releul de interfață Schneider Electric RSB2A080B7 să fie alegerea ideală chiar și pentru cele mai exigente sarcini de automatizare industrială.
Relee electromecanice Schneider Electric Harmony - RSB2A080B7 - Releu de interfață RSB, 2CO, 8A, 24VAC date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RSB
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 2 C/O
LED indicator de stare: Niciunul
Tensiune circuit de control [Uc]: 24 V CA 50/60 Hz
Tip de control: Fără buton de testare fixabil
Curent termic convențional închis [Ithe]: 8 A la -40...40 °C
Informații suplimentare
Rezistență medie: 368 ohmi rețea: CA 20 °C ± 10 %
Tensiune nominală de funcționare [Ue]: 19,2...36 V AC 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 3,6 kV conform IEC 61000-4-5
Curent nominal de funcționare [Ie]: 4 A (AC-1/DC-1) NC conform IEC
8 A (AC-1/DC-1) NO conform IEC
Tensiune nominală de izolare [Ui]: 400 V conform IEC 60947
Tensiune maximă de comutație: 300 V DC conform IEC
Pragul tensiunii de retragere: >= 0,15 Uc AC
Curent de sarcină: 8 A la 250 V AC
8 A la 28 V DC
Curent minim de comutare: 10 mA
Capacitate maximă de comutare: 2000 VA/224 W
Tensiune minimă de comutare: 12 V
Capacitate minimă de comutare: 120 mW la 10 mA, la 12 V
Timp de funcționare: 20 ms funcționare
20 ms resetare
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, 8 A 250 V, AC-1 NO
100000 cicluri, 4 A 250 V, AC-1 NC
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 600 cicluri/oră sub sarcină
<= 18.000 cicluri/oră fără sarcină
Caracteristici fizice
Consum mediu bobină: 0,75 VA AC
Etichetă detașabilă: Niciuna
Categorie de protecție: RT I
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu grup de nivel
Prezentarea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgNi)
Formă conector: Plat (tip PCB)
Cod de compatibilitate: RSB
Caracteristici de mediu
Rezistență dielectrică: 1000 V c.a. între contacte
2500 V c.a. între poli
5000 V c.a. între bobină și contact
Rezistență la vibrații: +/- 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -40...70 °C (AC)
Standarde: CSA C22.2 Nr. 14
UL 508
IEC 61810-1
Certificări de produs: UL
CSA
EAC
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la șocuri: 10 gn (durată = 11 ms) când nu este în funcțiune, conform IEC 60068-2-27
5 gn (durată = 11 ms) când este în funcțiune, conform IEC 60068-2-27
