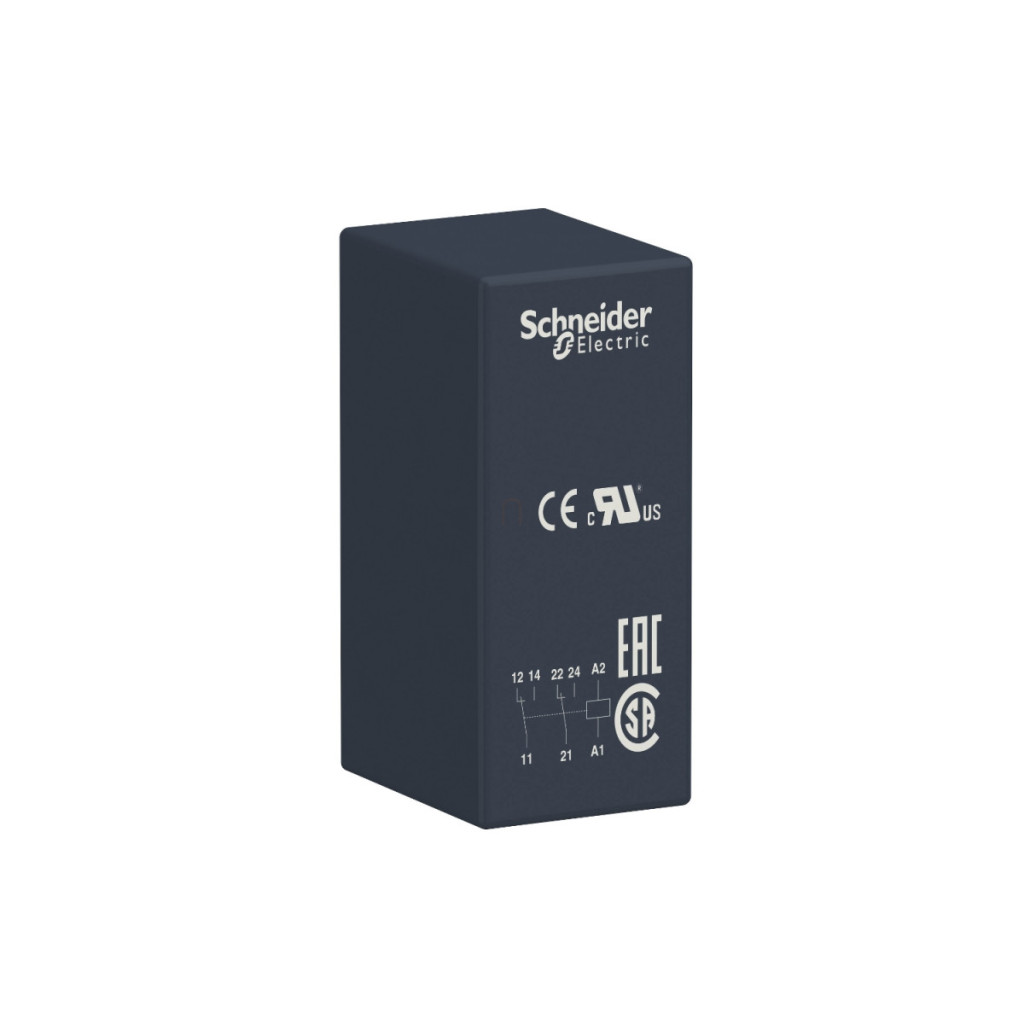

Releul de interfață Schneider Electric RSB2A080P7 este un produs de înaltă calitate din seria Harmony Electromechanical Relays, dezvoltat pentru aplicații industriale profesionale. Acest releu compact plug-in asigură comutarea fiabilă și precisă în diverse sarcini de control, ocupând un spațiu minim. Modelul RSB2A080P7 funcționează cu o tensiune de control de 230 V c.a. 50/60 Hz și are 2 contacte C/O (comutare). Releul nu are LED de stare sau buton de testare blocabil, ceea ce simplifică instalarea și utilizarea. Produsul poate suporta 8 amperi de curent termic convențional închis la temperaturi cuprinse între -40 și 40 °C, ceea ce îl face potrivit pentru o gamă largă de medii industriale. În timpul proiectării dispozitivului, s-a pus un accent deosebit pe durabilitate - acesta are o durată de viață mecanică remarcabilă, capabilă să realizeze până la 5 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri la 8A și 250V AC-1 NO sarcină, și, de asemenea, 100.000 de cicluri la 4A și 250V AC-1 NC sarcină. Releul are o rezistență medie a bobinei de 33.000 Ohmi pe o rețea de curent alternativ la 20 °C, iar intervalul său nominal de tensiune de funcționare este de 184-345 V AC 50/60 Hz. Dispozitivul are proprietăți electrice impresionante: rezistență la tensiune de impuls nominală de 3,6 kV în conformitate cu IEC 61000-4-5, tensiune de izolație nominală de 400 V în conformitate cu IEC 60947 și tensiune maximă de comutare de 300 V c.c. Tensiunea minimă de comutare este de 12 V, iar capacitatea maximă de comutare este de 2000 VA/224 W. Produsul se mândrește cu timpi de funcționare extrem de rapizi: doar 20 ms pentru pornire și același timp pentru oprire. Releul de interfață Schneider Electric RSB2A080P7 are un grad de protecție IP40 conform IEC 60529, oferind o protecție adecvată împotriva pătrunderii obiectelor solide de mici dimensiuni. Contactele releului sunt realizate din aliaj de argint (AgNi), care asigură o conductivitate și o durabilitate excelente. Pinii conectorului plat de tip PCB facilitează montarea pe plăci cu circuite imprimate. Produsul poate fi utilizat în orice poziție, cu o temperatură de funcționare cuprinsă între -40 și 70 °C în modul CA și o temperatură de depozitare cuprinsă între -40 și 85 °C. Releul de interfață RSB2A080P7 este rezistent la vibrații, ±1 mm (f= 10…55 Hz) în conformitate cu IEC 60068-2-6 și rezistent la șocuri 10 gn (durată = 11 ms) în stare nefuncțională și 5 gn (durată = 11 ms) în timpul funcționării, în conformitate cu IEC 60068-2-27. Produsul are certificări internaționale, inclusiv CSA, EAC și UL, și este conform cu standardele CSA C22.2 nr. 14, UL 508 și IEC 61810-1.
Relee electromecanice Schneider Electric Harmony - RSB2A080P7 - Releu de interfață RSB, 2CO, 8A, 230VAC date tehnice
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RSB
Tipul produsului: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 2 C/O (contacte de comutare)
LED indicator de stare: Niciunul
Tensiune circuit de control [Uc]: 230 V AC 50/60 Hz
Tip control: Fără buton de testare fixabil
Curent termic convențional închis [Ithe]: 8 A la -40...40 °C
Informații suplimentare
Rezistență medie: 33000 ohmi la rețea: CA la 20 °C +/- 10 %
Tensiune nominală de funcționare [Ue]: 184...345 V AC 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 3,6 kV conform IEC 61000-4-5
Curent nominal de funcționare [Ie]: 4 A (AC-1/DC-1) NC conform IEC, 8 A (AC-1/DC-1) NO conform IEC
Tensiune nominală de izolație [Ui]: 400 V conform IEC 60947 Tensiune maximă de comutație: 300 V c.c. conform IEC Tensiune inversă: >= 0,15 Uc c.a. Curent de sarcină: 8 A la 250 V c.a., 8 A la 28 V DC
Curent minim de comutare: 10 mA
Capacitate maximă de comutare: 2000 VA/224 W
Tensiune minimă de comutare: 12 V
Capacitate minimă de comutare: 120 mW la 10 mA, 12 V
Date de funcționare
Timp de funcționare: 20 ms pornire, 20 ms resetare
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri, 8 A la 250 V, AC-1 NO, 100.000 de cicluri, 4 A la 250 V, AC-1 NC
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 600 de cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Caracteristici electrice
Consum mediu bobină: 0,75 VA AC
Material contact: Aliaj de argint (AgNi)
Formă vârf: Plat (tip PCB) Rigiditate dielectrică: 1000 V AC între contacte, 2500 V AC între poli, 5000 V AC între bobină și contact Condiții de mediu Rezistență la vibrații: +/- 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Grad de protecție IP: IP40 conform IEC 60529
Intervalul de temperatură ambiantă în timpul funcționării: -40...70 °C (CA)
Intervalul de temperatură ambiantă pentru depozitare: -40...85 °C
Rezistență la șocuri: 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27, 5 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27
Standarde și certificări
Standarde: CSA C22.2 nr. 14, UL 508, IEC 61810-1 Certificări de produs: CSA, EAC, UL
