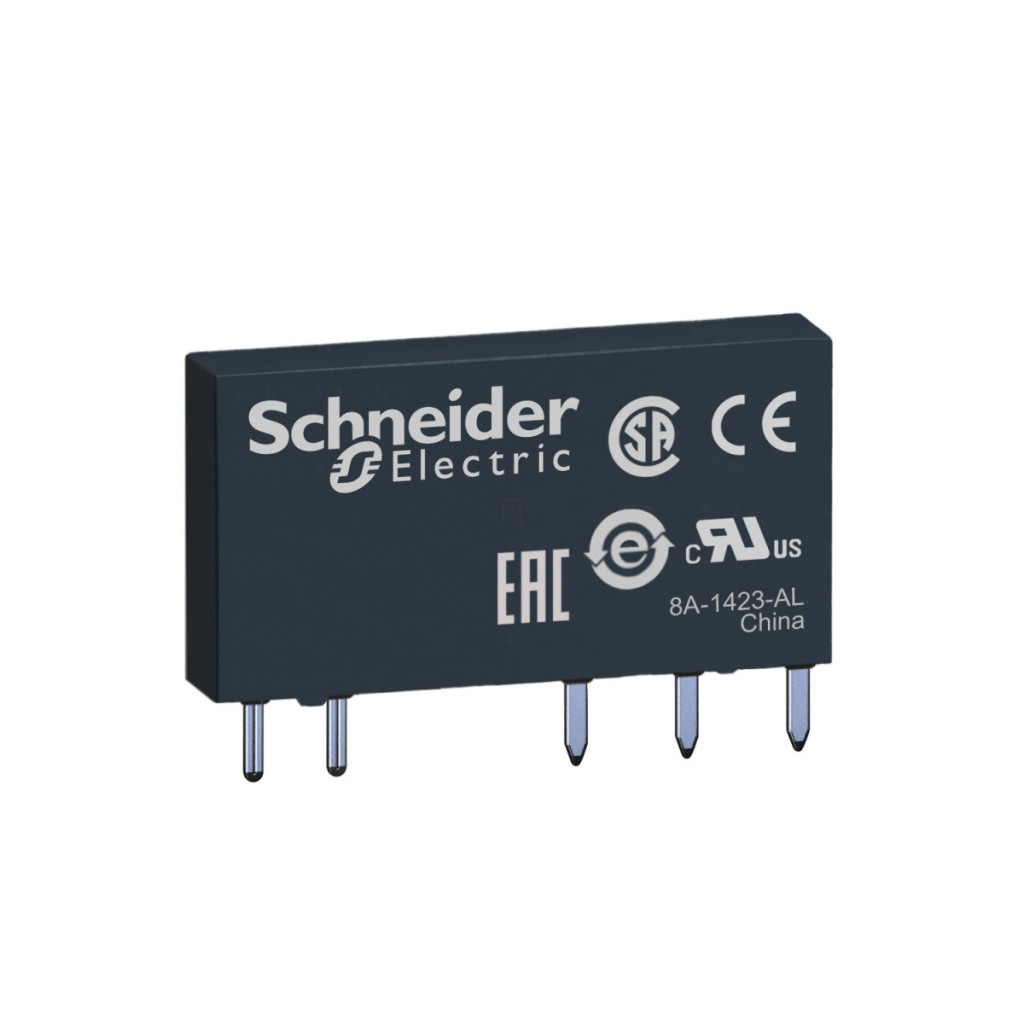

Releul de interfață slim-line Schneider Electric RSL1GB4BD face parte din seria de relee electromecanice Harmony, special concepută pentru sisteme de automatizare industrială și aplicații de control. Acest releu compact, cu tensiune de control de 24 V c.c., asigură funcționarea fără probleme a proceselor de control, datorită fiabilității sale remarcabile și duratei lungi de viață. Caracteristicile cheie ale produsului includ acțiune de contact redusă și o configurație cu 1 contact de comutare (1 C/O), care oferă opțiuni de aplicare versatile. Releul nu are buton de testare blocabil sau indicator LED, fiind ideal pentru aplicații în care designul compact și funcționarea fiabilă sunt aspecte cheie. Releul RSL1GB4BD are un curent nominal de 6 A într-un interval de temperatură de la -40 °C la 55 °C și este perfect adaptat atât pentru categoriile de funcționare AC-1, cât și DC-1, în conformitate cu standardele IEC și UL. Din punct de vedere tehnic, produsul are caracteristici remarcabile. Tensiunea nominală de impuls rezistentă este de 6 kV conform standardului IEC. Curentul minim de comutare este de 1 mA, tensiunea minimă de comutare este de 24 V, iar capacitatea minimă de comutare este de 24 mW. Intervalul de tensiune al circuitului de control este între 18 și 33,6 V CC. Tensiunea nominală de izolare este de 250 V conform IEC și de 277 V conform certificării cUL. Timpul de funcționare al releului este de 12 ms, iar timpul de resetare este de 5 ms. Tensiunea maximă de comutație este de 277 V, iar pragul de tensiune de cădere este de cel puțin 0,05 Uc. Curentul de sarcină este de 6 A la 250 V c.a. cu o distanță de montare de 0,5 mm, în timp ce capacitatea maximă de comutare este de 1500 VA sau 50 W. Contactele sunt fabricate din AgSnO2 (oxid de argint-staniu) cu finisaj placat cu aur, ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Releul RSL1GB4BD are o durabilitate mecanică excepțional de ridicată, fiind proiectat pentru 10 milioane de cicluri de comutare. Durata sa de viață electrică este, de asemenea, impresionantă: 60.000 de cicluri la o sarcină de 6 A și o tensiune de 250 V c.a. Releul are o valoare B10d de 60.000 și o frecvență de comutare admisibilă de până la 360 de cicluri/oră sub sarcină și până la 18.000 de cicluri/oră fără sarcină. Produsul are protecție IP40 conform IEC 60529 și este clasificat în categoria de protecție RT III. Oferă opțiuni flexibile de montare, poate fi utilizat pe o priză sau pe o placă de circuit imprimat (PCB) și poate fi utilizat în orice poziție. Releul Schneider Electric RSL1GB4BD are dimensiuni compacte: 5 mm lățime, 28 mm înălțime și 18,5 mm adâncime. Produsul este fabricat în conformitate cu standardele UL 508, CSA C22.2 nr. 14 și IEC 61810-1 și are certificări EAC, CSA și UL. RSL1GB4BD este, de asemenea, rezistent la influențele mediului, inclusiv vibrații (±1 mm, f=10-55 Hz) și impacturi mecanice (5 gn, durată 11 ms). Releul are o rigiditate dielectrică de 1000 V CA între contacte și 4000 V CA între bobină și contacte. Rezistența medie este de 3390 ohmi la 23 °C ±15%, iar consumul mediu de energie al bobinei este de 0,17 W.
Relee electromecanice Schneider Electric Harmony - RSL1GB4BD - Releu cu bloc terminal RSL, 1CO, 6A, 24VDC, date tehnice capacitate redusă
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RSL
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu cu interfață subțire
Funcționarea contactului: Nivel scăzut
Tip și compoziție contact: 1 C/O (contact de comutare)
Tip control: Blocabil fără buton de testare
LED indicator de stare: Niciunul
Tensiune circuit de control [Uc]: 24 V CC
Curent termic convențional închis [Ithe]: 6 A între -40 și 55 °C Caracteristici suplimentare Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC Curent nominal de funcționare [Ie]: 6 A (AC-1/DC-1) conform IEC/UL
Curent minim de comutație: 1 mA
Tensiune minimă de comutație: 24 V
Capacitate minimă de comutație: 24 mW
Limite de tensiune nominală de funcționare: 18...33,6 V CC
Tensiune nominală de izolare [Ui]: 250 V conform IEC, 277 V conform cUL
Timp de funcționare: 5 ms resetare, 12 ms funcționare
Tensiune maximă de comutare: 277 V
Prag de tensiune de cădere: >= 0,05 Uc
Curent de sarcină: 6 A la 250 V c.a. cu distanță de montare de 0,5 mm
Capacitate maximă de comutare: 1500 VA, 50 W
Descrierea terminalelor ISO n°1: (A1-A2)CO, (11-12-14)OC
Rezistență medie: 3390 ohmi la 23 °C +/- 15 %
Absorbție medie bobină: 0,17 W
Durată de viață mecanică: 10.000.000 de cicluri Durată de viață electrică: 60.000 de cicluri la 6 A 250 V, AC-1 C/O Date de siguranță Valoarea B10d: 60.000 Frecvență de funcționare: <= 360 cicluri/oră cu sarcină, <= 18.000 cicluri/oră fără sarcină Categorie de protecție: RT III Bază de montare: Soclu sau PCB Poziție de funcționare: Oricare Niveluri de testare: Ansamblu grup de niveluri
Caracteristici tehnice
Material contact: Aliaj de argint - placat cu aur (AgSnO2)
Formă conector: Plat (tip PCB)
Lățime: 5 mm
Înălțime: 28 mm
Adâncime: 18,5 mm
Caracteristici de mediu
Rigiditate dielectrică: 1000 V c.a. între contacte, 4000 V c.a. între bobină și contact
Rezistență la vibrații: +/- 1 mm (f= 10...55 Hz) conform IEC 60068-2-6
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -40...55 °C
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 61810-1 Certificări de produs: EAC, CSA, UL Temperatură de depozitare: -40...70 °C Rezistență la impact: 5 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27, 5 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27
