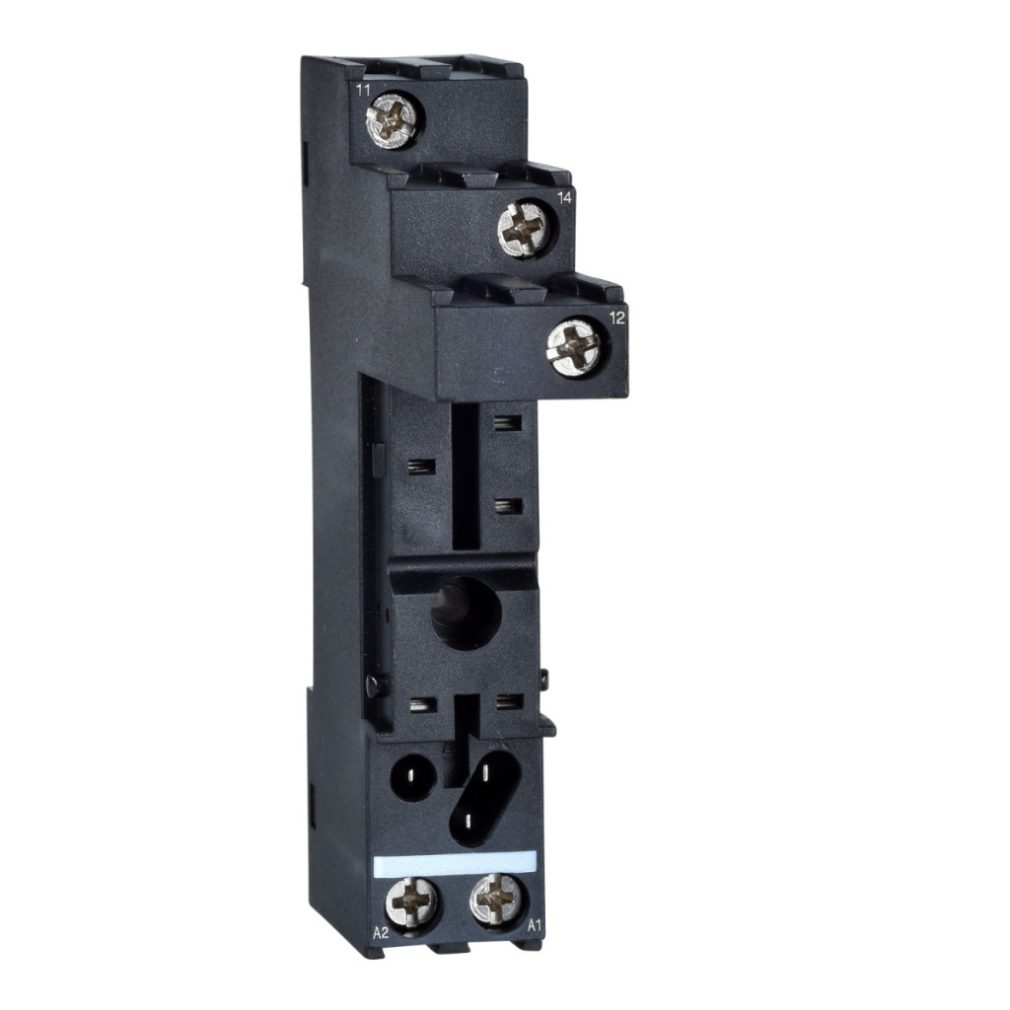

Priză de releu RSZE1S35M din seria Harmony Electromechanical Relays de la Schneider Electric este special concepută pentru releele RSB1A120, care au 1 contact de comutare (C/O) și o capacitate de încărcare de 12 A. Această bază oferă o flexibilitate excepțională în proiectarea sistemelor de control, oferind în același timp soluția fiabilă și inovatoare a Schneider Electric pentru aplicații industriale. O caracteristică specială a bazei RSZE1S35M este designul său cu contact separat, care sporește siguranța operațională și facilitează instalarea. Produsul are terminale cu șurub compatibile cu o varietate de dimensiuni de cabluri: poate fi utilizat cu 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cabluri flexibile cu capete de cablu, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cabluri flexibile cu capete de cablu, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fire solide fără capete de cablu și 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fire solide fără capete de cablu. Cuplul de strângere pentru bornele cu șurub este mai mic de 0,8 N·m pentru șuruburile M3. Priză poate fi montată în două moduri diferite: cu șuruburi pe un panou sau pe o șină DIN simetrică de 35 mm, ceea ce o face extrem de versatilă în diferite medii de instalare. Produsul are o lățime de numai 15,5 mm, ocupând astfel un spațiu minim în dulapul de comutare sau panoul de control. Contactele plate ale conectorului asigură o conexiune stabilă la unitatea de releu. Tensiunea de funcționare este mai mică de 250 V c.a., iar tensiunea nominală de impuls este de 3,6 kV, ceea ce corespunde categoriei de supratensiune III și gradului de poluare 3. Priză de releu Schneider Electric RSZE1S35M are un grad de protecție IP20 în conformitate cu IEC 60529, protejându-l împotriva pătrunderii degetelor și a obiectelor solide similare. Produsul este conform cu IEC 61984 și are certificare UL și CSA, precum și marcaj CE, ceea ce garantează conformitatea cu cerințele internaționale de siguranță și calitate. Produsul are o temperatură de depozitare cuprinsă între -40 și 85 °C și o temperatură de funcționare cuprinsă între -25 și 85 °C, ceea ce permite utilizarea sa într-o varietate de condiții de mediu. Pentru intrarea de curent continuu, este important de reținut că conectorul A1 trebuie să fie pozitiv (+), altfel poate apărea un scurtcircuit în modulul de protecție.
Relee electromecanice Schneider Electric Harmony - RSZE1S35M - soclu, pentru relee RSB1A120**, dispunere separată, date tehnice conector
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumire scurtă a dispozitivului: RSZ
Tipul produsului sau al componentei: Soclu
Compatibilitatea produsului:Releu plug-in cu contact RSB 1 C/O la 12 A
Tipul și compoziția contactului: 1 C/O
Curent termic convențional în aer liber [Ith]: 12 A
Informații suplimentare
Forma pinului: Plat
Tensiune nominală de funcționare [Ue]: < 250 V c.a.
Dispunerea contactelor: Separate
Conexiuni - borne:
Borne cu șurub, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Terminale cu șurub, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu capăt de cablu flexibil
Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără capăt de cablu solid
Terminale cu șurub, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără capăt de cablu solid
Cuplu de strângere: < 0,8 N.m pentru șuruburi M3
Metodă de montare:
Cu șurub (pe panou)
Poate fi fixat cu cleme (pe șină DIN simetrică de 35 mm)
Tensiune nominală de impuls [Uimp]: 3,6 kV
Categorie de supratensiune: III
Grad de poluare: 3
Unitate de vânzare: 10
Lățime: 15,5 mm
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Standarde: IEC 61984
Certificări de produs: UL, CSA
Marcaje: CE
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
Temperatura aerului ambiant în timpul funcționării: -25…85 °C
Schema de cablare
Notă importantă: Pentru intrarea de curent continuu, A1 trebuie să fie +, altfel se va produce un scurtcircuit în modulul de protecție.
