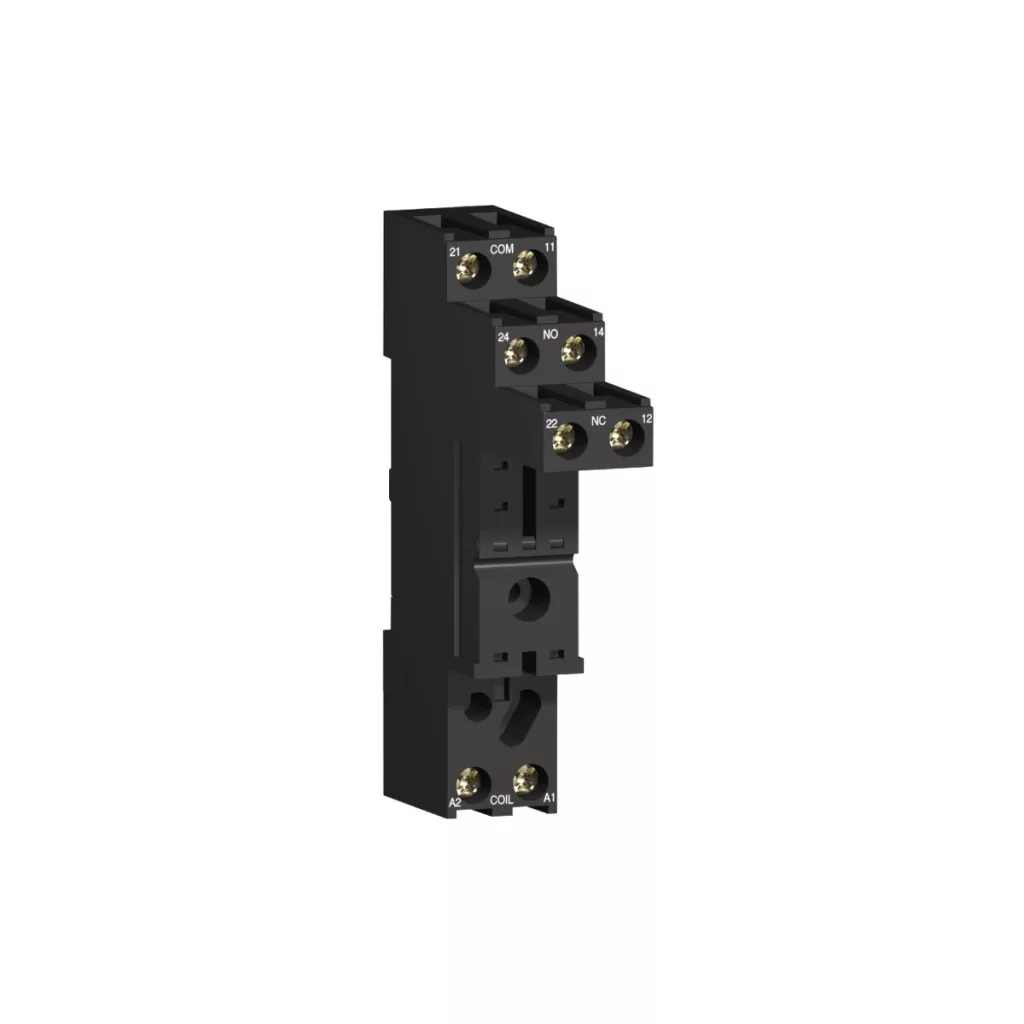

Schneider Electric RSZE1S48M este o priză de înaltă calitate, special concepută pentru a acomoda releele RSB1A160 și RSB2A080 din seria Harmony Electromechanical Relays. Această priză versatilă permite instalarea ușoară și fiabilă a releelor în diverse aplicații industriale, asigurând în același timp o fiabilitate operațională maximă și o durată lungă de viață. Prizele Schneider Electric RSZE1S48M sunt deosebit de populare în automatizarea industrială, sistemele electrice pentru clădiri și echipamentele de control, unde conexiunile fiabile sunt esențiale. Soclul RSZE1S48M este compatibil cu releele RSB plug-in, care au 1 contact C/O la 16 A sau 2 contacte C/O la 8 A. Soclul în sine are 2 tipuri și configurații de contacte C/O, precum și un curent termic convențional în aer liber de 10 A. O caracteristică specială este dispunerea separată a terminalelor de contact, care oferă o flexibilitate și mai mare în opțiunile de conectare. Pinii plat asigură un contact stabil, iar tensiunea de funcționare este mai mică de 250 V CA. Conexiunile sunt de tip șurub, ceea ce permite utilizarea diferitelor secțiuni transversale ale cablurilor: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu cablu flexibil, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu cablu flexibil, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără cablu solid și 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără cablu solid. Instalarea este extrem de simplă, deoarece priza RSZE1S48M are două opțiuni de montare: montare cu șurub pe un panou sau montare prin fixare pe o șină DIN simetrică de 35 mm. Cuplul de strângere recomandat pentru șuruburile M3 este mai mic de 0,8 Nm. Specificațiile tehnice includ o tensiune nominală de impuls de 3,6 kV, categoria de supratensiune III și gradul de poluare 3. Produsul are o lățime de 15,5 mm și o greutate netă de 0,05 kg, oferind o soluție compactă, care economisește spațiu pentru dulapurile de comandă. Priză are un grad de protecție IP20 în conformitate cu IEC 60529, fiind potrivită pentru utilizare în interior. Prizele RSZE1S48M sunt conforme cu numeroase standarde și certificări internaționale, precum IEC 61984, și au, de asemenea, marcaje CSA, UL și CE. Intervalul de temperatură de funcționare este de -25...85 °C, iar intervalul de temperatură de depozitare este de -40...85 °C. Aceste caracteristici permit utilizarea prizei într-o varietate de condiții de mediu, făcând-o aplicabilă pe scară largă în medii industriale. Un avantaj suplimentar al prizei RSZE1S48M este că necesită o întreținere minimă și asigură o durată lungă de viață. Prizele Schneider Electric RSZE1S48M sunt o alegere excelentă pentru dulapurile electrice și tablourile de distribuție, deoarece sunt compatibile cu releele compatibile.
Relee electromecanice Schneider Electric Harmony - RSZE1S48M - soclu, pentru releele RSB1A160** și RSB2A080**, dispunere separată, date tehnice conector
Date generale
Familia de produse: Relee electromecanice Harmony
Denumire scurtă a dispozitivului: RSZ
Tipul produsului sau al componentei: Soclu
Compatibilitatea produsului: Releu plug-in RSB 1 contact C/O la 16 A, Releu plug-in RSB 2 contact C/O la 8 A
Tipul și compoziția contactului: 2 C/O
Curent termic convențional în aer liber [Ith]: 10 A
Caracteristici tehnice
Formă vârf: Plat
Tensiune nominală de funcționare [Ue]: < 250 V c.a.
Dispunerea conectorului de contact: Separată
Conectori - terminale: Terminale cu șurub, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu cablu flexibil
Terminale cu șurub, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu cablu flexibil
Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără cablu solid
Terminale cu șurub, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără conductor de cablu solid
Cuplu de strângere: < 0,8 N.m pentru șuruburi M3
Metodă de montare: Cu șurub (pe panou), Cu fixare prin clips (pentru șină DIN simetrică de 35 mm)
Tensiune nominală de impuls [Uimp]: 3,6 kV
Categorie de supratensiune: III
Grad de poluare: 3
Vândut în cantități indivizibile de: 10
Lățime: 15,5 mm
Greutate netă: 0,05 kg
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Standarde: IEC 61984
Certificări ale produsului: CSA, UL
Marcaj: CE
Temperatura aerului ambiant în timpul depozitării: -40 până la 85 °C
Temperatura aerului ambiant în timpul funcționării: -25 până la 85 °C
Schema de cablare
Notă importantă: Bornele 11 și 21, 14 și 24, 12 și 22 trebuie conectate la aceste referințe.
Pentru intrare CC: A1 trebuie să fie pozitiv (+), altfel se va produce un scurtcircuit în modulul de protecție.
