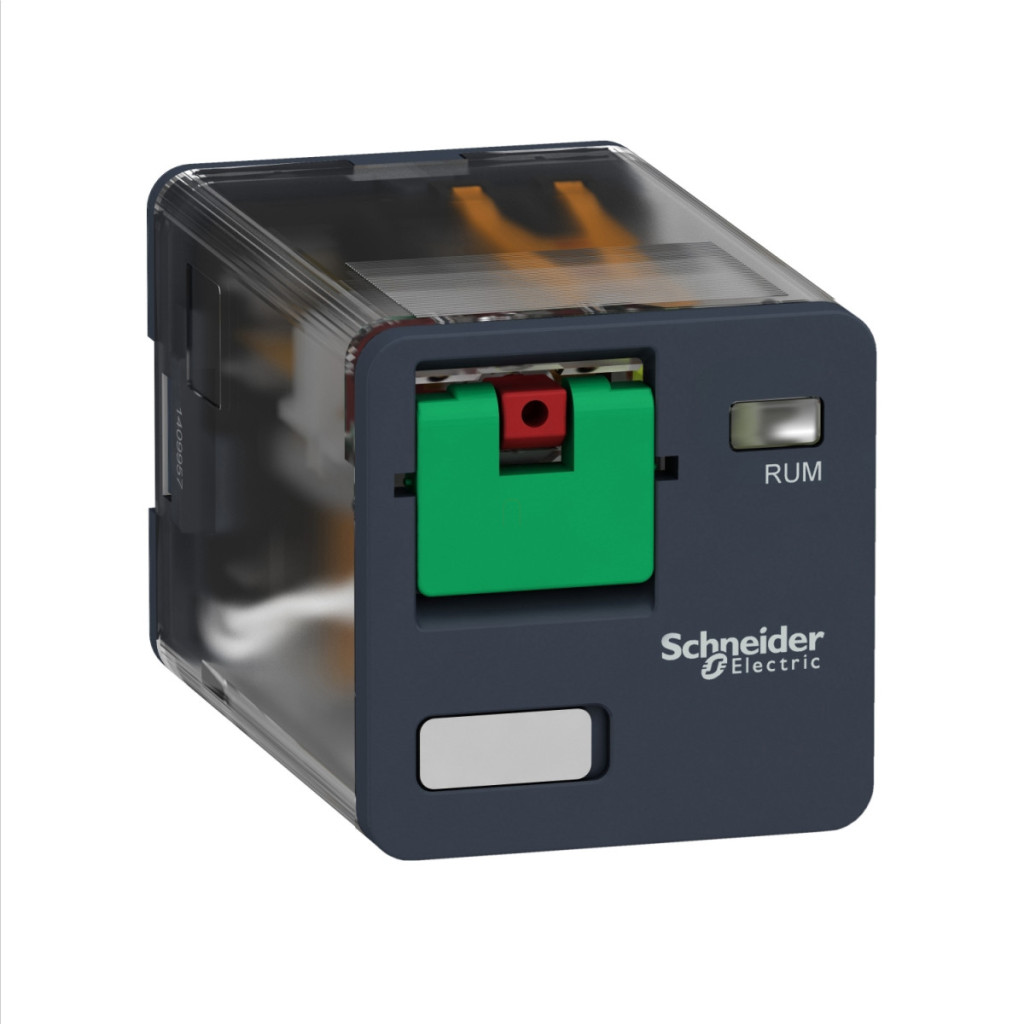

Releul universal Schneider Electric RUMC21B7 este un membru remarcabil al familiei de produse Harmony Electromechanical Relays, reprezentând o calitate și fiabilitate excepționale ca parte a seriei RUM. Acest releu cilindric de 24 V c.a. este alegerea perfectă pentru sistemele de automatizare industrială, panourile de control și dulapurile de comutație, unde durata lungă de viață și funcționarea fiabilă sunt importante. Releul RUMC21B7 are două contacte de comutare (2 C/O) care funcționează la un curent nominal de 10 A într-un interval de temperatură de la -40 °C la +55 °C. O caracteristică specială a dispozitivului este butonul de testare blocabil, care permite acționarea manuală a releului și blocarea stării de comutare, facilitând astfel instalarea, punerea în funcțiune și depanarea sistemului. Este fabricat fără indicator LED de stare, ceea ce poate fi avantajos în anumite aplicații. Releul are parametri electrici remarcabili: tensiune nominală de impuls de 4 kV (1,2/50 μs), tensiune de izolație de 250 V conform standardului IEC și 300 V conform reglementărilor CSA și UL. Produsul are o capacitate de comutare extrem de mare, de până la 2500 VA/280 W. Consumul mediu al bobinei este de numai 3 VA la 60 Hz, asigurând o funcționare eficientă din punct de vedere energetic. Releul are o rezistență medie de 72 Ohm (la 20 °C, toleranță ±15%), ceea ce permite o funcționare stabilă. RUMC21B7 este conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 Nr. 14, UL 508 și IEC 61810-1. Produsul are, de asemenea, certificări CSA, EAC și UL. Releul are un grad de protecție IP40, care oferă o protecție adecvată împotriva obiectelor străine solide. Durata sa de viață mecanică este impresionantă, cu până la 5 milioane de cicluri de comutare, în timp ce sub sarcină electrică garantează 100.000 de cicluri cu sarcină rezistivă. Are o fiabilitate ridicată în materie de siguranță, cu o valoare B10d de 100.000. Viteza de funcționare fără sarcină poate fi de până la 18.000 de cicluri/oră, iar sub sarcină de 1.200 de cicluri/oră, cu un factor de utilizare de 20%. Are un design compact: 56×35×35,4 mm (lățime×adâncime×înălțime), ceea ce permite instalarea în dulapuri de comandă, economisind spațiu. Releul are un conector cilindric, care facilitează instalarea și înlocuirea. Contactele sale sunt realizate din material AgNi, asigurând o durată lungă de viață și o comutare fiabilă. Releul poate fi montat în orice poziție, oferind flexibilitate suplimentară proiectanților de sisteme. RUMC21B7 funcționează bine în condiții de vibrații și șocuri: poate rezista la vibrații cu o amplitudine de până la 3 gn (f = 10-150 Hz) și șocuri de până la 10 gn în timpul funcționării, oferind o fiabilitate remarcabilă chiar și în cele mai dure medii industriale.
Date tehnice relee electromecanice Schneider Electric Harmony
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 2 C/O
LED indicator de stare: Niciunul
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 24 V c.a. 50/60 Hz
Curent termic convențional închis: 10 A (-40...55 °C)
Caracteristici electrice
Rezistență nominală la impuls: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Consum mediu bobină: 3 VA la 60 Hz
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 19,2...26,4 V c.a.
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA și UL
Timp de recuperare: 20 ms la tensiune nominală
Tensiune maximă de comutație: 250 V conform IEC
Pragul de cădere de tensiune: >= 0,15 Uc CA
Curent nominal de funcționare: 10 A 277 V CA conform UL, 10 A 30 V CC conform UL și CSA, 5 A 250 V c.a. (NC) conform IEC, 5 A 28 V c.c. (NC) conform IEC, 10 A 250 V c.a. (NO) conform IEC, 10 A 28 V c.c. (NO) conform IEC, 10 A 277 V c.a. conform CSA
Rezistență medie: 72 Ohmi la 20 °C +/- 15%
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Caracteristici mecanice și de mediu
Viteză de funcționare: <= 18.000 de cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu microîntrerupător, 2500 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de contaminare: 3
Poziție de funcționare: Orice poziție
Prezentarea dispozitivului: Produs complet
Material contact: AgNi
Formă conector: Cilindrică
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 61810-1
Certificate: CSA, EAC, UL
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare de repaus
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Dimensiuni fizice
Lățime: 56 mm
Adâncime: 35 mm
Înălțime: 35,4 mm
