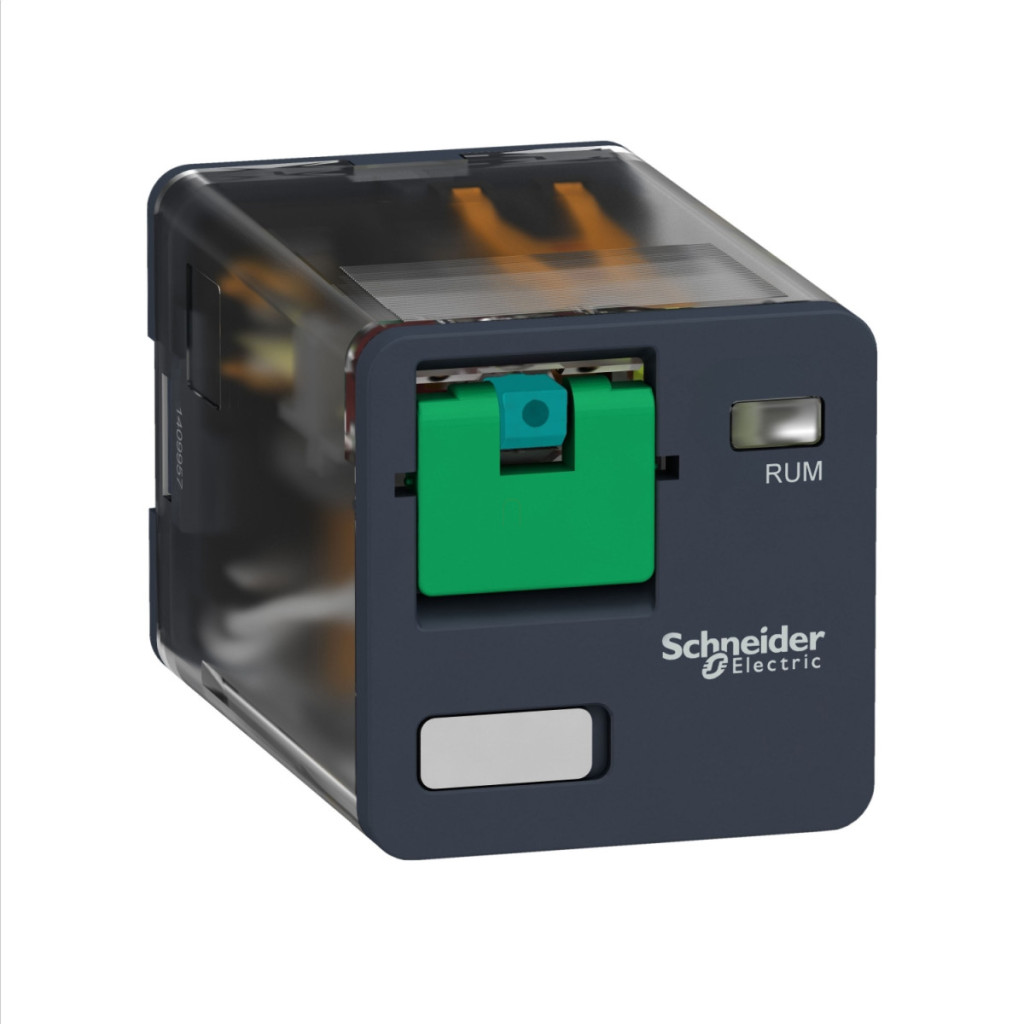

Relația universală RUMC21BD din seria Harmony Electromechanical Relays de la Schneider Electric este un dispozitiv de comutare electromecanic de înaltă calitate și fiabil, ideal pentru aplicații industriale de automatizare și control. Acest releu cilindric cu tensiune de control de 24 V c.c. se distinge de produsele similare de pe piață prin dimensiunile sale compacte și designul robust. Modelul RUMC21BD are două contacte de comutare (2CO) și un curent maxim de comutare de 10 A, ceea ce permite comutarea fiabilă a diverselor sarcini într-un interval larg de temperaturi de funcționare (-40...55 °C). O caracteristică specială a releului este butonul de testare blocabil, care facilitează punerea în funcțiune și întreținerea, permițând verificări rapide ale funcționării fără a fi necesară intervenția în circuitele electrice ale sistemului. Acest lucru poate reduce semnificativ timpul de depanare și întreținere în sistemele industriale. În ceea ce privește caracteristicile electrice, releul are o tensiune de impuls de 4 kV (1,2/50 μs), care asigură un grad ridicat de izolare și fiabilitate chiar și în medii electrice zgomotoase. Capacitatea sa minimă de comutare este de 170 mW la 10 mA și 17 V, în timp ce capacitatea sa maximă de comutare este de 2500 VA/280 W. Durata sa de viață electrică este de 100.000 de cicluri sub sarcină rezistivă, în timp ce durabilitatea sa mecanică este de 5 milioane de cicluri de comutare. Timpul de funcționare este de numai 20 ms la tensiunea nominală, iar timpul de recuperare este același, permițând operațiuni de comutare rapide. Intervalul de tensiune de comutare de funcționare este între 19,2 și 26,4 V CC, ceea ce asigură o toleranță excelentă chiar și în cazul fluctuațiilor de tensiune a rețelei. Tensiunea nominală de izolare a releului este de 250 V conform standardului IEC și de 300 V conform standardelor CSA și UL. Curentul nominal de funcționare variază în funcție de configurații: 10 A la 277 V c.a. și 30 V c.c. (conform UL și CSA), 5 A la 250 V c.a. (NC) și 28 V c.c. (NC) și 10 A la 250 V c.a. (NO) și 28 V c.c. (NO) conform standardului IEC. Rezistența medie a bobinei releului este de 470 Ohm la 20 °C, cu o toleranță de ±15%. În ceea ce privește caracteristicile de proiectare și de mediu, releul RUMC21BD are un grad de protecție IP40 și poate fi utilizat în medii cu grad de poluare 3. Materialul contactului releului este AgNi, care oferă o conductivitate electrică și o durabilitate excelente. Produsul poate fi montat în mai multe poziții și are o rezistență la șocuri de 10 gn atât în timpul funcționării, cât și când nu este în funcțiune, în conformitate cu standardul IEC 60068-2-27. Rezistența sa la vibrații este de ±1 mm cu o amplitudine de 3 gn (f = în intervalul 10...150 Hz) pe durata a 5 cicluri în timpul funcționării și de ±1 mm cu o amplitudine de 4 gn (f = 10...150 Hz) pe durata a 5 cicluri când nu este în funcțiune. Certificatele de conformitate ale produsului includ EAC, CSA și UL, care atestă că releul respectă standardele internaționale de siguranță și calitate, inclusiv IEC 61810-1, UL 508 și CSA C22.2 nr. 14. Releul Schneider Electric RUMC21BD cântărește doar 0,086 kg și are dimensiuni compacte: 56 mm lungime, 35 mm lățime și 35,4 mm înălțime. Această dimensiune redusă este deosebit de avantajoasă în aplicații în care economisirea spațiului este un factor important.
Relee electromecanice Schneider Electric Harmony - RUMC21BD - Releu universal RUM, cilindric, 2CO, 10A, 24VDC, buton de testare date tehnice
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 2 C/O (contact de comutare)
LED indicator de stare: Niciunul
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 24 V DC
Curent termic convențional închis: 10 A -40...interval de temperatură de 55 °C
Caracteristici electrice
Tensiune nominală de impuls rezistentă: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW 10 mA, 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de recuperare: 20 ms la tensiune nominală
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc DC
Curent nominal de funcționare: 10 A la 277 V c.a. (conform UL), 10 A la 30 V c.c. (conform UL), 10 A la 30 V c.c. (conform CSA), 5 A la 250 V c.a. (NC) (conform IEC), 5 A la 28 V c.c. (NC) (conform IEC), 10 A 250 V AC (NO) (conform IEC), 10 A 28 V DC (NO) (conform IEC), 10 A 277 V AC (conform CSA) 470 ohmi la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000 Viteză de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1.200 cicluri/oră cu sarcină Condiții de mediu Interval de temperatură de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: IEC 61810-1, UL 508, CSA C22.2 Nr. 14
Certificări ale produsului: EAC, CSA, UL
Interval de temperatură de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Caracteristici mecanice
Factor de utilizare: 20 %
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu microîntrerupere, 2500 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de poluare: 3
Poziție de funcționare: Orice poziție. Instalare grup de nivel
Aspect dispozitiv: Produs complet
Material contact: AgNi
Formă pin: Cilindric
Greutate netă: 0,086 kg
Dimensiuni: 56 x 35 x 35,4 mm
