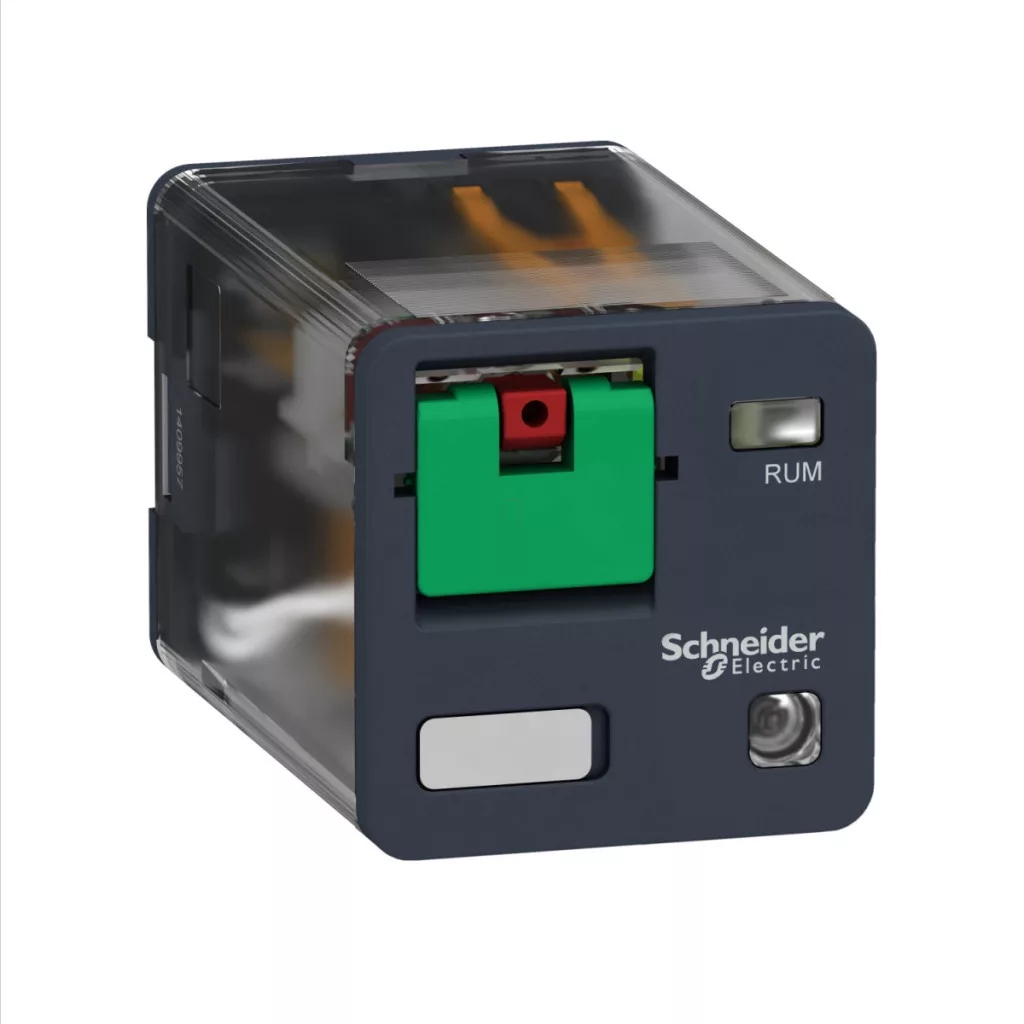

Relee universală Schneider Electric Harmony RUMC22B7 este un dispozitiv de comutare electromecanic extrem de versatil, care asigură o funcționare fiabilă în medii industriale. Această versiune de 24 V c.a., 10 A face parte din seria RUM, care se distinge de produsele similare prin forma cilindrică, LED-ul de stare încorporat și butonul de testare practic, care poate fi blocat. Modelul RUMC22B7 are 2 contacte C/O (comutare), ceea ce extinde semnificativ posibilitățile sale de aplicare în diverse sarcini de control. Tensiunea nominală de funcționare a releului este de 24 V c.a. 50/60 Hz, iar domeniul său de funcționare este între 19,2 și 26,4 V c.a., asigurând o funcționare stabilă chiar și în cazul unor fluctuații minore ale rețelei electrice. LED-ul indicator de stare afișează imediat starea de funcționare a releului, în timp ce butonul de testare blocabil permite operarea manuală și testarea funcțiilor, chiar și în timpul operațiunilor de întreținere. Parametrii tehnici sunt impresionanți: curent nominal în circuit închis de 10 A la -40...55 °C, rezistență la impulsuri de 4 kV, tensiune de izolație de 250/300 V (conform standardelor IEC, CSA și UL) și o durată de viață electrică remarcabilă de 100.000 de cicluri de funcționare sub sarcină rezistivă. Timpul de răspuns al releului este de numai 20 ms la tensiunea nominală, iar timpul de resetare este, de asemenea, de 20 ms. În ciuda dimensiunilor sale compacte (56×35×35,4 mm), dispozitivul are o capacitate de comutare semnificativă: 2500 VA/280 W maxim. Durata sa de viață mecanică este de 5.000.000 de cicluri de funcționare, ceea ce reprezintă o valoare remarcabilă în această categorie. La proiectarea releului RUMC22B7, s-a acordat o atenție specială rezistenței dielectrice: 1500 V CA între contacte cu microîntrerupere, 2500 V CA între bobină și contact cu izolație întărită și 2000 V CA între poli cu izolație de bază. Gradul său de protecție IP40 oferă o protecție adecvată împotriva prafului, iar intervalul său de temperatură de funcționare este de -40...+55 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Releul respectă în totalitate standardele internaționale (UL 508, CSA C22.2 Nr. 14, IEC 61810-1) și deține certificările necesare (CSA, EAC, UL). Produsul poate fi instalat în orice poziție, oferind flexibilitate maximă pentru diferite aplicații.
Relee electromecanice Schneider Electric Harmony - RUMC22B7 - Releu universal RUM, cilindric, 2CO, 10A, 24VAC, buton de testare, LED date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Indicator de stare: LED
Tip control: Buton de testare blocabil
Tensiune circuit de control: 24 V c.a. 50/60 Hz
Curent termic convențional închis: 10 A (-40...55 °C)
Specificații suplimentare
Rezistență nominală la tensiune de impuls: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Consum mediu bobină: 3 VA la 60 Hz
Timp de funcționare: 20 ms la tensiunea nominală
Limite tensiune nominală de funcționare: 19,2...26,4 V c.a.
Tensiune nominală de izolație: 250 V (conform IEC), 300 V (conform CSA), 300 V (conform UL)
Timp de resetare: 20 ms la tensiune nominală
Tensiune maximă de comutare: 250 V (conform IEC)
Prag de tensiune de eliberare: >= 0,15 Uc AC
Curent nominal de funcționare: 10 A 277 V AC (conform UL), 10 A 30 V DC (conform UL), 10 A 30 V DC (conform CSA), 5 A 250 V AC (NC) (conform IEC), 5 A 28 V DC (NC) (conform IEC), 10 A 250 V AC (NO) (conform IEC), 10 A 28 V DC (NO) (conform IEC), 10 A 277 V AC (conform CSA)
Rezistență medie: 72 Ohmi la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Caracteristici de funcționare
Raport de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu microîntrerupător, 2500 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de poluare: 3
Poziție de funcționare: Orice poziție
Niveluri de testare: Nivel A, montare în grup
Material contact: AgNi
Formă conector: Cilindric
Condiții de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Protecție IP: IP40
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 61810-1
Certificări produs: CSA, EAC, UL
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării (conform IEC 60068-2-27), 10 gn (durată = 11 ms) în stare nefuncțională (conform IEC 60068-2-27)
Dimensiuni
Dimensiuni produs: 56 mm × 35 mm × 35,4 mm
