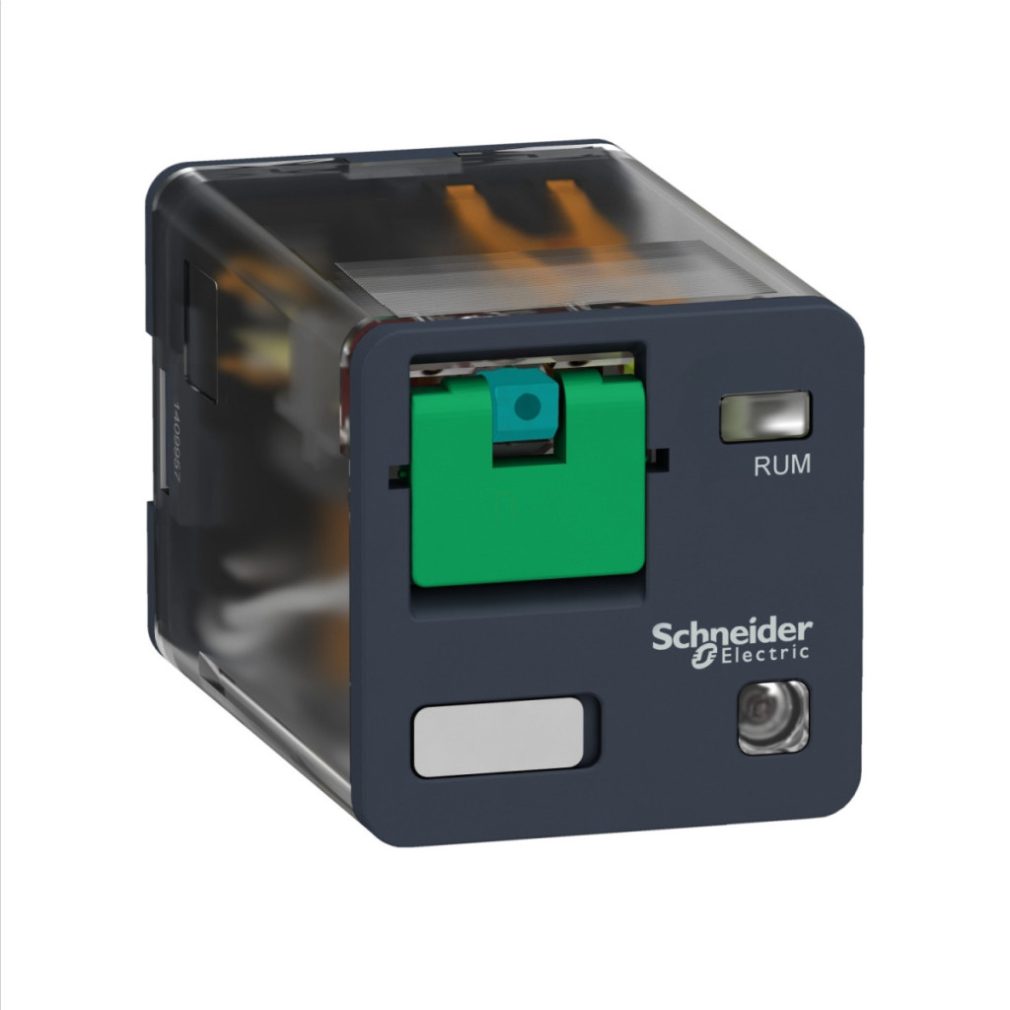

Relee electromecanice Schneider Electric Harmony - RUMC22BD - Releu universal RUM, cilindric, 2CO, 10A, 24VDC, buton de testare, LED date tehnice
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 2 C/O
LED indicator de stare: Da
Tip control: Buton de testare blocabil
Tensiune circuit de control [Uc]: 24 V DC
Curent termic convențional încorporat [Ithe]: 10 A (-40…55 °C)
Caracteristici electrice
Tensiune nominală de impuls [Uimp]: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare [Ui]: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de eliberare: 20 ms la tensiune nominală
Tensiune maximă de comutare: 250 V conform IEC
Pragul tensiunii de cădere: >= 0,1 Uc DC
Curent nominal de funcționare [Ie]
10 A 277 V c.a. conform UL
10 A 30 V c.c. conform UL
10 A 30 V c.c. conform CSA
5 A 250 V c.a. (NC) conform IEC
5 A 28 V c.c. (NC) conform IEC
10 A 250 V c.a. (NO) conform IEC
10 A 28 V c.c. (NO) conform IEC
10 A 277 V c.a. conform CSA
Caracteristici suplimentare
Rezistență medie: 470 ohmi la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1200 cicluri/oră cu sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rigiditate dielectrică
1500 V c.a. între contacte cu micro-separare
2500 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Caracteristici fizice și de mediu
Categorie de protecție: RT I
Grad de poluare: 3
Poziție de funcționare: Orice poziție
Nivel de testare: Ansamblu de nivel
Descrierea dispozitivului: Produs complet
Material contact: AgNi
Formă pin conector: Cilindrică
Temperatură ambiantă de funcționare: -40…55 °C
Grad de protecție IP: IP40
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 61810-1
Certificări ale produsului: EAC, UL, CSA
Temperatură ambiantă de depozitare: -40…85 °C
Rezistență la vibrații și șocuri
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în afara funcționării conform IEC 60068-2-27
Dimensiuni
Lățime: 56 mm (2,20 in) Înălțime: 35,4 mm (1,39 in) Adâncime: 35 mm (1,37 in)
