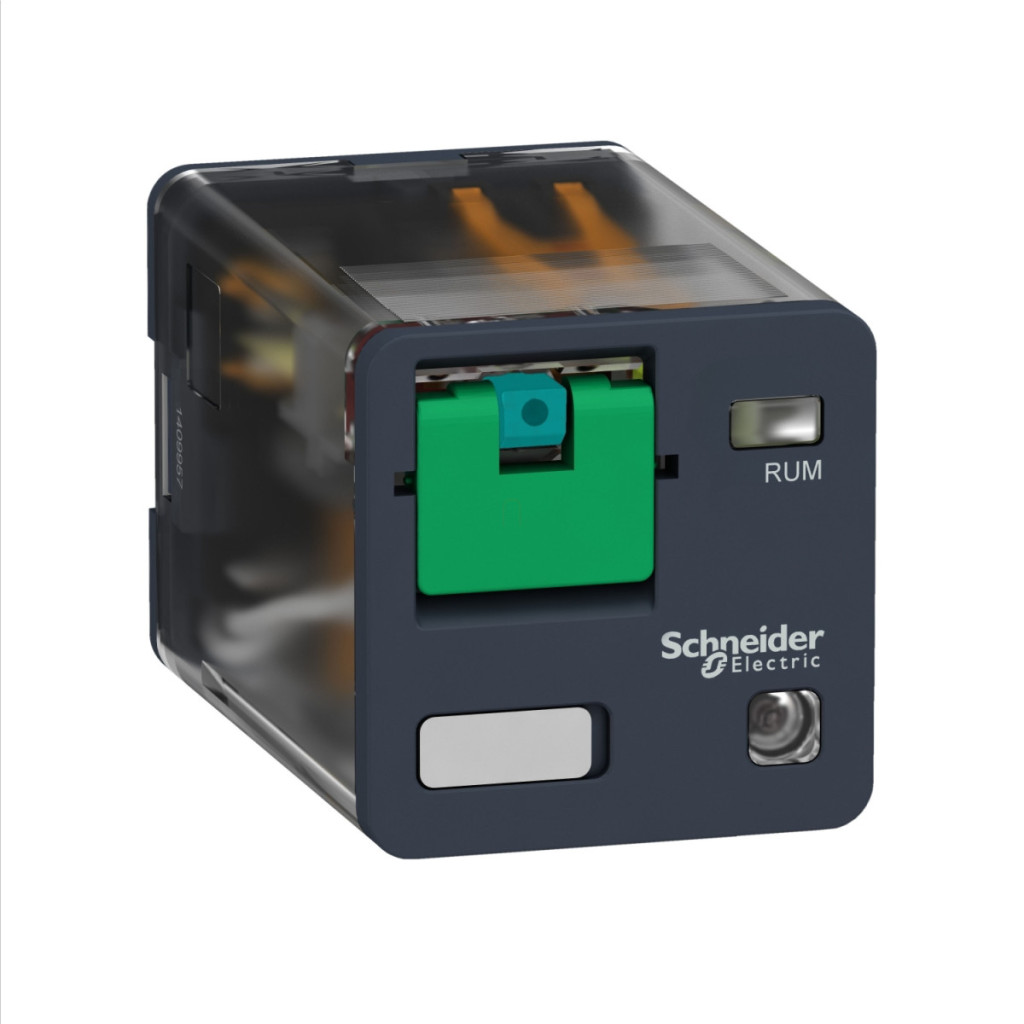

Releul electromecanic universal RUMC22JD din gama Harmony de la Schneider Electric este un exemplu excelent de soluții fiabile de control industrial. Acest releu compact, cilindric, cu conectare rapidă, este alegerea ideală pentru sisteme de automatizare, dulapuri de distribuție și alte aplicații industriale în care performanța fiabilă de comutare este esențială. Releul are 2 contacte de comutare (2CO) și este echipat cu un indicator de stare LED pentru feedback vizual rapid. Butonul de testare blocabil vă permite să verificați funcționarea releului fără a fi nevoie să activați întregul sistem. Releul RUMC22JD funcționează cu o tensiune de control de 12 V c.c. și are o gamă de tensiune de funcționare de 9,6-13,2 V c.c. Curentul maxim de comutare este de 10 A, cu un curent termic nominal convențional închis de 10 A (la o temperatură ambiantă de -40...55 °C). Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +55 °C și are protecție IP40, oferind o protecție adecvată împotriva prafului. Are o durată de viață mecanică impresionantă de până la 5 milioane de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri sub sarcină rezistivă. Puterea minimă de comutare este de 170 mW (la 10 mA, 17V), iar cea maximă este de 2500 VA/280 W. Releul Schneider Electric RUMC22JD are proprietăți excelente de izolare: tensiunea nominală de izolare este de 250 V conform standardului IEC și de 300 V conform standardelor CSA și UL. Valorile sale de rigiditate dielectrică sunt: 1500 V c.a. între contacte cu micro-separare, 2500 V c.a. între bobină și contacte cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Tensiunea maximă de comutare este de 250 V conform standardului IEC. Timpul de funcționare este de 20 ms la tensiunea nominală, același lucru fiind valabil și pentru timpul de resetare. Valoarea medie a rezistenței este de 120 Ohm la 20 °C, cu o toleranță de ±15%. Contactele sunt fabricate din AgNi (aliaj de argint-nichel), ceea ce asigură o conductivitate și o durabilitate excelente. Pinii conectorului cilindric pot fi conectați cu ușurință la priza corespunzătoare. Releul are dimensiuni compacte: 56×35×35,4 mm (lungime×lățime×înălțime), ceea ce îl face ușor de instalat chiar și în spații înguste. RUMC22JD respectă codul de compatibilitate RUM și îndeplinește standarde industriale stricte, precum UL 508, CSA C22.2 nr. 14 și IEC 61810-1. De asemenea, are certificări de produs CSA, UL și EAC, care confirmă fiabilitatea și siguranța sa.
Relee electromecanice Schneider Electric Harmony - RUMC22JD - Releu universal RUM, cilindric, 2CO, 10A, 12VDC, buton de testare, LED date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 2 C/O (contact de comutare)
LED indicator de stare: Da Tip de control: Buton de testare blocabil Tensiune circuit de control [Uc]: 12 V CC Curent termic convențional închis [Ithe]: 10 A (-40...55 °C) Caracteristici suplimentare Rezistență nominală la tensiune de impuls [Uimp]: 4 kV (1,2/50 µs) Putere minimă de comutație: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 9,6...13,2 V CC [Ui] tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL Timp de resetare: 20 ms la tensiune nominală Tensiune maximă de comutare: 250 V conform IEC
Pragul tensiunii de declanșare: >= 0,1 Uc DC
[Ie] curent nominal de funcționare: 10 A la 277 V c.a. conform UL, 10 A la 30 V c.c. conform UL, 10 A la 30 V c.c. conform CSA, 5 A la 250 V c.a. (NC) conform IEC, 5 A la 28 V c.c. (NC) conform IEC, 10 A la 250 V AC (NO) conform IEC, 10 A la 28 V DC (NO) conform IEC, 10 A la 277 V AC conform CSA
Rezistență medie: 120 Ohm la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind siguranța operațională: B10d = 100.000
Caracteristici de mediu
Temperatura ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 61810-1
Certificări ale produsului: CSA, UL, EAC
Temperatură ambiantă de depozitare: -40...85 °C
Caracteristici mecanice
Factor de utilizare: 20 %
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu separare micro, 2500 V c.a. între bobină și contact întărit, 2000 V c.a. între poli de bază
Categorie de protecție: RT I
Grad de poluare: 3
Poziție de funcționare: Orice poziție. Nivel de testare: Ansamblu de grup de nivel A. Material contact: AgNi. Formă pin conector: Cilindrică. Greutate netă: 0,086 kg.
