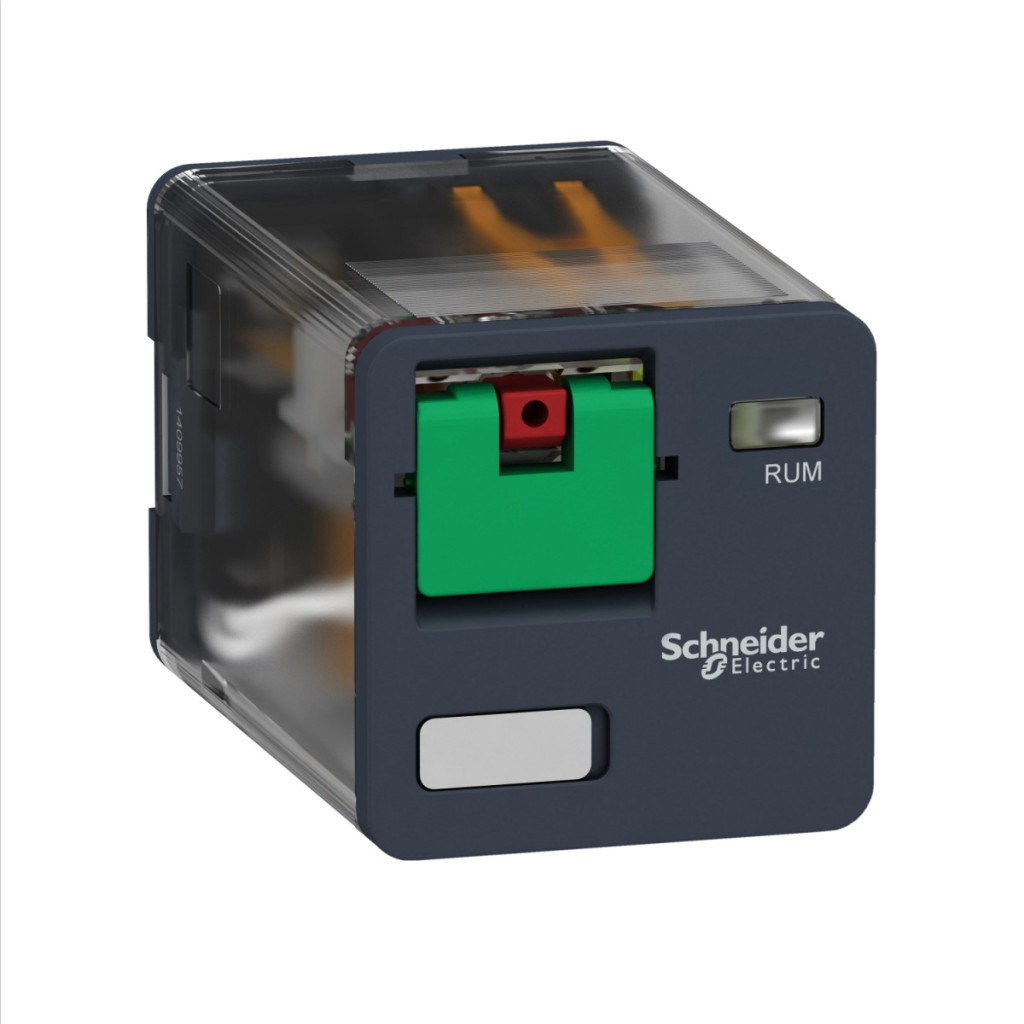

Relee electromecanice Schneider Electric Harmony - Date tehnice RUMC31E7
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Niciunul
Tip de control: Buton de testare blocabil
Tensiune circuit de control [Uc]: 48 V c.a. 50/60 Hz
Curent termic convențional închis [Ithe]: 10 A la temperaturi cuprinse între -40 și 55 °C
Caracteristici suplimentare
Tensiune nominală de impuls [Uimp]: 4 kV (1,2/50 μs)
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Consum mediu bobină: 3 VA la 60 Hz
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 38,4...52,8 V c.a.
Tensiune nominală de izolare [Ui]: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de resetare: 20 ms la tensiunea nominală
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,15 Uc CA
Curent nominal de funcționare [Ie]: 10 A 277 V AC conform UL, 10 A 30 V DC conform UL, 10 A 277 V AC (aceeași polaritate) conform CSA, 10 A 30 V DC conform CSA, 5 A 250 V AC (NC) conform IEC, 5 A 28 V DC (NC) conform IEC, 10 A 250 V AC (NO) conform IEC, 10 A 28 V DC (NO) conform IEC
Rezistență medie: 290 Ohm la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Caracteristici de mediu
Rată de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu microseparare, 2500 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Nivel A pentru montare în grup
Material contact: AgNi
Formă pin conector: Cilindrică
Caracteristici de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508
Certificări produs: UL, CSA, EAC
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la impact: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Caracteristici fizice
Dimensiuni: 56 mm × 35 mm × 35,4 mm
