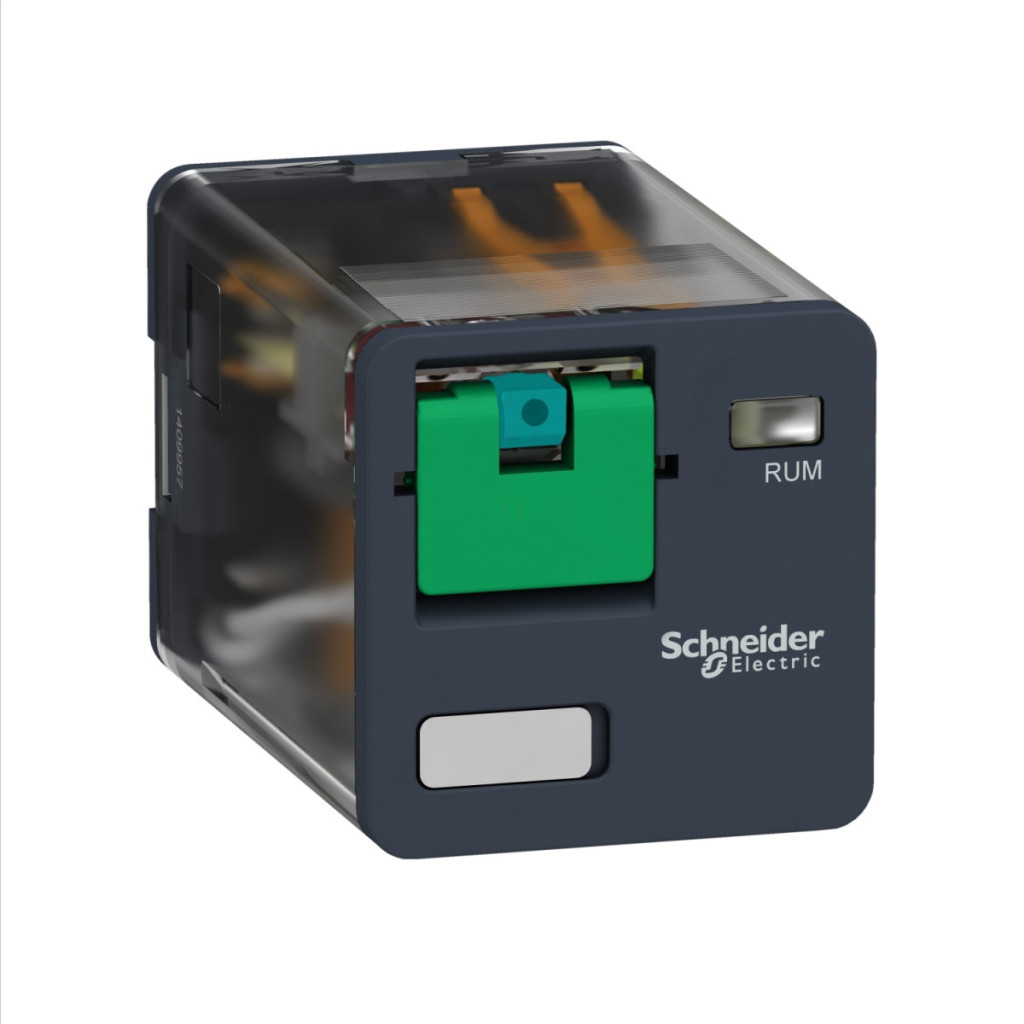

Releul universal plug-in RUMC31FD, parte a gamei de produse relee electromecanice Harmony de la Schneider Electric, este alegerea ideală pentru sistemele de automatizare industrială și proiectarea panourilor de control, unde este necesară o funcționalitate de comutare fiabilă. Acest releu din seria RUM are un design compact, cilindric, tensiune de control de 110 V c.c. și un buton de testare practic, blocabil, care facilitează întreținerea și testarea sistemului. Releul RUMC31FD are 3 contacte de comutare (3 C/O), ceea ce permite o utilizare versatilă în diverse sarcini de control. Dispozitivul poate comuta un curent nominal de 10 A într-un interval de temperatură cuprins între -40 °C și 55 °C. Această capacitate mare de încărcare îl face potrivit pentru utilizarea în circuite de curent alternativ și continuu cu sarcini diferite. Releul are performanțe remarcabile: este capabil să comute până la 10 A la 250 V c.a. (contact NO) și 28 V c.c. (contact NO), în timp ce contactele NC pot suporta 5 A la 250 V c.a. și 28 V c.c., în conformitate cu standardul IEC. Funcționarea fiabilă a RUMC31FD este asigurată de parametrii tehnici excelenți și de designul robust. Durata de viață electrică este de 100.000 de cicluri sub sarcină de rezistență, în timp ce durata de viață mecanică este de 5 milioane de cicluri de comutare. Timpul de funcționare este de numai 20 ms la tensiunea nominală, iar timpul de recuperare este, de asemenea, de 20 ms. Diagramele arată în mod clar durabilitatea contactelor electrice sub diferite sarcini, ceea ce ajută la selectarea domeniului de aplicare adecvat. Contactele AgNi sunt fabricate din material de înaltă calitate, ceea ce garantează o funcționare fiabilă pe termen lung. Releul are dimensiuni compacte: lățime 56 mm (2,20 in), înălțime 35,4 mm (1,39 in), adâncime 35 mm (1,37 in), ceea ce îl face o soluție economisitoare de spațiu pentru dulapurile de comandă. Produsul are protecție IP40 și este conform cu o serie de standarde internaționale, inclusiv IEC 61810-1, CSA C22.2 nr. 14 și UL 508. RUMC31FD are certificări CSA, UL și EAC, care atestă calitatea și funcționarea sigură a produsului. Releul Schneider Electric RUMC31FD este alegerea ideală pentru mediile industriale în care sunt necesare performanțe de comutare fiabile, durată lungă de viață și aplicabilitate flexibilă.
Relee electromecanice Schneider Electric Harmony - RUMC31FD - Releu universal RUM, cilindric, 3CO, 10A, 110VDC, buton de testare date tehnice
Date generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Niciunul
Tip de control: Buton de testare blocabil
Parametri electrici
Tensiune circuit de control [Uc]: 110 V DC
Curent termic convențional închis [Ithe]: 10 A (între -40 și 55 °C)
Rezistență nominală la tensiune de impuls [Uimp]: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 88...121 V CC
Tensiune nominală de izolare [Ui]: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de recuperare: 20 ms la tensiune nominală
Tensiune maximă de comutație: 250 V conform IEC
Limită de cădere de tensiune: >= 0,1 Uc DC
Curent nominal de funcționare [Ie]
Conform UL:
10 A la 277 V c.a.
10 A la 30 V c.c.
Conform CSA:
10 A la 277 V c.a. (aceeași polaritate)
10 A la 30 V c.c.
Conform IEC:
5 A la 250 V AC (NC)
5 A la 28 V DC (NC)
10 A la 250 V AC (NO)
10 A la 28 V DC (NO)
Caracteristici tehnice suplimentare
Rezistență medie: 7300 Ohm la 20 °C +/- 15%
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000 Viteza de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică
1500 V c.a. între contacte cu micro-separare
2500 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Categoria de protecție și condiții de funcționare
Categoria de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu grup de nivel
Afișaj dispozitiv: Produs complet
Material contact: AgNi
Formă pin: Cilindrică
Condiții de mediu
Temperatura aerului ambiant în timpul funcționării: -40...55 °C
Grad de protecție IP: IP40
Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508
Certificări ale produsului: CSA, UL, EAC
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Rezistență la vibrații și șocuri
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Dimensiuni
Lățime: 56 mm (2,20 in) Înălțime: 35,4 mm (1,39 in) Adâncime: 35 mm (1,37 in)
