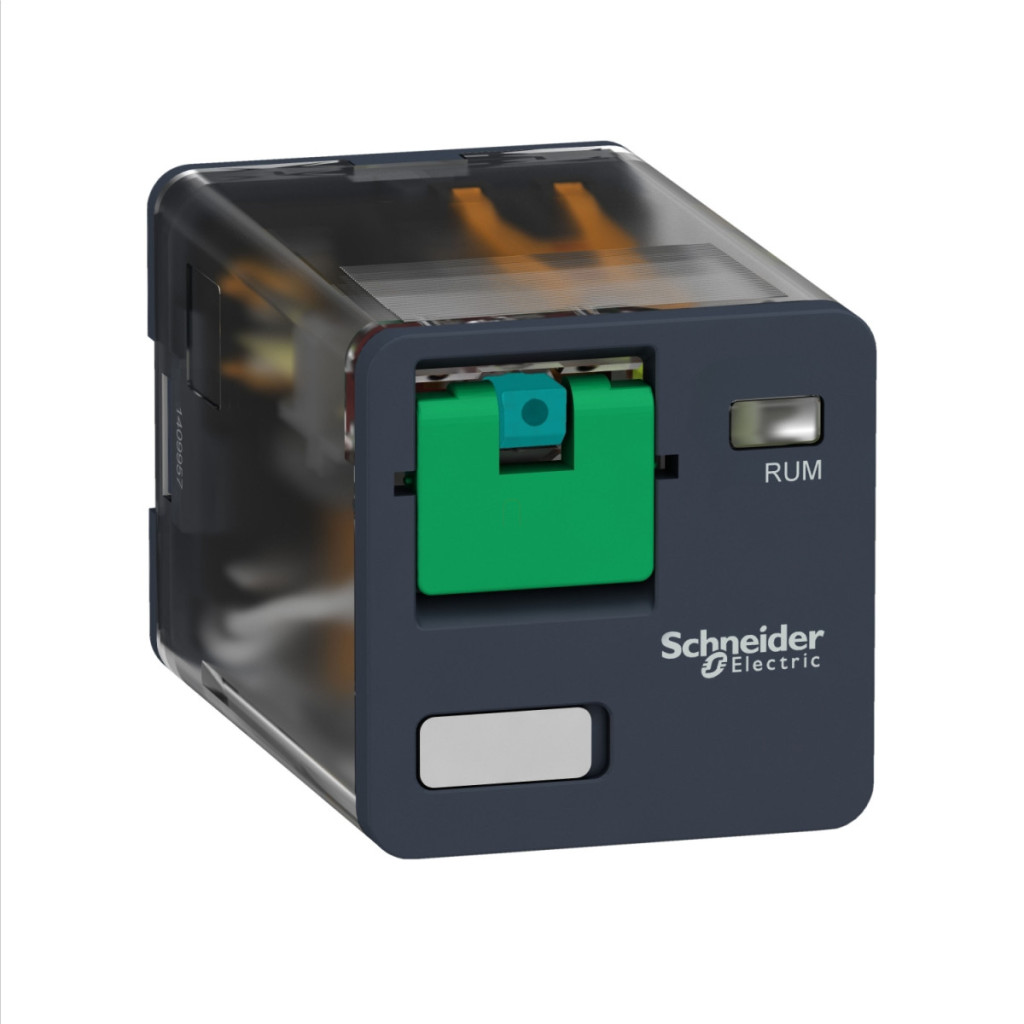

Modelul RUMC31MD, parte a seriei Harmony RUM de relee universale Schneider Electric, este un releu electromecanic de înaltă calitate, cu tensiune de control de 220 V c.c. Acest dispozitiv compact cu conectori cilindrici este alegerea ideală pentru o gamă largă de aplicații de automatizare industrială în care sunt necesare comutare fiabilă și durată lungă de viață. Releul RUMC31MD are 3 contacte de comutare (3CO), ceea ce permite configurații de comutare versatile. Curentul nominal de 10 A asigură o funcționare stabilă într-un interval de temperatură de la -40 °C la +55 °C. O caracteristică specială a dispozitivului este butonul de testare blocabil, care permite controlul manual al funcționării și facilitează depanarea. Produsul nu are indicator de stare LED, ceea ce poate fi un avantaj în anumite aplicații. Releele din seria Harmony RUM au parametri electrici excelenți. Produsul oferă o rezistență la tensiune de impuls de 4 kV (1,2/50 µs) și o tensiune de izolație ridicată: 250 V conform standardelor IEC și 300 V conform standardelor CSA și UL. Dispozitivul are o capacitate minimă de comutare de 170 mW la 10 mA, 17 V, în timp ce capacitatea maximă de comutare este de 2500 VA/280 W. RUMC31MD are o viteză de funcționare rapidă de numai 20 ms la tensiunea nominală, care este și timpul de recuperare. Intervalul său nominal de tensiune de funcționare este de 176-242 V c.c. Rezistența medie este de 37.000 ohmi la 20 °C, cu o toleranță de ±15%. Pragul de tensiune de eliberare este >= 0,1 Uc DC. Produsul este extrem de durabil și fiabil, cu o durată de viață mecanică de până la 5.000.000 de cicluri și o durată de viață electrică de 100.000 de cicluri sub sarcină rezistivă. Date privind fiabilitatea siguranței: B10d = 100.000. Viteza sa de funcționare poate fi de până la 18.000 de cicluri/oră fără sarcină și 1.200 de cicluri/oră sub sarcină. Factorul de utilizare de 20% asigură o funcționare optimă. Rezultatele testelor de tip sunt, de asemenea, excelente: dispozitivul oferă o rezistență de izolație de 1500 V c.a. între contacte cu micro-întrerupere, 2500 V c.a. între bobină și contact cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Releul RUMC31MD are un grad de protecție IP40, care oferă o protecție adecvată în medii industriale. Produsul poate fi utilizat în orice poziție, permițând o instalare flexibilă. În cazul instalării în grup, acesta este conform cu testarea de nivel „A”. Contactele sunt fabricate din material AgNi, care asigură o conductivitate excelentă și o durată lungă de viață. Conectorul are un design cilindric, care facilitează instalarea și întreținerea. Releul are dimensiuni compacte: 56 mm x 35 mm x 35,4 mm și cântărește doar 0,086 kg.
Relee electromecanice Schneider Electric Harmony - RUMC31MD - Releu universal RUM, cilindric, 3CO, 10A, 220VDC, buton de testare date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Niciunul
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 220 V DC
Curent termic convențional închis: 10 A (-40...55 °C) Caracteristici suplimentare Tensiune nominală de impuls rezistentă: 4 kV (1,2/50 µs) Capacitate minimă de comutare: 170 mW 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 176...242 V CC
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de recuperare: 20 ms la tensiune nominală
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc CC
Curent nominal de funcționare: 10 A 277 V CA conform UL, 10 A 30 V CC conform UL, 10 A 277 V CA (aceeași polaritate) conform CSA, 10 A 30 V CC conform CSA, 5 A 250 V CA (NC) conform IEC, 5 A 28 V CC (NC) conform IEC, 10 A 250 V CA (NO) conform IEC, 10 A 28 V CC (NO) conform IEC
Rezistență medie: 37000 ohmi la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea din punct de vedere al siguranței: B10d = 100.000 Frecvență de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Mediu de funcționare
Ciclu de funcționare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu microîntrerupere, 2500 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Nivel de testare: Ansamblu de grup de nivel A
Material contact: AgNi
Formă conector: Cilindrică
Condiții de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 61810-1
Certificări ale produsului: CSA, UL, EAC
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională Rezistență la impact: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
