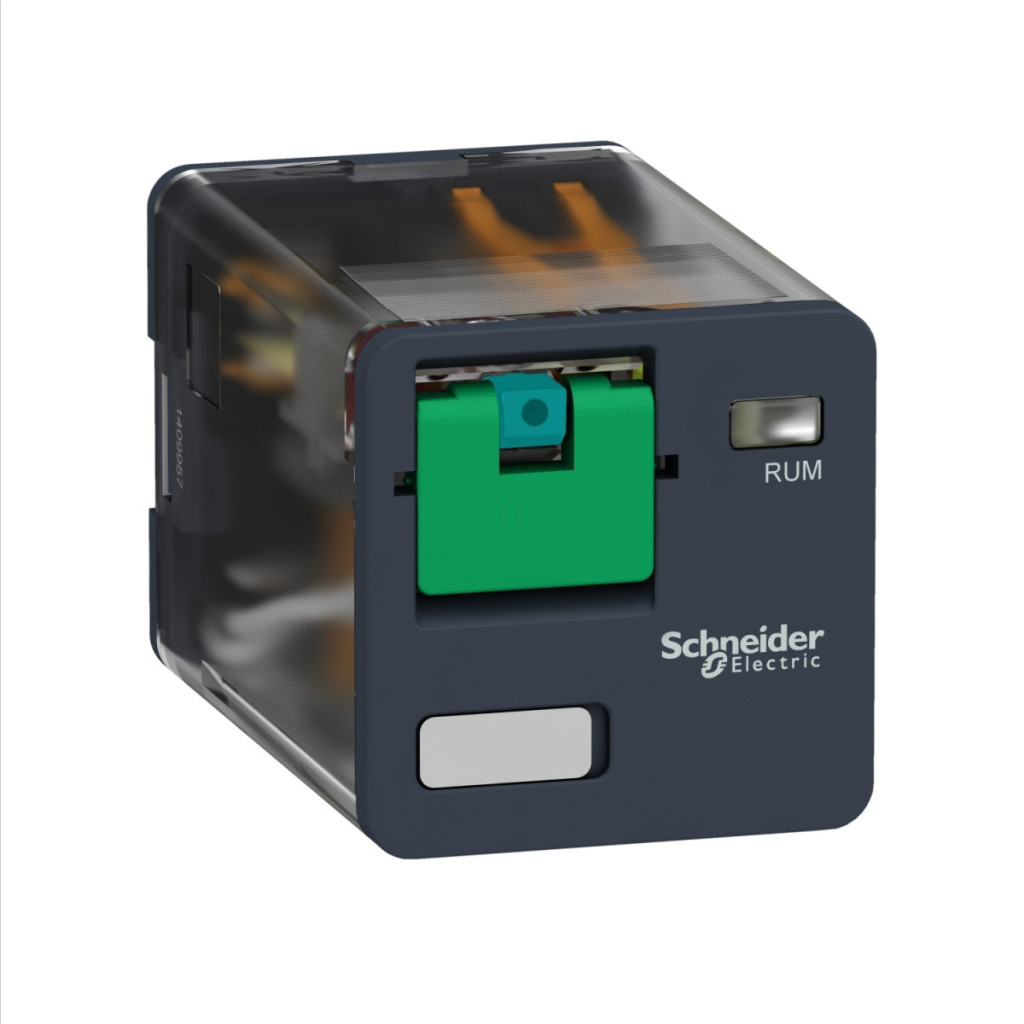

Relee electromecanice Schneider Electric Harmony - Date tehnice RUMC31ND
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O
LED indicator de stare: Niciunul
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 60 V CC
Curent termic convențional închis: 10 A -40...55 °C
Date suplimentare
Rezistență nominală la tensiune de impuls: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW 10 mA, 17 V
Durabilitate electrică: 100.000 de cicluri cu sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 48...66 V CC Tensiune nominală de izolație: 250 V conform IEC, 300 V conform CSA, 300 V conform UL Timp de recuperare: 20 ms la tensiune nominală Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de rupere: >= 0,1 Uc DC
Curent nominal de funcționare
10 A la 277 V AC conform UL
10 A la 30 V DC conform UL
10 A la 277 V c.a. (aceeași polaritate) conform CSA
10 A la 30 V c.c. conform CSA
5 A la 250 V c.a. (NC) conform IEC
5 A la 28 V c.c. (NC) conform IEC
10 A la 250 V CA (NO) conform IEC
10 A la 28 V CC (NO) conform IEC
Date de funcționare
Rezistență medie: 2790 Ohm la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durabilitate mecanică: 5000000 cicluri
Date privind siguranța și fiabilitatea: B10d = 100.000
Viteză de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1.200 cicluri/oră cu sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică
1500 V CA între contacte cu microîntrerupere
2500 V CA întărită între bobină și contact
2000 V CA între poli, de bază
Caracteristici fizice
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Material contact: AgNi
Formă pin: Cilindrică
Condiții de mediu
Grad de protecție IP: IP40
Temperatură ambiantă în timpul funcționării: -40...55 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la impact: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 61810-1 Certificări de produs: CSA, UL, EAC
Dimensiuni
Lățime: 56 mm / 2,20 in
Înălțime: 35,4 mm / 1,39 in
Adâncime: 35 mm / 1,37 in
