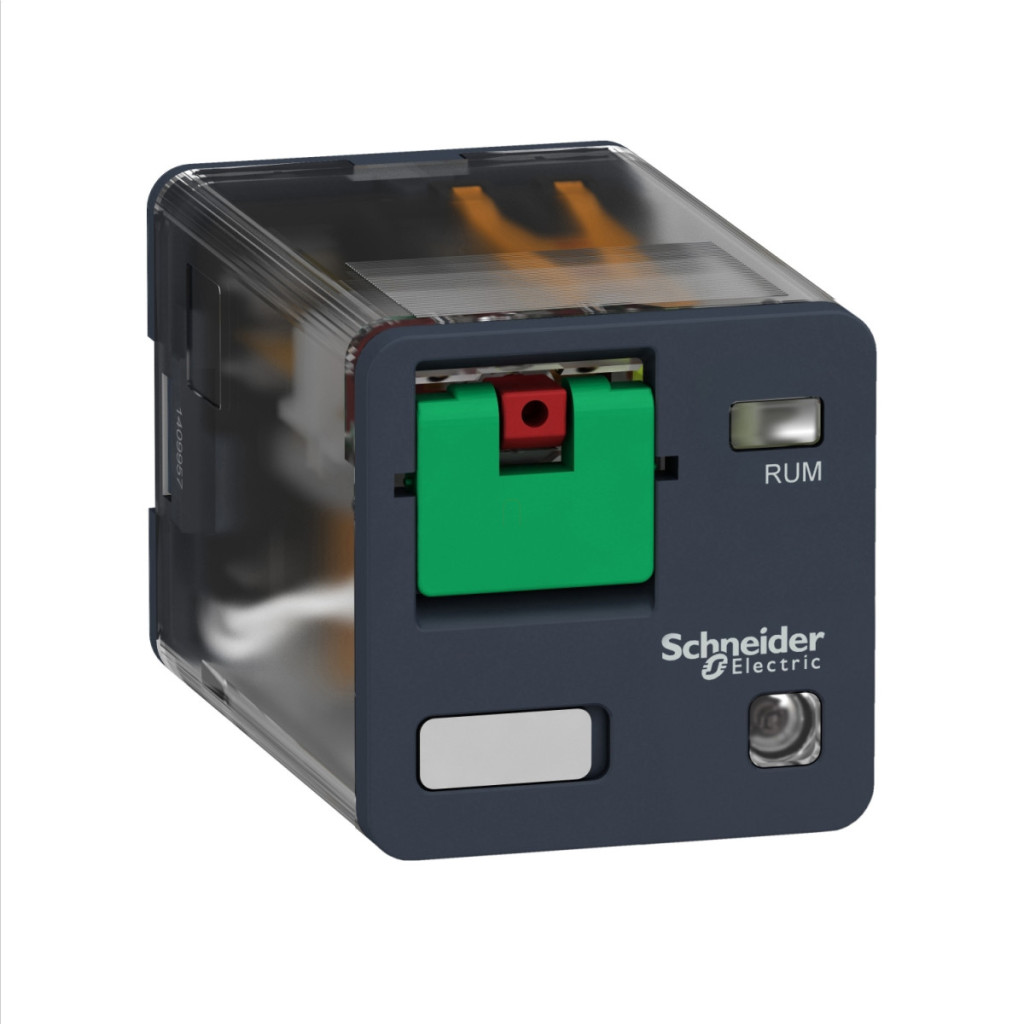

Releul universal Schneider Electric RUMC32B7 face parte din seria de relee electromecanice Harmony și oferă o soluție fiabilă pentru aplicații de control industrial. Acest releu cilindric cu tensiune de control de 24 V c.a. are 3 contacte de comutare (3C/O) și prezintă o serie de caracteristici avantajoase care facilitează utilizarea sa și îi sporesc fiabilitatea. Una dintre caracteristicile remarcabile ale releului RUMC32B7 este indicatorul LED de stare încorporat, care oferă informații clare despre starea de funcționare a releului, facilitând depanarea și monitorizarea sistemului. Dispozitivul dispune, de asemenea, de un buton de testare blocabil, care permite testarea manuală a funcționării releului și ajută la punerea în funcțiune și întreținerea sistemelor automatizate. Designul conectorului cilindric asigură o instalare și o înlocuire ușoară. Parametrii tehnici ai acestuia sunt destul de remarcabili: releul funcționează la un curent nominal de 10 A într-un interval de temperatură de la -40 la +55 °C. Cele 3 contacte de comutare oferă opțiuni flexibile de comutare. Tensiunea nominală de izolație este de 250 V (conform IEC) sau 300 V (conform CSA și UL). Dispozitivul are o durată de viață electrică impresionantă, rezistând la până la 100.000 de cicluri de comutare sub sarcină rezistivă. Durata sa de viață mecanică este, de asemenea, remarcabilă, cu până la 5.000.000 de cicluri. Din motive de siguranță, valoarea B10d este de 100.000, ceea ce indică fiabilitatea ridicată a produsului. Capacitatea de comutare a releului este remarcabilă: maximum 2500 VA/280 W și o capacitate minimă de comutare de 170 mW la 10 mA și 17 V. Curentul nominal de funcționare variază în funcție de standardul aplicat și de tipul de contact: conform standardului IEC, acesta are valori de 5A 250 V CA (NC) și 5A 28 V CC (NC) sau 10A 250 V CA (NO) și 10A 28 V CC (NO). Conform standardelor UL și CSA, acesta funcționează la 10 A 277 V c.a. și 10 A 30 V c.c. Releul RUMC32B7 are un consum mediu al bobinei de 3 VA la 60 Hz, un timp de funcționare de 20 ms la tensiunea nominală și un timp de resetare de 20 ms. Intervalul nominal de tensiune de funcționare este între 19,2 și 26,4 V c.a. Rezistența medie este de 72 ohmi la 20 °C, cu o toleranță de ±15%. Alți parametri importanți ai releului includ rigiditatea dielectrică (1500 V c.a. între contacte cu microîntrerupere, 2500 V c.a. între bobină și contact cu izolație întărită și 2000 V c.a. între poli cu izolație de bază), precum și gradul de protecție IP40. Releul este conform cu standardele IEC 61810-1, CSA C22.2 nr. 14 și UL 508 și are certificări EAC, CSA și UL.
Date tehnice relee electromecanice Schneider Electric Harmony
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Da
Mod de control: Buton de testare blocabil
Tensiune circuit de control: 24 V c.a. 50/60 Hz
Curent nominal: 10 A -40...55 °C
Date tehnice suplimentare
Tensiune nominală de impuls: 4 kV (1,2/50 µs)
Putere minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Consum mediu bobină: 3 VA la 60 Hz
Timp de funcționare: 20 ms la tensiunea nominală
Limite tensiune nominală de funcționare: 19,2...26,4 V c.a.
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de resetare: 20 ms la tensiune nominală
Tensiune maximă de comutare: 250 V conform IEC
Prag de tensiune de eliberare: >= 0,15 Uc CA
Curent nominal de funcționare: 10 A 277 V CA conform UL, 10 A 30 V CC conform UL, 10 A 277 V CA conform CSA, 10 A 30 V c.c. conform CSA, 5 A 250 V c.a. (NC) conform IEC, 5 A 28 V c.c. (NC) conform IEC, 10 A 250 V c.a. (NO) conform IEC, 10 A 28 V c.c. (NO) conform IEC
Rezistență medie: 72 Ohm la 20 °C ± 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Condiții de mediu
Temperatura ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508
Certificate: EAC, CSA, UL
Temperatura ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = ± 1 mm (f = 10...150 Hz) 5 cicluri în funcționare, 4 gn, amplitudine = ± 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în stare de funcționare conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Caracteristici fizice
Material contact: AgNi
Formă pin: Cilindrică
Dimensiuni (mm): 56 x 35 x 35,4
