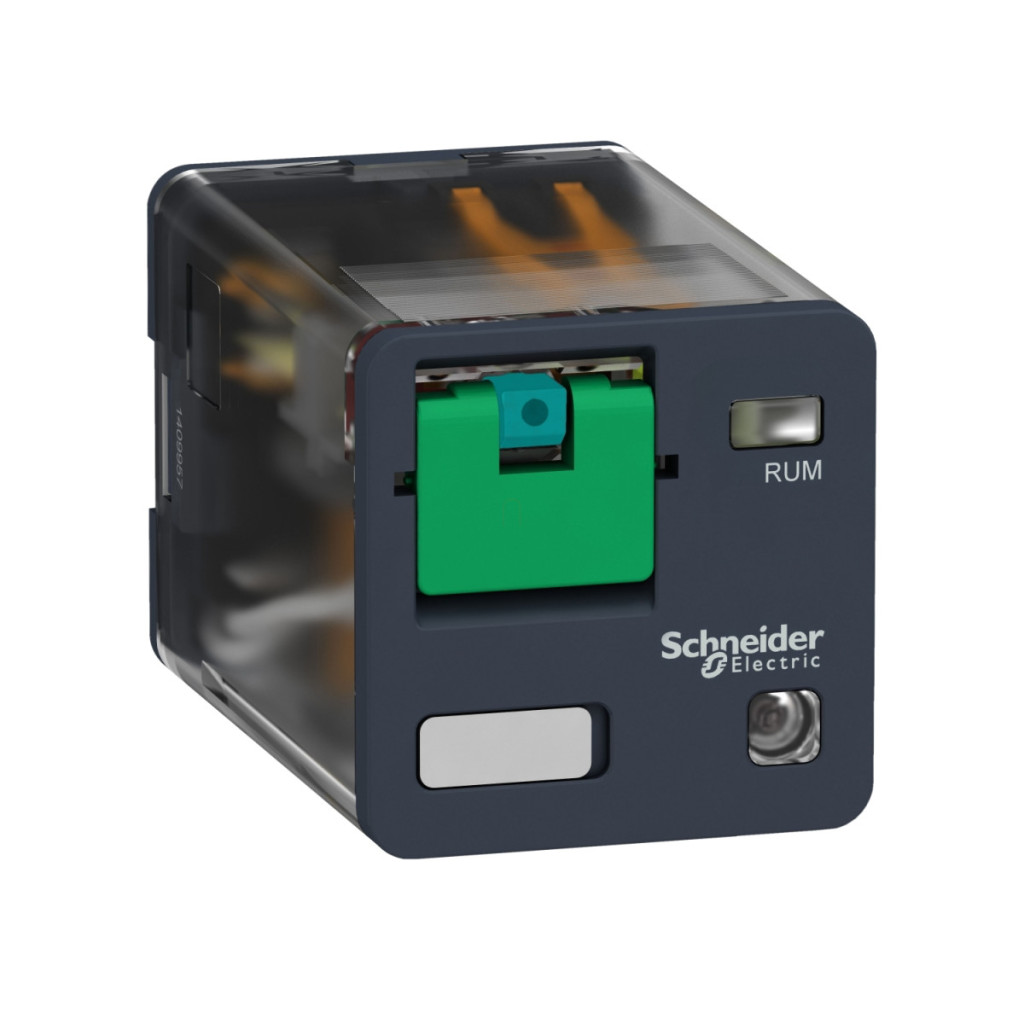

Releul universal plug-in RUMC32BD din seria Harmony Electromechanical Relays de la Schneider Electric este o soluție excelentă pentru funcționarea fiabilă a sistemelor de control industrial, a proceselor de automatizare și a conexiunilor electrice. Acest releu compact, care funcționează la 24 V c.c., are 3 contacte de comutare (3 C/O), ceea ce asigură o aplicabilitate versatilă pentru diverse sarcini de comutare. O caracteristică specială a releului RUMC32BD este indicatorul de stare LED încorporat, care oferă un feedback vizual clar asupra stării de funcționare a releului, facilitând diagnosticarea defectelor și evaluarea rapidă a stării sistemului. O altă caracteristică avantajoasă a releului este butonul de testare blocabil, care permite verificarea ușoară a funcționării corespunzătoare fără oprirea sistemului. Designul conectorului cilindric facilitează instalarea și conectarea. Releul RUMC32BD are caracteristici electrice remarcabile. Are o capacitate de comutare de 10 amperi într-un interval de temperatură de la -40 la +55 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Releul are o tensiune nominală de izolație de 250 V conform standardului IEC, în timp ce conform standardelor CSA și UL, această valoare este de 300 V. Puterea maximă de comutare este de 2500 VA/280 W, iar capacitatea minimă de comutare este de 170 mW la un curent de 10 mA și o tensiune de 17 V. Rezistența medie este de 470 ohmi la 20 °C (cu o toleranță de ±15%). Timpul de funcționare al releului este de 20 ms la tensiunea nominală, iar timpul de resetare este, de asemenea, de 20 ms. Durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă, iar durata de viață mecanică este de 5 milioane de cicluri de comutare. Printre caracteristicile de funcționare ale releului, merită menționat nivelul de protecție IP40, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. RUMC32BD este deosebit de rezistent la vibrații și șocuri, asigurând o funcționare fiabilă chiar și în medii industriale. Rezistența sa la vibrații este de 3 gn (f = 10...150 Hz) amplitudine = ±1 mm în timpul funcționării și 4 gn (f = 10...150 Hz) amplitudine = ±1 mm în modul standby. Rezistența sa la șocuri este de 10 gn (durată = 11 ms) atât în stare de funcționare, cât și în stare de repaus, în conformitate cu standardul IEC 60068-2-27. Datorită dimensiunilor sale (56 × 35 × 35,4 mm) și conectorului cilindric, releul poate fi integrat cu ușurință în diverse sisteme. Releul RUMC32BD este conform cu standardele IEC 61810-1, CSA C22.2 Nr. 14 și UL 508 și este certificat EAC, UL și CSA, garantând calitatea și funcționarea fiabilă.
Relee electromecanice Schneider Electric Harmony - RUMC32BD - Date tehnice releu universal RUM
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O
LED indicator de stare: Da
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 24 V CC
Caracteristici electrice
Curent termic convențional închis: 10 A -40...55 °C
Tensiune nominală de impuls rezistentă: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW la 10 mA, 17 V
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA și UL
Timp de recuperare: 20 ms la tensiune nominală
Tensiune maximă de comutație: 250 V conform IEC
Prag de tensiune de cădere: >= 0,1 Uc DC
Curent nominal de funcționare: 10 A 277 V c.a. conform UL, 10 A 30 V c.c. conform UL, 10 A 277 V c.a. (aceeași polaritate) conform CSA, 10 A 30 V c.c. conform CSA, 5 A 250 V c.a. (NC) conform IEC, 5 A 28 V c.c. (NC) conform IEC, 10 A 250 V CA (NO) conform IEC, 10 A 28 V CC (NO) conform IEC
Rezistență medie: 470 Ohm la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Caracteristici de mediu
Protecție IP: IP40
Temperatură ambiantă de funcționare: -40...55 °C
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508
Certificări de produs: EAC, UL, CSA
Caracteristici fizice
Dimensiuni: 56 × 35 × 35,4 mm
Forma pinului: Cilindrică
Material contact: AgNi
Factor de utilizare: 20%
