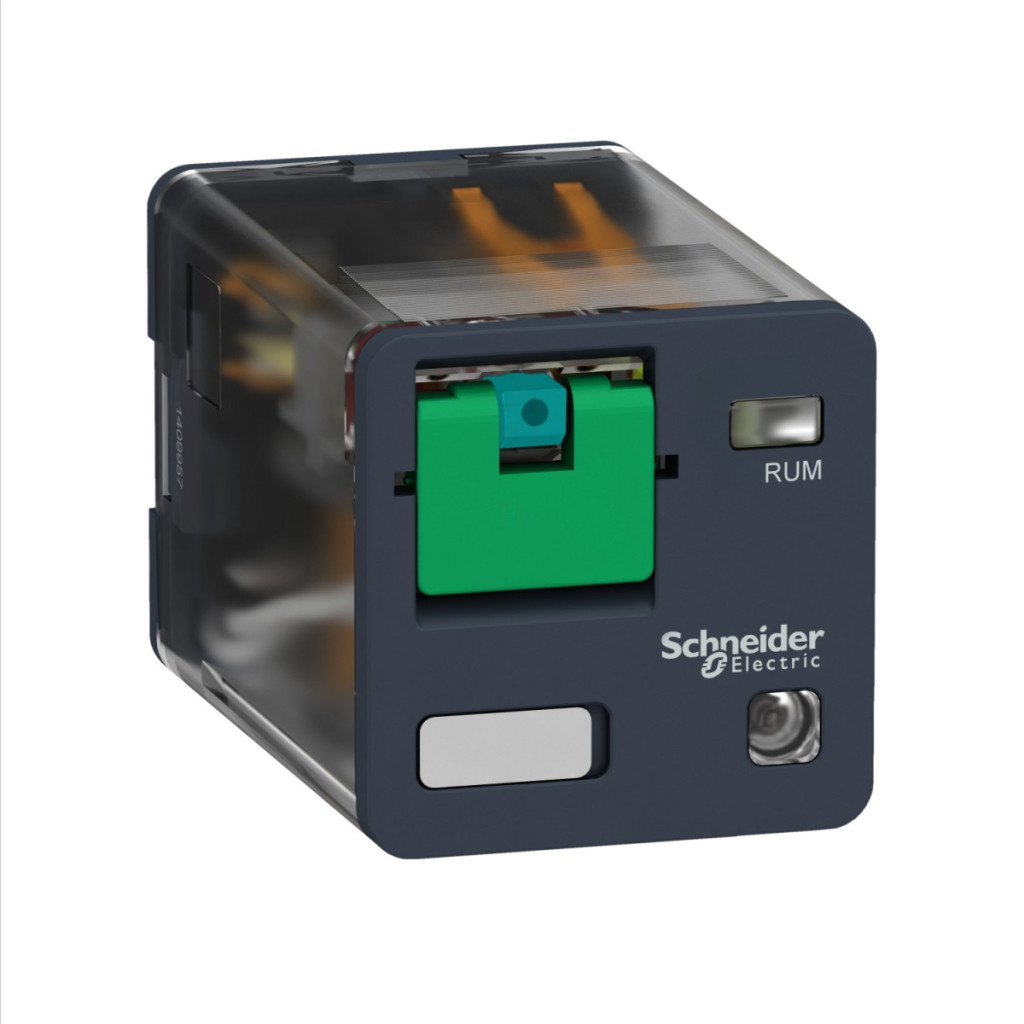

Relația universală plug-in RUMC32ED din familia de produse Schneider Electric Harmony Electromechanical Relays este alegerea ideală pentru aplicații industriale de automatizare și control. Acest releu cilindric cu tensiune de control de 48 V c.c. oferă o fiabilitate excelentă și o durată de viață lungă, fiind soluția perfectă atât pentru instalații noi, cât și pentru modernizarea sistemelor existente. Releul RUMC32ED are 3 contacte de comutare (3C/O), ceea ce îl face extrem de versatil pentru o varietate de sarcini de comutare. Curentul nominal de 10 A permite comutarea sarcinilor semnificative într-un interval de temperatură cuprins între -40 și 55 °C. O caracteristică specială a produsului este LED-ul de stare încorporat, care indică în mod clar starea de funcționare a releului, și butonul de testare blocabil, care facilitează testarea și întreținerea sistemului. Din punct de vedere tehnic, releul RUMC32ED are parametri remarcabili. Rezistența nominală la tensiune de impuls de 4 kV (1,2/50 µs) oferă o protecție excelentă împotriva supratensiunilor. Durata de viață electrică a produsului de 100.000 de cicluri sub sarcină rezistivă garantează o funcționare fiabilă pe termen lung. Contactele sunt fabricate din material AgNi, care asigură proprietăți electrice stabile și o durată lungă de viață. Releul are un timp de funcționare de 20 ms și un timp de resetare de 20 ms la tensiunea nominală, ceea ce asigură o viteză de comutare rapidă în aplicații. Capacitatea de comutare a releului RUMC32ED este remarcabilă: 10 A la 277 V c.a. și 30 V c.c. cu conformitate UL și CSA și 10 A la 250 V c.a. și 28 V c.c. (contacte NO) conform standardului IEC. Capacitatea minimă de comutare este de 170 mW la 10 mA și 17 V, ceea ce permite utilizarea sa în aplicații cu nivel de semnal scăzut. Capacitatea maximă de comutare este de 2500 VA/280 W, ceea ce oferă o gamă largă de posibilități de aplicare. Intervalul nominal de tensiune de funcționare al releului este de 38,4-52,8 V CC, oferind compatibilitate flexibilă cu diferite sisteme. Releul RUMC32ED are dimensiuni compacte (56x35x35,4 mm), grad de protecție IP40 și poate fi instalat în orice poziție. Este conform cu standardele internaționale, cum ar fi IEC 61810-1, UL 508 și CSA C22.2 nr. 14, și are certificări CSA, EAC și UL. Dispozitivul are o rezistență excelentă la vibrații și șocuri: rezistență la vibrații de 3-5 gn și rezistență la șocuri de 10 gn conform IEC 60068-2-27. Releul RUMC32ED este, prin urmare, o alegere excelentă pentru mediile industriale în care fiabilitatea, durata lungă de viață și versatilitatea sunt importante.
Relee electromecanice Schneider Electric Harmony - RUMC32ED - Releu universal RUM, cilindric, 3CO, 10A, 48VDC, buton de testare, LED date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RUM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Da Tip de control: Buton de testare blocabil Tensiune circuit de control: 48 V DC Curent termic nominal: 10 A (-40...55 °C) Date suplimentare Tensiune nominală de impuls rezistentă: 4 kV (1,2/50 µs) Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite de tensiune nominală de funcționare: 38,4...52,8 V CC Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL Timp de recuperare: 20 ms la tensiune nominală Tensiune maximă de comutare: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc CC
Curent nominal de funcționare: 10 A 277 V CA conform UL, 10 A 30 V CC conform UL, 10 A 277 V CA (aceeași polaritate) conform CSA, 10 A 30 V CC conform CSA, 5 A 250 V CA (NC) conform IEC, 5 A 28 V CC (NC) conform IEC, 10 A 250 V CA (NO) conform IEC, 10 A 28 V CC (NO) conform IEC
Rezistență medie: 1800 Ohm la 20 °C +/- 15 %
Capacitate maximă de comutare: 2500 VA/280 W
Durată de viață mecanică: 5000000 cicluri
Date privind fiabilitatea din punct de vedere al siguranței: B10d = 100.000
Frecvență de funcționare: <= 18.000 cicluri/oră fără sarcină, <= 1.200 cicluri/oră cu sarcină
Caracteristici de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 61810-1
Certificări ale produsului: CSA, EAC, UL
Temperatură de funcționare la depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în stare nefuncțională
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27, 10 gn (durată = 11 ms) în stare nefuncțională conform IEC 60068-2-27
Alte caracteristici
Factor de utilizare: 20 %
Cod de compatibilitate: RUM
Rezistență dielectrică: 1500 V c.a. între contacte cu microîntrerupător, 2500 V c.a. între bobină și contact cu izolație întărită, 2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție. Niveluri de testare: Ansamblu de grup de nivel A. Material contact: AgNi. Formă pin: Cilindric.
