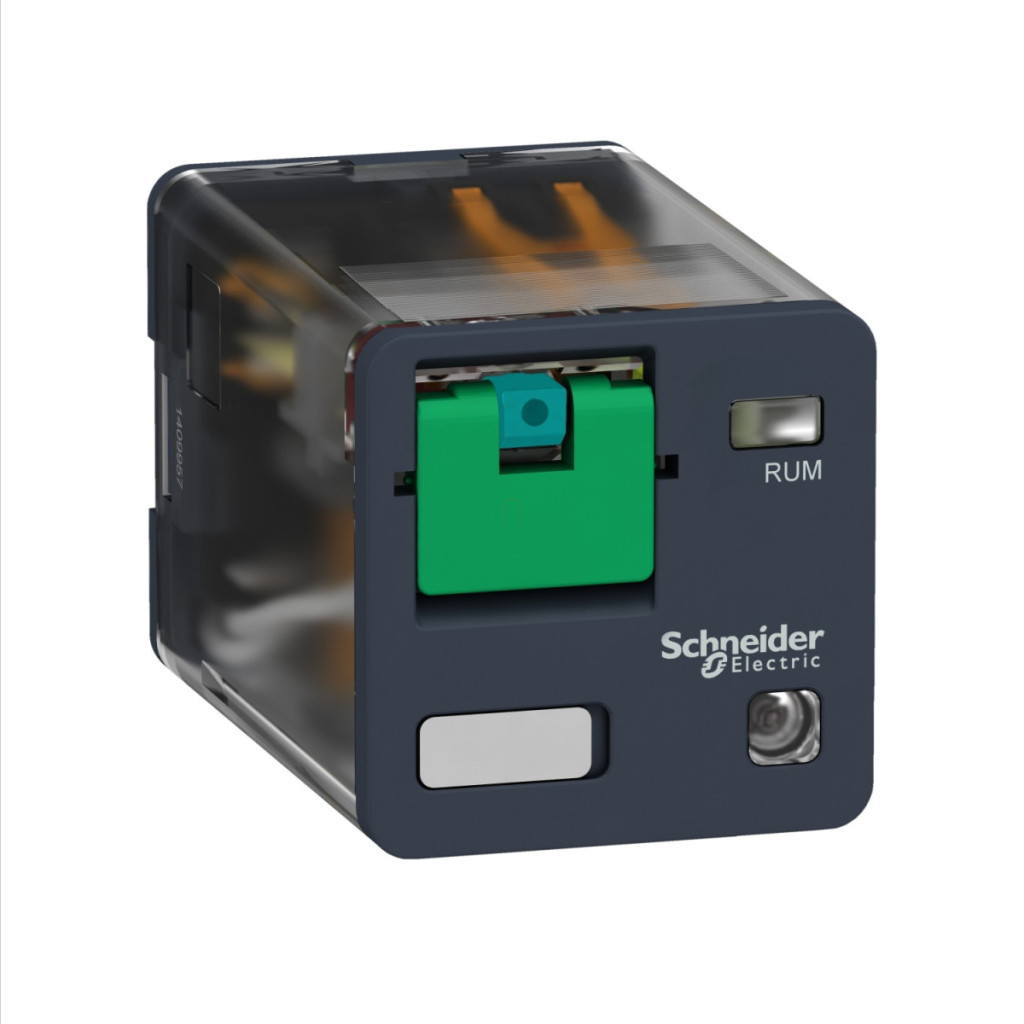

Releul electromecanic Schneider Electric Harmony RUMC32FD este o componentă esențială în sistemele de automatizare industrială, asigurând o funcționare fiabilă chiar și în cele mai exigente aplicații. Ca parte a seriei RUM, acest releu universal plug-in oferă performanțe remarcabile cu o tensiune de control de 110 V c.c. Produsul are 3 contacte de comutare (3CO) și este alegerea perfectă pentru medii în care sunt necesare funcții de comutare durabile și fiabile. Releul RUMC32FD dispune de un indicator LED de stare încorporat, care oferă un feedback vizual clar asupra funcționării releului, precum și un buton de testare practic, blocabil, care permite testarea și întreținerea ușoară a releului fără a fi necesară intervenția asupra circuitului de control. Releul, cu pinii conectorului cilindric, este compatibil cu soclurile standard pentru relee, ceea ce facilitează integrarea în sistemele existente. Dispozitivul compact măsoară doar 56×35×35,4 mm (2,20×1,37×1,39 inci), permițând o instalare care economisește spațiu. Releul Schneider Electric RUMC32FD are parametri electrici remarcabili. Curentul nominal de 10 A garantează o funcționare corespunzătoare între -40 și 55 °C. Releul este deosebit de versatil în ceea ce privește capacitatea de comutare: 10 A 250 V c.a. (NO), 5 A 250 V c.a. (NC), 10 A 28 V c.c. (NO) și 5 A 28 V c.c. (NC) conform standardului IEC, precum și 10 A 277 V c.a. și 10 A 30 V c.c. conform standardelor UL și CSA. Releul are o durată de viață electrică remarcabilă de 100.000 de cicluri sub sarcină rezistivă. Durata de viață mecanică este și mai mare, de 5.000.000 de cicluri de comutare. Indicele de fiabilitate de siguranță B10d este de 100.000, ceea ce indică o fiabilitate excelentă chiar și în aplicații critice. Releul RUMC32FD are, de asemenea, parametri de rezistență electrică remarcabili: 1500 V c.a. între contacte cu micro-separare, 2500 V c.a. între bobină și contacte cu izolație întărită și 2000 V c.a. între poli cu izolație de bază. Releul are o capacitate de comutare de 2500 VA/280 W și o capacitate minimă de comutare de 170 mW la 10 mA, 17 V. Rezistența medie este de 7300 Ohm la 20 °C, cu o toleranță de ±15%. Alte caracteristici importante ale produsului includ protecție IP40, rezistență la tensiune de impuls de 4 kV și timp de funcționare și recuperare de 20 ms. Releul poate fi instalat liber în orice poziție și este conform cu standardele internaționale relevante: IEC 61810-1, UL 508 și CSA C22.2 nr. 14. Calitatea excepțională a releului Schneider Electric RUMC32FD este confirmată și de certificările internaționale (UL, CSA, EAC), astfel încât utilizatorii pot fi siguri că aleg un produs fiabil, durabil și performant pentru sistemele lor de control industrial.
Relee electromecanice Schneider Electric Harmony - RUMC32FD - Releu universal RUM, cilindric, 3CO, 10A, 110VDC, buton de testare, LED date tehnice
Date generale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Da
Tip de control: Buton de testare blocabil
Caracteristici electrice
Tensiune circuit de control: 110 V CC
Curent termic convențional închis: 10 A la -40...55 °C
Tensiune nominală de izolație: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Tensiune nominală de impuls rezistentă: 4 kV (1,2/50 µs)
Curent nominal de funcționare:
10 A 277 V c.a. conform UL
10 A 30 V c.c. conform UL
10 A 277 V c.a. (aceeași polaritate) conform CSA
10 A 30 V c.c. conform CSA
5 A 250 V c.a. (NC) conform IEC
5 A 28 V c.c. (NC) conform IEC
10 A 250 V c.a. (NO) conform IEC
10 A 28 V c.c. (NO) conform IEC
Capacitate minimă de comutare: 170 mW 10 mA, la 17 V
Capacitate maximă de comutare: 2500 VA/280 W
Rezistență medie: 7300 Ohm la 20 °C ± 15%
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Timp de funcționare: 20 ms la tensiune nominală
Timp de recuperare: 20 ms la tensiune nominală
Prag de tensiune de cădere: >= 0,1 Uc DC
Caracteristici mecanice
Durată de viață mecanică: 5.000.000 de cicluri
Frecvență de funcționare: <= 18.000 de cicluri/oră fără sarcină, <= 1200 cicluri/oră sub sarcină
Forma pinului: Cilindrică
Materialul contactului: AgNi
Dimensiuni (mm): 56×35×35,4 (lățime×adâncime×înălțime)
Condiții de funcționare
Protecție IP: IP40
Temperatură ambiantă de funcționare: -40...55 °C
Temperatură de depozitare: -40...85 °C
Rezistență la vibrații:
3 gn, amplitudine = ± 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
4 gn, amplitudine = ± 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 10 gn (durată = 11 ms) în timpul funcționării, 10 gn (durată = 11 ms) când nu este în funcțiune
Certificate și standarde
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 61810-1
Certificări de produs: UL, EAC, CSA
Date privind fiabilitatea siguranței: B10d = 100.000
