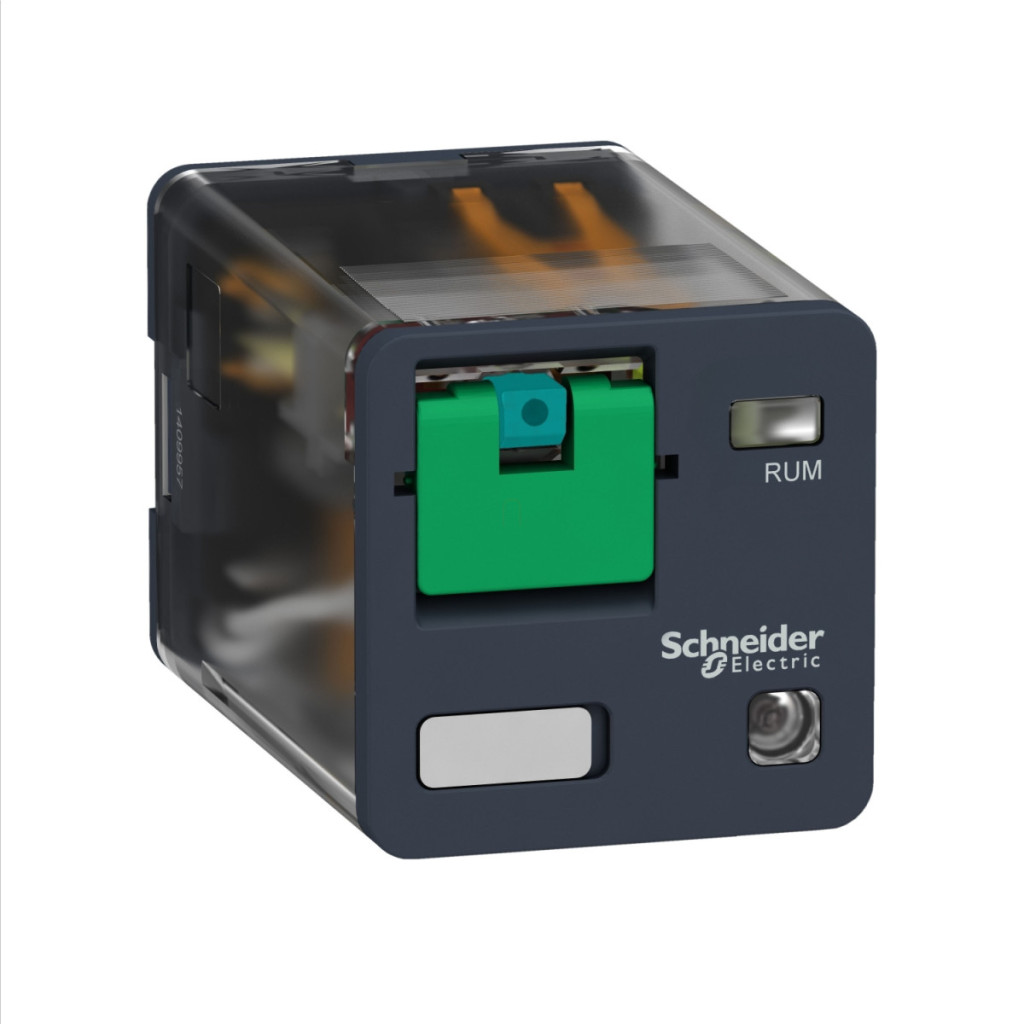

Releul universal plug-in RUMC32GD din gama de relee electromecanice Harmony de la Schneider Electric este alegerea ideală pentru aplicații industriale care necesită funcții de comutare fiabile. Acest releu cu capacitate de sarcină de 10 A și tensiune de control de 125 V c.c. are un design compact, cilindric, care facilitează instalarea în diverse sisteme de control. Releul RUMC32GD are 3 contacte de comutare (3C/O) care sunt potrivite pentru sarcini de comutare universale. LED-ul de stare încorporat indică în mod clar starea de funcționare a releului, în timp ce butonul de testare blocabil permite controlul manual al funcționării și testarea echipamentului în timpul punerii în funcțiune sau întreținerii. Această caracteristică este deosebit de utilă pentru depanare și testarea sistemului. Produsul are proprietăți electrice excelente: funcționează cu un curent termic închis convențional de 10 A într-un interval de temperatură de -40...55 °C. Durata de viață electrică a releului este de 100.000 de cicluri sub sarcină rezistivă, în timp ce durata de viață mecanică ajunge la impresionanta cifră de 5 milioane de cicluri de comutare. Timpul de funcționare este de numai 20 ms la tensiunea nominală, ceea ce permite comutarea rapidă. Timpul de resetare este, de asemenea, de 20 ms la tensiunea nominală. Releul RUMC32GD este o alegere potrivită pentru sistemele de control industrial, echipamentele de automatizare și sistemele de automatizare a clădirilor, unde funcționarea fiabilă și durata lungă de viață sunt importante. Releul are o tensiune nominală de izolare de 250 V conform standardului IEC și de 300 V conform standardelor CSA și UL. Produsul are o tensiune nominală de impuls de 4 kV (1,2/50 μs), care oferă o protecție adecvată împotriva vârfurilor de tensiune de rețea. Capacitatea minimă de comutare este de 170 mW la 10 mA, 17 V, în timp ce capacitatea maximă de comutare este de 2500 VA/280 W. Utilizarea materialului de contact AgNi asigură o performanță de comutare fiabilă pe termen lung. Releul are un grad de protecție IP40 și poate fi montat în orice poziție. Designul conectorului cilindric facilitează instalarea și conectarea. RUMC32GD este conform cu mai multe standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, UL 508, IEC 61810-1, și are certificări EAC, CSA și UL. Produsul are, de asemenea, performanțe bune în ceea ce privește rezistența la vibrații și șocuri: poate rezista la vibrații cu o amplitudine de 3 gn (f = 10...150 Hz, 5 cicluri) în timpul funcționării și la șocuri de 10 gn (durată = 11 ms) în conformitate cu IEC 60068-2-27. Acest design robust asigură funcționarea fiabilă a releului chiar și în condiții de mediu adverse. Releul RUMC32GD oferă o calitate și fiabilitate excelente, fiind alegerea ideală pentru aplicații industriale care necesită o funcționare pe termen lung, fără probleme.
Relee electromecanice Schneider Electric Harmony - Date tehnice RUMC32GD
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RUM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu universal
Tipul și compoziția contactului: 3 C/O (contact de comutare)
LED indicator de stare: Da
Tip de control: Buton de testare blocabil
Caracteristici electrice
Tensiune circuit de control [Uc]: 125 V CC
Curent termic convențional închis [Ithe]: 10 A (-40...55 °C)
Rezistență nominală la tensiune de impuls [Uimp]: 4 kV (1,2/50 µs)
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Timp de funcționare: 20 ms la tensiunea nominală
Limite ale tensiunii nominale de funcționare: 100...137,5 V CC
Tensiune nominală de izolare [Ui]: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Timp de recuperare: 20 ms la tensiune nominală
Tensiune maximă de comutare: 250 V conform IEC
Prag de tensiune de cădere: >= 0,1 Uc DC
Curent nominal de funcționare [Ie]:
10 A la 277 V c.a. conform UL
10 A la 30 V c.c. conform UL
10 A la 277 V c.a. (aceeași polaritate) conform CSA
10 A la 30 V c.c. conform CSA
5 A la 250 V c.a. (NC) conform IEC
5 A 28 V CC (NC) conform IEC
10 A 250 V CA (NO) conform IEC
10 A 28 V CC (NO) conform IEC
Rezistență medie: 9766 Ohm la 20 °C +/- 10 %
Capacitate maximă de comutare: 2500 VA/280 W
Caracteristici mecanice
Durată de viață mecanică: 5.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare:
<= 18.000 cicluri/oră fără sarcină
<= 1.200 cicluri/oră sub sarcină
Factor de utilizare: 20%
Cod de compatibilitate: RUM
Rezistență dielectrică:
1500 V c.a. între contacte cu microîntrerupător
2500 V c.a. între bobină și contact cu izolație întărită
2000 V c.a. între poli cu izolație de bază
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Nivel de testare: Nivel A, montare în grup
Aspectul dispozitivului: Produs complet
Material contact: AgNi
Formă conector: Cilindrică
Caracteristici de mediu
Temperatura ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 61810-1
Certificări ale produsului: EAC, CSA, UL
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații:
3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
4 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul nefuncționării
Rezistență la șocuri:
10 gn (durată = 11 ms) în timpul funcționării conform IEC 60068-2-27
10 gn (durată = 11 ms) în timpul nefuncționării conform IEC 60068-2-27
