Relee electromecanice Schneider Electric Harmony din seria RXG11B7 sunt o soluție excelentă pentru aplicații de automatizare industrială care necesită funcții de comutare fiabile. Acest releu compact plug-in este proiectat în principal pentru instalarea în sisteme de control și efectuează sarcini de comutare între circuite electrice cu o eficiență remarcabilă. Relee de interfață RXG11B7 funcționează cu o tensiune de control de 24 V c.a. și are 1 contact de comutare (1 C/O), care permite comutarea circuitelor. Relee are o capacitate maximă de încărcare de 10 A la temperaturi cuprinse între -40 °C și 55 °C, ceea ce îl face potrivit pentru utilizare într-o gamă largă de temperaturi în diverse medii industriale. Tensiunea maximă de comutare poate fi de 250 V c.a. sau 30 V c.c., oferind suficientă flexibilitate pentru comutarea atât a circuitelor c.a., cât și a celor c.c. O caracteristică specială a releului este butonul de testare blocabil, care permite controlul manual și testarea funcționării fără a fi necesară manipularea directă a contactelor. Releul are proprietăți electrice remarcabile. Curentul său nominal de funcționare este de 10 A la 250 V c.a. și 30 V c.c., în conformitate cu standardele UL și IEC. Capacitatea sa minimă de comutare este de 500 mW la 100 mA și 5 V c.c., în timp ce capacitatea sa maximă de comutare este de 2500 VA. Rezistența medie a bobinei este de 260 ohmi la 23 °C ± 10%, iar rezistența de contact este de numai 100 mOhm. Produsul are o rezistență de izolație de 1000 MOhm la 500V DC, rigiditate dielectrică de 1000V AC între contacte cu separare micro, 5000V AC între bobină și contact cu izolație întărită și 1300V AC între conectori și carcasă cu izolație de bază. Releul are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri la 55 °C cu sarcini de rezistență NO și NC. Timpul de funcționare este de 20 ms, iar timpul de resetare este, de asemenea, de 20 ms, ceea ce permite comutarea rapidă în aplicații. Releul RXG11B7 are dimensiuni compacte, ceea ce este avantajos pentru instalarea cu economie de spațiu. Conectorii sunt plat (tip faston), ceea ce facilitează instalarea. Releul are protecție IP40, oferind o protecție adecvată împotriva prafului și contactului. Intervalul său de temperatură de funcționare este între -40 °C și 70 °C, iar intervalul de temperatură de depozitare este între -40 °C și 85 °C. Produsul are o rezistență excelentă la vibrații: 3 gn, amplitudine ±0,75 mm (f = 10–150 Hz) în timpul funcționării și 5 gn, amplitudine ±0,75 mm (f = 10–150 Hz) când nu este în funcțiune. Contactele sunt realizate din aliaj de argint (AgSnO2In2O3), ceea ce asigură o durată lungă de viață și o funcționare fiabilă. Releul este conform cu numeroase standarde și certificări internaționale, inclusiv certificările CE, UL, EAC, CSA și DNV, precum și standardele IEC 61810-1, UL 508 și CSA C22.2 nr. 14.

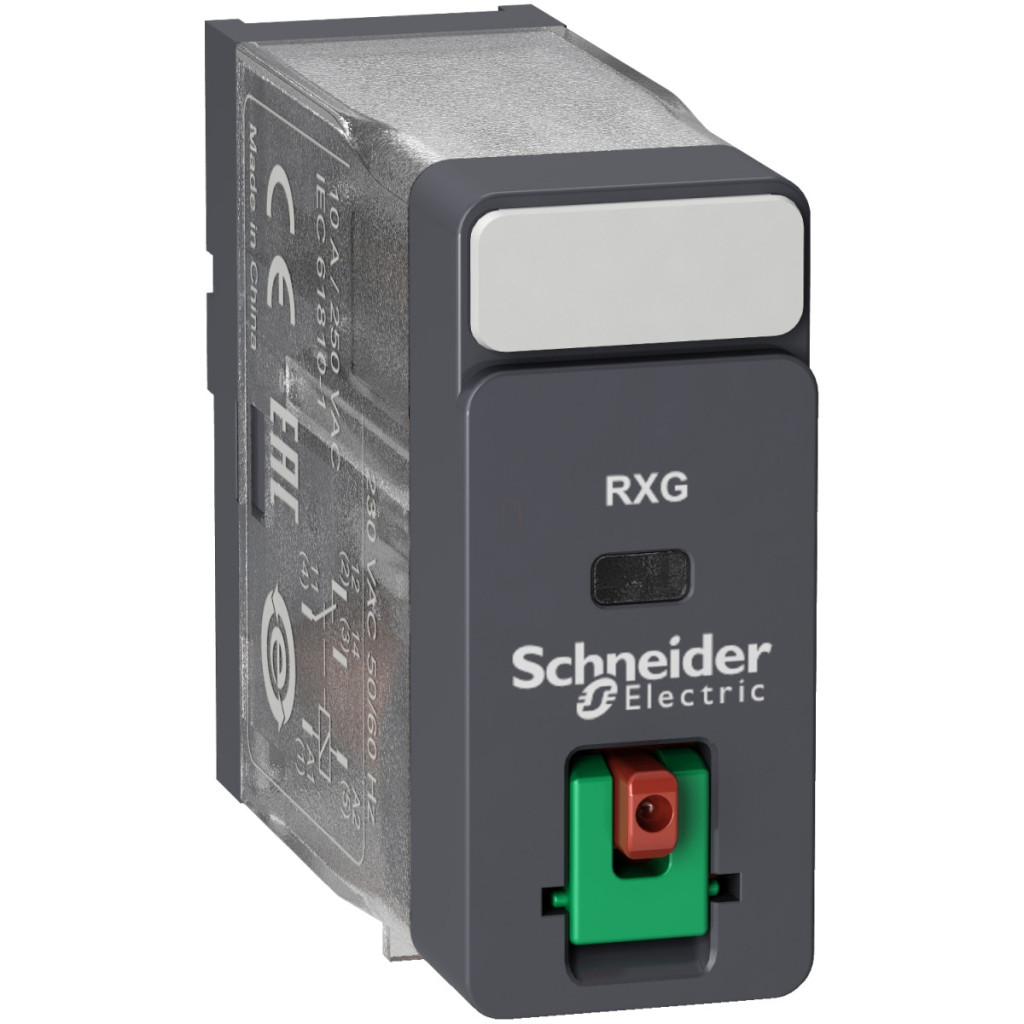

Relee electromecanice Schneider Electric Harmony - RXG11B7 - Date tehnice releu de interfață RXG
Caracteristici cheie
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXG
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 1 C/O
Tensiunea circuitului de comandă: 24 V c.a.
Curent termic convențional închis: 10 A la -40...55 °C
Indicație locală: Indicator flag
Caracteristici suplimentare
LED indicator de stare: Niciunul
Durată de viață electrică: 100.000 de cicluri sarcină rezistență NO la 55 °C
100.000 de cicluri sarcină rezistență NC la 55 °C
Tensiune nominală de izolație: 250 V conform IEC
300 V conform CSA
300 V conform UL
Marcaj detașabil: Da
Tensiune maximă de comutație: 250 V c.a.
30 V c.c.
Pragul tensiunii de eliberare: >= 0,3 Uc c.a.
Curent nominal de funcționare: 10 A la 30 V (CC) conform UL
10 A la 30 V (CC) conform IEC
10 A la 250 V (CA) conform UL
10 A la 250 V (CA) conform IEC
Curent de sarcină: 10 A la 250 V AC
Capacitate minimă de comutare: 500 mW la 100 mA, 5 V DC
Capacitate maximă de comutare: 2500 VA
Tip de control: Buton de testare blocabil
Rezistență medie: 260 Ohm la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V DC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Caracteristici de funcționare
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină
<= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Rezistență dielectrică: 1000 V c.a. între contacte cu microseparare
5000 V c.a. între bobină și contact cu izolație întărită
1300 V c.a. între conectori și carcasă cu izolație de bază
Tensiune nominală de impuls rezistentă: 1200 V c.a. între contacte cu micro-separare
6000 V între bobină și contact cu izolație întărită
1500 V între conectori și carcasă cu izolație de bază
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Niveluri de testare: Ansamblu de grup de nivel
Descrierea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă pin: Plat (tip faston)
Greutate netă: 0,02 kg
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 14
UL 508
IEC 61810-1
Certificări ale produsului: CE
UL
EAC
CSA
DNV
Temperatura aerului ambiant de depozitare: -40...85 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Nivel de protecție IP: IP40
Umiditate relativă: 10...85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în timpul funcționării
5 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) când nu este în funcțiune
