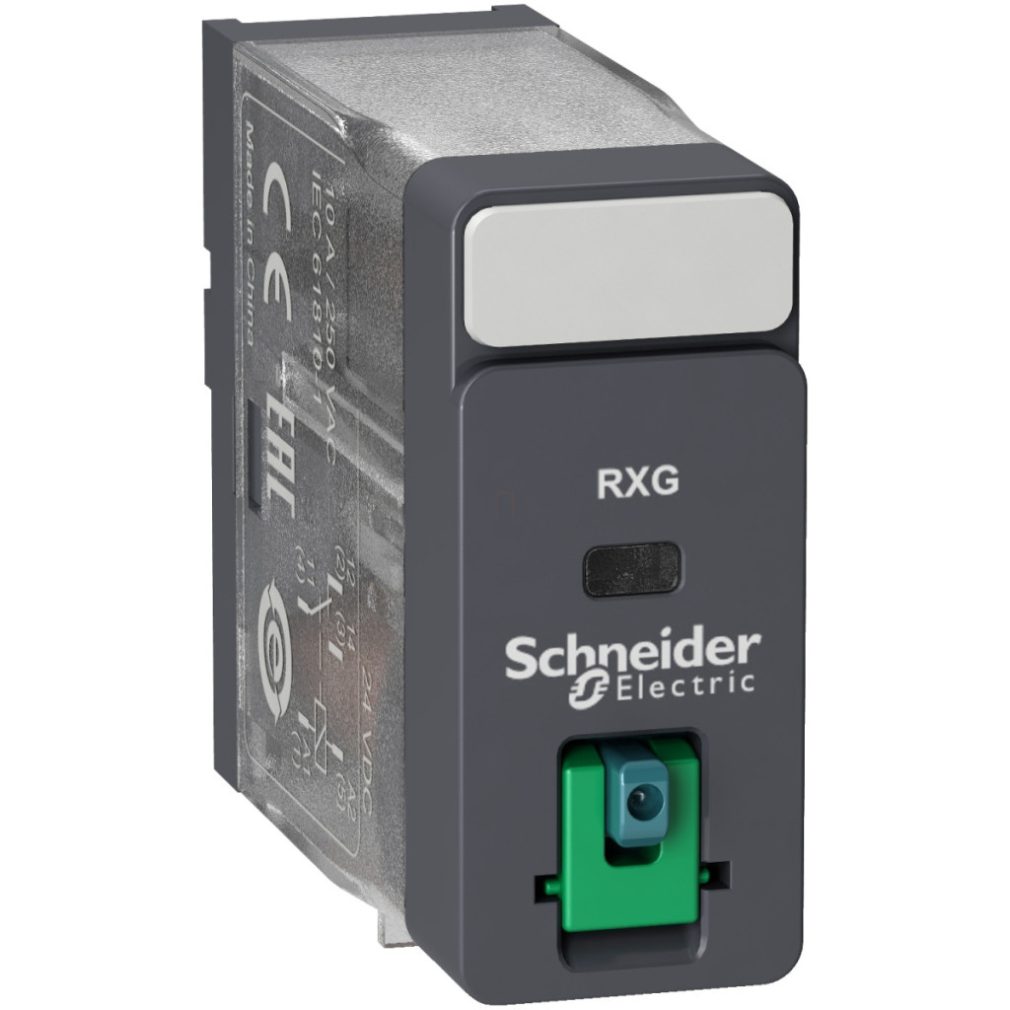

Releul electromecanic Schneider Electric Harmony RXG11BD este un dispozitiv de comutare de înaltă calitate, conceput pentru aplicații industriale, oferind performanțe fiabile într-o gamă largă de aplicații. Acest releu cu tensiune de control de 24 V c.c. este alegerea ideală pentru sisteme de automatizare, panouri de control și diverse echipamente industriale în care funcționarea fiabilă și durata lungă de viață sunt de o importanță capitală. Acest membru al seriei Harmony RXG are o configurație 1C/O (un contact de comutare), care asigură aplicabilitate universală. Capacitatea nominală de curent de 10 A într-un interval de temperatură de la -40 °C la 55 °C permite comutarea în siguranță a circuitelor cu curent ridicat și cu curent redus. Tensiunea maximă de comutare este de 250 V c.a. sau 30 V c.c., ceea ce face ca acest releu compact să fie extrem de versatil. Contactele din aliaj de argint (AgSnO2In2O3) asigură o conductivitate electrică excelentă și rezistență la uzură, iar releul dispune și de o indicație locală de tip FLAG pentru monitorizarea ușoară a stării curente. Una dintre caracteristicile speciale ale Schneider Electric RXG11BD este butonul de testare blocabil, care vă permite să verificați cu ușurință funcționarea funcțiilor de comutare, economisind timp și bani semnificativi în timpul întreținerii. Proprietățile de izolare electrică ale releului sunt remarcabile: are o rezistență dielectrică de 5000 V CA și izolație întărită între bobină și contacte, în timp ce contactele și carcasa au o izolație de bază de 1300 V CA. Dispozitivul poate efectua 10 milioane de cicluri de comutare mecanică și până la 100.000 de cicluri de comutare electrică, ceea ce înseamnă o fiabilitate excepțională pe termen lung. Timpul de funcționare și recuperare de 20 ms permite comutarea rapidă, în timp ce sarcina maximă de 1800 de operațiuni de comutare pe oră (sau 18.000 fără sarcină) oferă o flexibilitate excelentă în diverse medii industriale. Specificațiile tehnice ale releului RXG11BD includ și alți parametri importanți: rezistență de contact de 100 mOhm, rezistență medie de 1100 Ohm (23°C ± 10%) și tensiune minimă de eliberare de 0,1 Uc DC. Produsul a fost proiectat și testat în conformitate cu mai multe standarde internaționale (IEC 61810-1, UL 508, CSA C22.2 Nr. 14) și are multiple certificări (CSA, CE, EAC, UL, DNV). Gradul de protecție IP40, intervalul de temperatură de funcționare de la -40 la 70 °C și rezistența la vibrații de 3g/5g (în timpul funcționării/nefuncționării) sporesc și mai mult gama de aplicații. Toate acestea sunt disponibile într-o carcasă compactă cu contacte plate (tip Faston) și o greutate netă de numai 20 de grame, oferind o soluție extrem de compactă atât pentru dulapurile de comutație, cât și pentru panourile de control.
Relee electromecanice Schneider Electric Harmony - RXG11BD - Releu de interfață RXG, 1CO, 10A, 24VDC, buton de testare date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXG
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Tensiune circuit de comandă: 24 V DC
Curent termic convențional închis: 10 A la temperatura de 40...55 °C
Indicație locală: Indicator
Caracteristici suplimentare
LED indicator de stare: Niciunul
Durată de viață electrică: 100.000 de cicluri fără sarcină rezistivă la 55 °C
100.000 de cicluri cu sarcină rezistivă NC la 55 °C
Tensiune nominală de izolare: 250 V conform IEC
300 V conform CSA
300 V conform UL
Etichetă detașabilă: Da
Tensiune maximă de comutație: 250 V c.a. 30 V c.c. Prag de tensiune de eliberare: >= 0,1 Uc c.c. Curent nominal de funcționare: 10 A la 30 V (CC) conform UL
10 A la 30 V (CC) conform IEC
10 A la 250 V (CA) conform UL
10 A la 250 V (CA) conform IEC
Curent de sarcină: 10 A la 250 V AC
Capacitate minimă de comutare: 500 mW la 100 mA, 5 V DC
Capacitate maximă de comutare: 2500 VA
Tip de control: Buton de testare blocabil
Rezistență medie: 1100 Ohm la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V DC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Caracteristici de funcționare
Frecvență de funcționare: <= 1800 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Rezistență dielectrică: 1000 V c.a. între contacte cu microîntrerupere
5000 V c.a. între bobină și contact cu izolație întărită
1300 V c.a. între conectori și carcasă cu izolație de bază
Rezistență nominală la tensiune de impuls: 1200 V CA între contacte cu micro-întrerupere
6000 V între bobină și contact cu izolație întărită
1500 V între conectori și carcasă cu izolație de bază
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Niveluri de testare: Ansamblu de grup de nivel
Descrierea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă contact: Plat (tip faston)
Condiții de mediu
Standarde: CSA C22.2 Nr. 14
IEC 61810-1
UL 508
Certificări ale produsului: CSA
CE
EAC
UL
DNV
Temperatura aerului ambiant pentru depozitare: -40...85 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C Grad de protecție IP: IP40 Umiditate relativă: 10...85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în timpul funcționării
5 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în timpul nefuncționării
