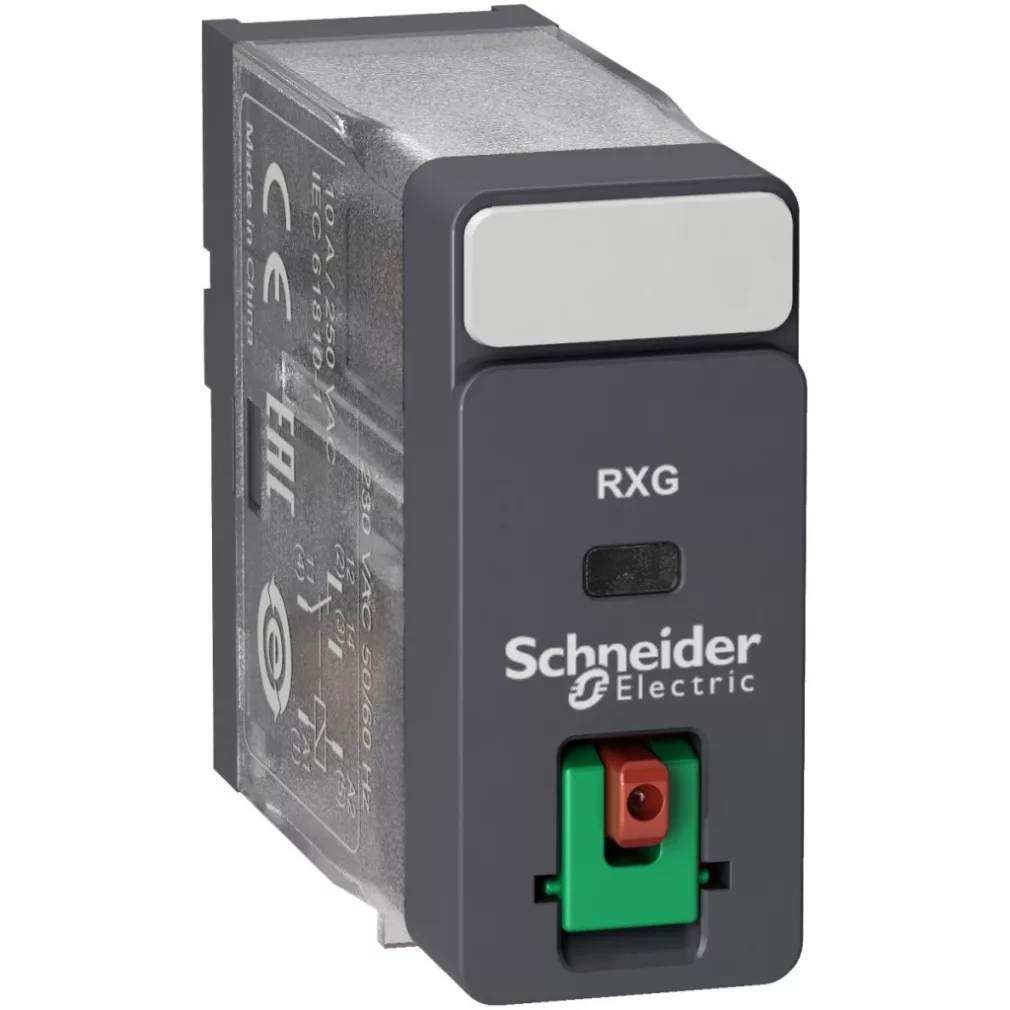

Schneider Electric Harmony RXG11F7 este un releu de interfață plug-in de înaltă calitate, care asigură o funcționare extrem de fiabilă în medii industriale. Acest releu face parte din familia de produse Harmony Electromechanical Relays, una dintre principalele linii de dispozitive de comutare electrică ale Schneider Electric. Designul compact și performanța profesională a releului RXG11F7 îl fac o alegere ideală pentru sistemele de automatizare și control în care fiabilitatea și durata lungă de viață sunt esențiale. Releul are 1 contact de comutare (1 C/O), ceea ce permite utilizarea universală în diverse sarcini de comutare. Tensiunea circuitului de control este de 120 V c.a., permițând conectarea directă la majoritatea sistemelor de control industriale. Curentul termic convențional închis este de 10 A într-un interval de temperatură de la -40 la 55 °C, asigurând o gamă largă de aplicații. Starea este indicată de un afișaj cu steag, astfel încât starea curentă de comutare este întotdeauna vizibilă în timpul funcționării. Deși nu are un indicator de stare LED, afișajul mecanic oferă o alternativă excelentă pentru verificarea vizuală a poziției releului. Releul RXG11F7 este extrem de durabil: are o durată de viață electrică de 100.000 de cicluri de comutare atât pentru sarcini NO (normal deschise), cât și pentru sarcini NC (normal închise) la 55 °C. Durata sa de viață mecanică este și mai impresionantă, de 10.000.000 de cicluri. Tensiunea nominală de izolație este de 250 V conform standardului IEC și de 300 V conform standardelor CSA și UL, ceea ce asigură un nivel adecvat de izolație pentru o funcționare sigură. Etichetarea detașabilă permite identificarea practică în dulapul de comutație. Tensiunea maximă de comutație este de 250 V c.a. sau 30 V c.c., în timp ce pragul de tensiune de cădere este mai mare sau egal cu 0,3 Uc c.a. Curentul nominal de funcționare este de 10 A (atât pentru 30 V c.c., cât și pentru 250 V c.a.), în conformitate cu standardele internaționale UL și IEC. Alte caracteristici notabile ale produsului includ un buton de testare blocabil, care permite o operare și testare ușoară. Valoarea medie a rezistenței este de 6300 Ohm la 23 °C ± 10 %, în timp ce rezistența de contact este de 100 mOhm. Rezistența de izolație este extrem de ridicată, la 1000 MOhm la 500 V DC. Releul are clasa de izolație F, ceea ce indică o rezistență ridicată la temperatură. Datele de fiabilitate de siguranță B10d sunt 100.000, coeficientul de funcționare este de 20%, iar timpul de funcționare și timpul de resetare sunt ambele de 20 ms. Viteza de funcționare este de până la 1800 cicluri/oră sub sarcină și de până la 18.000 cicluri/oră fără sarcină, ceea ce îl face potrivit pentru aplicații de înaltă frecvență. RXG11F7 are proprietăți dielectrice excepțional de stabile și rezistente: 1000 V CA între contacte cu separare micro, 5000 V CA între bobină și contact cu izolație întărită și 1300 V CA între conectori și carcasă cu izolație de bază.
Specificații tehnice RXG11F7
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXG
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Caracteristici electrice
Tensiune circuit de comandă: 120 V c.a.
Curent termic convențional închis: 10 A -40...55 °C
Indicație locală: Indicator
LED de stare: Niciunul
Durată de viață electrică: 100.000 de cicluri NO sarcină rezistivă la 55 °C, 100.000 de cicluri NC sarcină rezistivă la 55 °C
Tensiune nominală de izolație: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Marcaj detașabil: Da
Tensiune maximă de comutare: 250 V c.a., 30 V c.c.
Prag de tensiune de rezistență: >= 0,3 Uc c.a.
Curent nominal de funcționare: 10 A 30 V (c.c.) conform UL, 10 A 30 V (c.c.) conform IEC, 10 A 250 V (c.a.) conform UL, 10 A 250 V (c.a.) conform IEC
Curent de sarcină: 10 A 250 V c.a.
Capacitate minimă de comutare: 500 mW 100 mA, 5 V DC
Capacitate maximă de comutare: 2500 VA
Tip de control: Buton de testare blocabil
Rezistență medie: 6300 Ohm 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm 500 V DC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Rezistență dielectrică: 1000 V c.a. între contacte cu microseparare, 5000 V c.a. între bobină și contact cu izolație întărită, 1300 V c.a. între conectori și carcasă cu izolație de bază
Tensiune nominală de impuls rezistentă: 1200 V c.a. între contacte cu micro-separare, 6000 V între bobină și contact cu izolație întărită, 1500 V între conectori și carcasă cu izolație de bază
Caracteristici de mediu
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Niveluri de testare: Ansamblu grup de niveluri
Aspectul dispozitivului: Produs complet
Material de contact: Aliaj de argint (AgSnO2In2O3)
Formă pin: Plat (tip faston)
Standarde: IEC 61810-1, UL 508, CSA C22.2 nr. 14
Certificări ale produsului: CSA, EAC, UL, CE, DNV
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -40...70 °C
Grad de protecție IP: IP40
Umiditate relativă: 10...85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în timpul funcționării, 5 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în afara funcționării
