Relee electromecanice Schneider Electric Harmony Seria RXG11P7 releu de interfață este o componentă de automatizare extrem de compactă, dar versatilă, ideală pentru sisteme de control industrial, dulapuri de comutație și alte sisteme automatizate. Acest releu plug-in cu o tensiune de control de 230 V c.a. este fabricat din materiale de înaltă calitate, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai dure medii industriale. Relee RXG11P7 este disponibil într-o versiune cu contact de comutare (1CO), capabil să comute un curent maxim de 10 A la temperaturi cuprinse între -40 °C și 55 °C. Cel mai mare avantaj al acestui produs este capacitatea sa excepțională de comutare: poate suporta 10 A la 250 V c.a. sau 10 A la 30 V în aplicații c.c. Capacitatea sa minimă de comutare este de 500 mW la 100 mA și 5V DC, în timp ce capacitatea maximă de comutare ajunge la 2500 VA. Contactele sunt fabricate din aliaj de argint (AgSnO2In2O3), care oferă proprietăți electrice excelente și crește durata de viață a contactelor. Releul RXG11P7 are o serie de caracteristici inovatoare, inclusiv un buton de testare blocabil care permite funcționarea mecanică a releului în timpul întreținerii sau punerii în funcțiune și un indicator vizual de stare (steag) pentru depanare ușoară. Conectorii produsului sunt plat (tip faston), asigurând o instalare simplă și fiabilă. Releul are o durată de viață deosebit de lungă: durata de viață mecanică este de 10 milioane de cicluri de comutare, iar durata de viață electrică este de 100.000 de cicluri la 55 °C cu sarcină rezistivă. Viteza sa de funcționare este de până la 1800 de cicluri/oră sub sarcină sau 18000 de cicluri/oră fără sarcină. Dispozitivul are un grad de protecție IP40 și poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și 70 °C, cu o umiditate relativă de 10-85%. Releul Schneider Electric RXG11P7 oferă o protecție excelentă împotriva supratensiunii, cu protecție la supratensiune de categoria III și grad de poluare 2. Produsul este conform cu cele mai stricte standarde internaționale, inclusiv IEC 61810-1, UL 508, CSA C22.2 nr. 14 și este certificat UL, CE, EAC, CSA și DNV. Produsul are o rezistență remarcabilă la vibrații: poate rezista la vibrații de 3 gn în timpul funcționării și de 5 gn când nu este în funcțiune. Datorită dimensiunilor sale compacte (dimensiune maximă: 36,5 mm), poate fi integrat cu ușurință în majoritatea aplicațiilor industriale. Ca parte a seriei Harmony RXG, releul RXG11P7 este fabricat în conformitate cu standardele de calitate și fiabilitate ale Schneider Electric, asigurând o funcționare pe termen lung și fără probleme în sistemele de automatizare industrială.

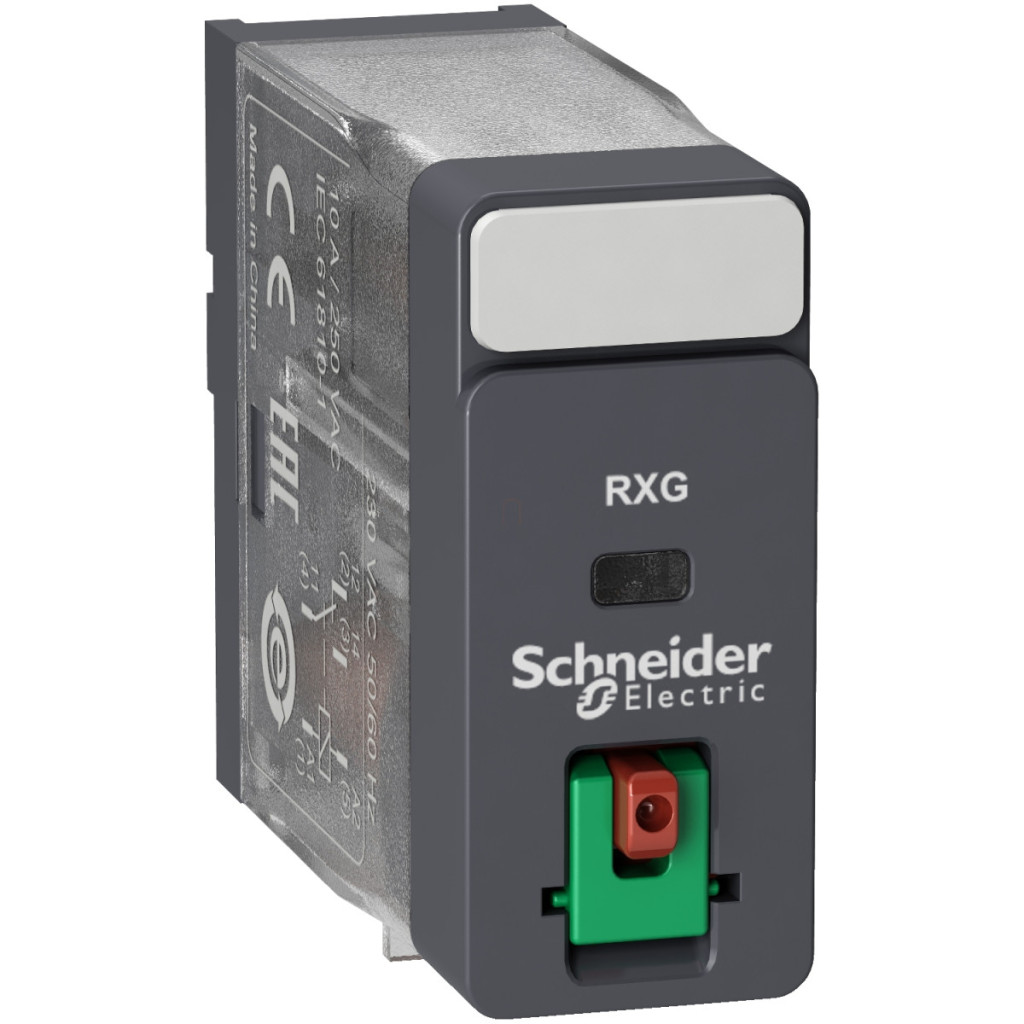

Relee electromecanice Schneider Electric Harmony - RXG11P7 - Releu de interfață RXG, 1CO, 10A, 230VAC, buton de testare date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXG
Tipul produsului: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Tensiune circuit de control: 230 V AC
Curent termic convențional închis: 10 A (-40…55 °C)
Indicație locală: Indicator
Caracteristici electrice
LED indicator de stare: Niciunul
Durată de viață electrică: 100.000 de cicluri NO (normal deschis) la sarcină rezistivă la 55 °C, 100.000 de cicluri NC (normal închis) la sarcină rezistivă la 55 °C
Tensiune nominală de izolație: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Marcaj detașabil: Da
Tensiune maximă de comutație: 250 V c.a., 30 V c.c.
Prag de tensiune de rezistență: >= 0,3 Uc c.a.
Curent nominal de funcționare: 10 A 30 V (c.c.) conform UL, 10 A 30 V (c.c.) conform IEC, 10 A 250 V (CA) conform UL, 10 A 250 V (CA) conform IEC
Curent de sarcină: 10 A 250 V CA
Putere minimă de comutare: 500 mW 100 mA, 5 V DC
Capacitate maximă de comutare: 2500 VA
Tip de control: Buton de testare blocabil
Rezistență medie: 23500 Ohm 23 °C +/- 15 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm 500 V DC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Caracteristici de funcționare
Frecvență de funcționare: <= 1.800 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Rezistență dielectrică: 1000 V c.a. între contacte cu microîntrerupere, 5000 V c.a. între bobină și contact cu izolație întărită, 1300 V c.a. între terminale și carcasă cu izolație de bază
Rezistență nominală la tensiune de impuls: 1200 V c.a. între contacte cu microîntrerupere, 6000 V între bobină și contact cu izolație întărită, 1500 V între terminale și carcasă cu izolație de bază
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Nivel de testare: Ansamblu de grup de nivel A
Descrierea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Tip pin conector: Plat (tip faston)
Date de mediu
Standarde: CSA C22.2 nr. 14, IEC 61810-1, UL 508
Certificări ale produsului: UL, CE, EAC, CSA, DNV
Temperatura ambiantă în timpul depozitării: -40 până la 85 °C
Temperatura ambiantă în timpul funcționării: -40 până la 70 °C
Grad de protecție IP: IP40
Umiditate relativă:10…85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 0,75 mm (f = 10…150 Hz) în timpul funcționării, 5 gn, amplitudine = +/- 0,75 mm (f = 10…150 Hz) în timpul nefuncționării
