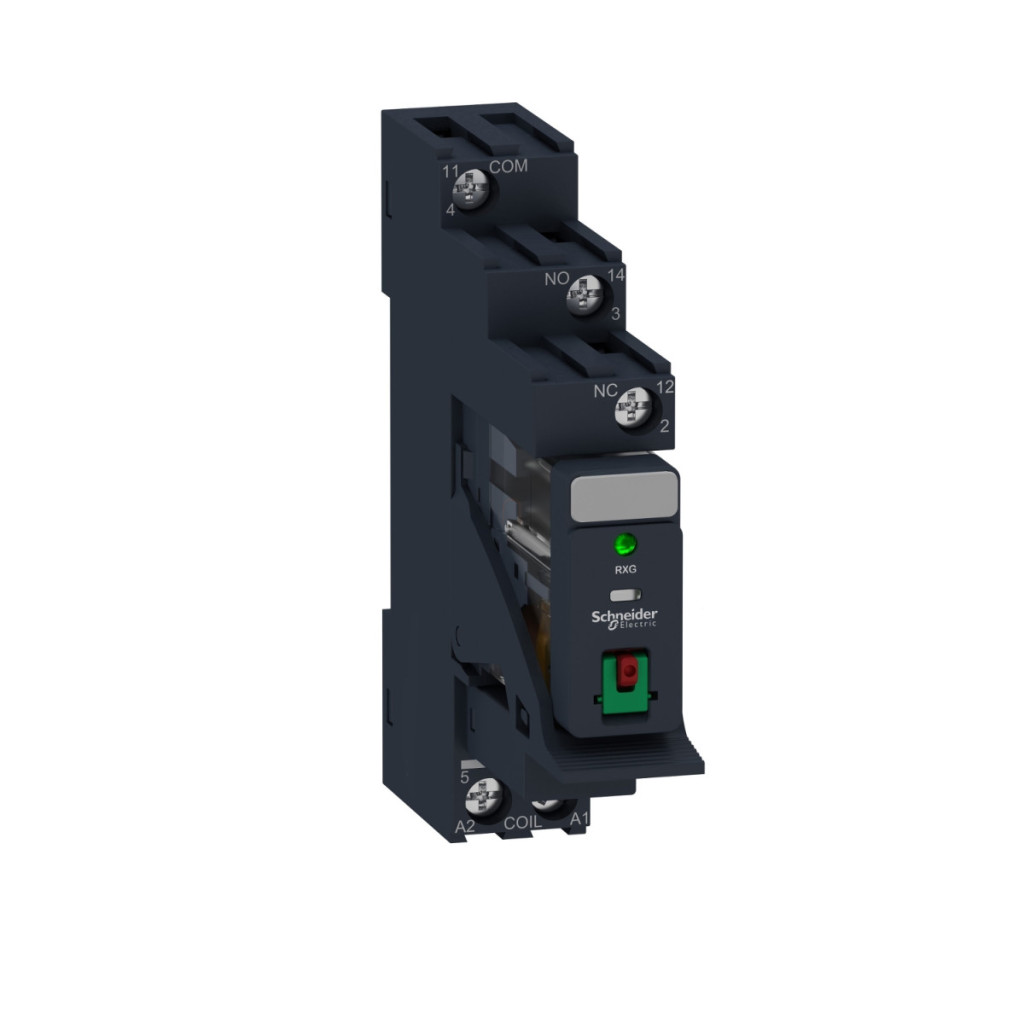

Seria RXG din familia de produse Schneider Electric Harmony Electromechanical Relays, releul de interfață de tip RXG12B7PV, este un releu de înaltă calitate, preasamblat, echipat cu conector, care oferă o soluție de comutare fiabilă pentru o gamă largă de aplicații industriale. Acest releu de interfață plug-in funcționează cu o tensiune de control de 24 V c.a. și are un contact de comutare (1 C/O) capabil să comute până la 10 amperi de curent. O caracteristică specială a releului RXG12B7PV este indicatorul LED de stare încorporat, care oferă feedback vizual cu privire la starea releului, facilitând în mare măsură depanarea și monitorizarea stării de funcționare. Produsul este, de asemenea, echipat cu un buton de testare blocabil, care permite testarea manuală a releului fără a fi necesar să se efectueze modificări la circuitul de control. Această opțiune este deosebit de utilă în timpul punerii în funcțiune sau întreținerii sistemului. Releul Harmony RXG12B7PV are parametri electrici remarcabili. Cu un curent nominal de comutare de 10 A, puterea maximă de comutare este de 2500 VA CA sau 300 W CC, iar puterea minimă de comutare este de 500 mW (100 mA, 5 V CC). Fiabilitatea excepțională a produsului se reflectă și în durata sa de viață impresionantă: durata de viață mecanică este de 10 milioane de cicluri de comutare, iar durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă. Viteza de funcționare a releului este remarcabilă, cu un timp de funcționare de numai 20 ms și un timp de recuperare de 20 ms. Dispozitivul are o rezistență medie a bobinei de 260 ohmi la 23 °C (±10%) și o rezistență de contact de 100 mOhm. Produsul are o rezistență de izolație de 1000 MOhm la 500 V CC, ceea ce asigură o izolație electrică excelentă. Designul releului Schneider Electric RXG12B7PV permite aplicații extrem de versatile. Dimensiunile sale compacte (79,6 mm × 15,6 mm × 72 mm) îl fac ideal pentru instalarea în spații înguste. Gradul de protecție IP20 oferă o protecție adecvată în medii industriale standard. Intervalul de temperatură de funcționare al produsului, de la -40 °C la +70 °C, permite utilizarea acestuia în condiții de mediu extreme. Releul este conform cu numeroase standarde internaționale, inclusiv IEC 61810-1, CSA C22.2 Nr. 14, UL 508 și IEC 61984, și are mai multe certificări (EAC, CSA, UL, CE, DNV), care garantează calitatea și fiabilitatea ridicate ale produsului. Releul de interfață RXG12B7PV este recomandat în special pentru sisteme de control industrial, aplicații de automatizare și domenii în care funcția de comutare fiabilă și durata lungă de viață sunt esențiale.
Relee electromecanice Schneider Electric Harmony - Date tehnice RXG12B7PV
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXG
Tipul produsului: Releu plug-in preasamblat cu soclu
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Tensiune circuit de comandă [Uc]: 24 V c.a.
Curent termic convențional închis [Ithe]: 10 A Date suplimentare LED indicator de stare: Da 100.000 de cicluri fără sarcină rezistivă la 55 °C
Tensiune nominală de izolație [Ui]: 250 V în conformitate cu standardul IEC
Marcaj detașabil: Da
Tensiune maximă de comutație: 250 V
Pragul tensiunii de cădere: >= 0,3 Uc AC
Curent nominal de funcționare [Ie]: 10 A la 30 V (CC) în conformitate cu standardele UL și IEC
Curent nominal de funcționare [Ie]: 10 A la 250 V (AC) în conformitate cu standardele UL și IEC
Curent de sarcină: 10 A
Putere minimă de comutare: 500 mW la 100 mA, 5 V CC
Putere maximă de comutare: 2500 VA CA și 300 W CC
Tip de control: Buton de testare blocabil
Rezistență medie: 260 Ohm la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V DC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Frecvență de funcționare: <= 1.800 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Caracteristici tehnice
Factor de utilizare: 20%
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Dispunerea terminalelor de contact: Separate
Conexiuni - terminale: Conector, cabluri flexibile cu capete de cablu și cabluri solide fără capete de cablu
Rezistență dielectrică: 1000 V c.a. între contacte cu separare micro
Rezistență dielectrică: 5000 V c.a. între bobină și contact cu izolație întărită
Tensiune nominală de impuls [Uimp]: 6000 V între bobină și contact cu izolație întărită
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Nivel de testare: Ansamblu de grup de nivel A
Prezentarea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă pin: Plat (tip faston)
Mediu
Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508, IEC 61984
Certificări produs: EAC, CSA, UL, CE, DNV
Temperatura ambiantă de depozitare: -40…85 °C
Temperatura ambiantă de funcționare: -40…70 °C
Grad de protecție IP: IP20
Umiditate relativă:10…85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în funcționare
