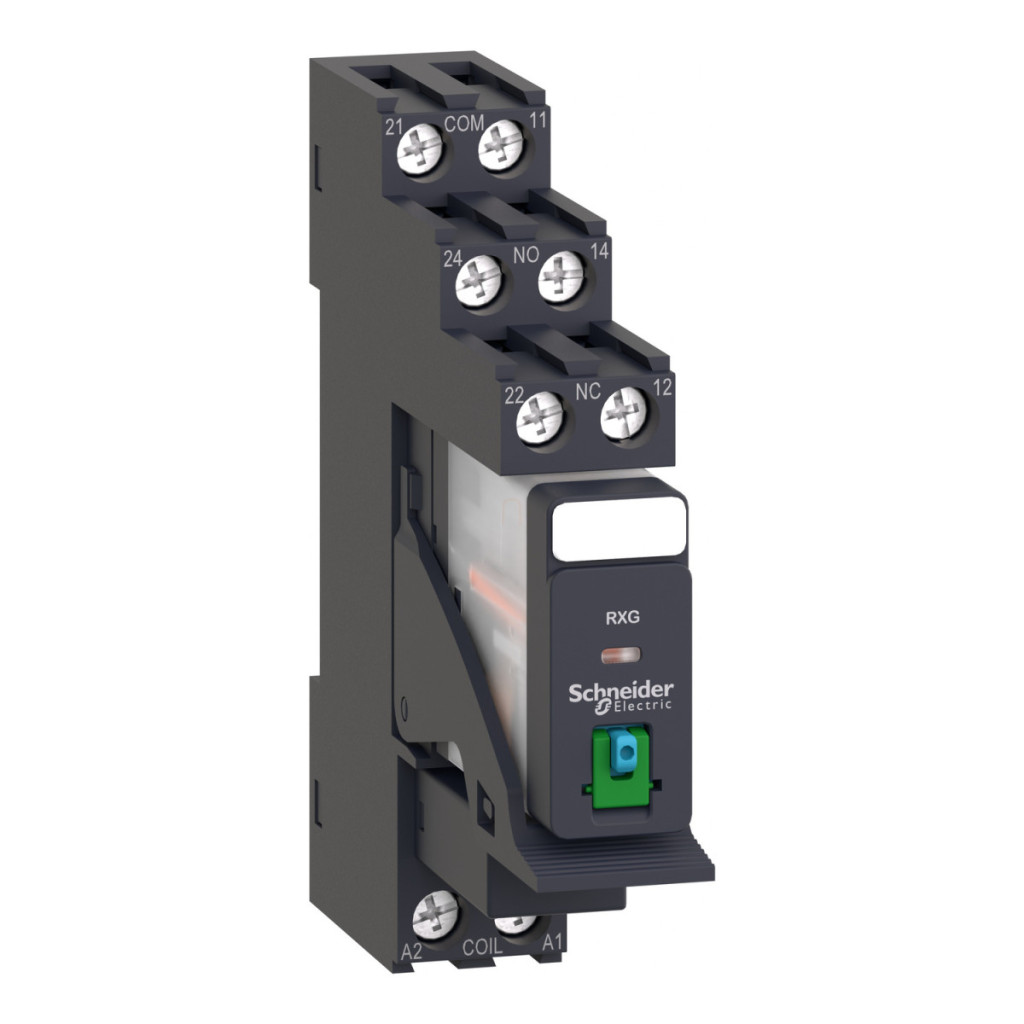

Schneider Electric Harmony RXG21BDPV este o priză de releu cu interfață plug-in preasamblată, de înaltă calitate, care face parte din seria de relee electromecanice Harmony. Acest releu compact este alegerea ideală pentru aplicații industriale în care sunt necesare performanțe de comutare fiabile și o durată lungă de viață. Modelul RXG21BDPV funcționează cu o tensiune de control de 24 V CC și are două contacte de comutare (2 C/O) cu un curent maxim de comutare de 5 A. Contactele sunt fabricate din aliaj de argint (AgSnO2In2O3), care oferă o conductivitate electrică și o durabilitate excelente. Releul nu are un LED indicator de stare, dar are un buton de testare practic, blocabil, care vă permite să verificați funcționarea acestuia și să îl acționați manual. Releul Schneider Electric RXG21BDPV are proprietăți electrice remarcabile. Are o tensiune de izolație de 250 V și izolație întărită cu o rigiditate dielectrică de 5000 V c.a. între bobină și contacte. Releul poate efectua minimum 10 milioane de cicluri de comutare mecanică și 100.000 de cicluri de comutare electrică, ceea ce indică o fiabilitate excepțională și o durată lungă de viață. Valoarea B10d este de 100.000, ceea ce reprezintă un aspect important pentru aplicațiile de siguranță. Există o micro-separare între contacte, cu o rigiditate dielectrică de 1000 V c.a. Produsul are capacități de comutare extrem de versatile, capabile să comute până la 10 A la 250 V c.a. sau 30 V c.c. Puterea maximă de comutare este de 1250 VA c.a. sau 150 W c.c. Capacitatea minimă de comutare este de 50 mW la 10 mA, 5 V c.c. Timpul de funcționare al releului este de numai 20 ms, iar timpul de resetare este, de asemenea, de 20 ms, asigurând un răspuns extrem de rapid. Produsul are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură de funcționare de la -40 la +70 °C. De asemenea, are o rezistență remarcabilă la vibrații: 3 gn, amplitudine +/- 1,5 mm în intervalul de frecvență 10...150 Hz în timpul funcționării. Releul Schneider Electric RXG21BDPV este extrem de flexibil la conectare și acceptă diferite dimensiuni de cabluri: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu manșoane flexibile pentru capetele firelor, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu manșoane flexibile pentru capetele firelor, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) cablu solid fără manșoane sau 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) cablu solid fără manșoane. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 61810-1, CSA C22.2 Nr. 14, UL 508 și IEC 61984, și are certificări CSA, CE, EAC, UL și DNV, care garantează calitatea și siguranța în diverse domenii de aplicare și piețe. Releul Schneider Electric RXG21BDPV are dimensiuni compacte, dimensiunile principale în milimetri fiind: 79,60 x 72 x 15,60.
Relee electromecanice Schneider Electric Harmony - RXG21BDPV - Releu de interfață RXG, 2CO, 5A, 24VDC, buton de testare date tehnice
Caracteristici cheie
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXG
Tipul produsului: Releu plug-in preasamblat cu soclu
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tensiune circuit de control [Uc]: 24 V DC
Curent termic tipic închis [Ithe]: 5 A
Date suplimentare
LED indicator de stare: Niciunul
Durabilitate electrică: 100.000 de cicluri sarcină rezistivă NO la 55 °C
100.000 de cicluri sarcină rezistivă NC la 55 °C
Tensiune nominală de izolație [Ui]: 250 V conform IEC
Marcaj detașabil: Da
Tensiune maximă de comutație: 250 V
Pragul tensiunii de eliberare: >= 0,1 Uc DC
Curent nominal de funcționare [Ie]: 10 A la 30 V (CC) conform UL
10 A la 30 V (CC) conform IEC
10 A la 250 V (CA) conform UL
10 A la 250 V (CA) conform IEC
Curent de sarcină: 5 A
Capacitate minimă de comutare: 50 mW la 10 mA, 5 V CC
Capacitate maximă de comutare: 1250 VA CA
150 W CC
Tip de control: Buton de testare blocabil
Rezistență medie: 1100 Ohm la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V DC
Clasa de izolație electrică: Clasa F
Durabilitate mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100000
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Dispunerea terminalelor de contact: Separate
Rezistență dielectrică: 1000 V c.a. între contacte cu separare micro
1300 V între conectori și bază cu izolație de bază
3000 V între conectori și zona LTB cu izolație de bază
3000 V c.a. între poli cu izolație de bază
5000 V c.a. între bobină și contact cu izolație întărită
Tensiune nominală de impuls [Uimp]: 1200 V c.a. între contacte cu micro-separare
6000 V izolație întărită între bobină și contact
1500 V izolație de bază între conectori și carcasă
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Niveluri de testare: Echipament de nivel A
Prezentarea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă conector: Plat (tip faston)
Mediu
Standarde: IEC 61810-1
CSA C22.2 Nr. 14
UL 508
IEC 61984
Certificări ale produsului: CSA
CE
EAC
UL
DNV
Temperatura ambiantă pentru depozitare: -40…85 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Grad de protecție IP: IP20
Umiditate relativă:10…85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în timpul funcționării
5 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în afara funcționării
