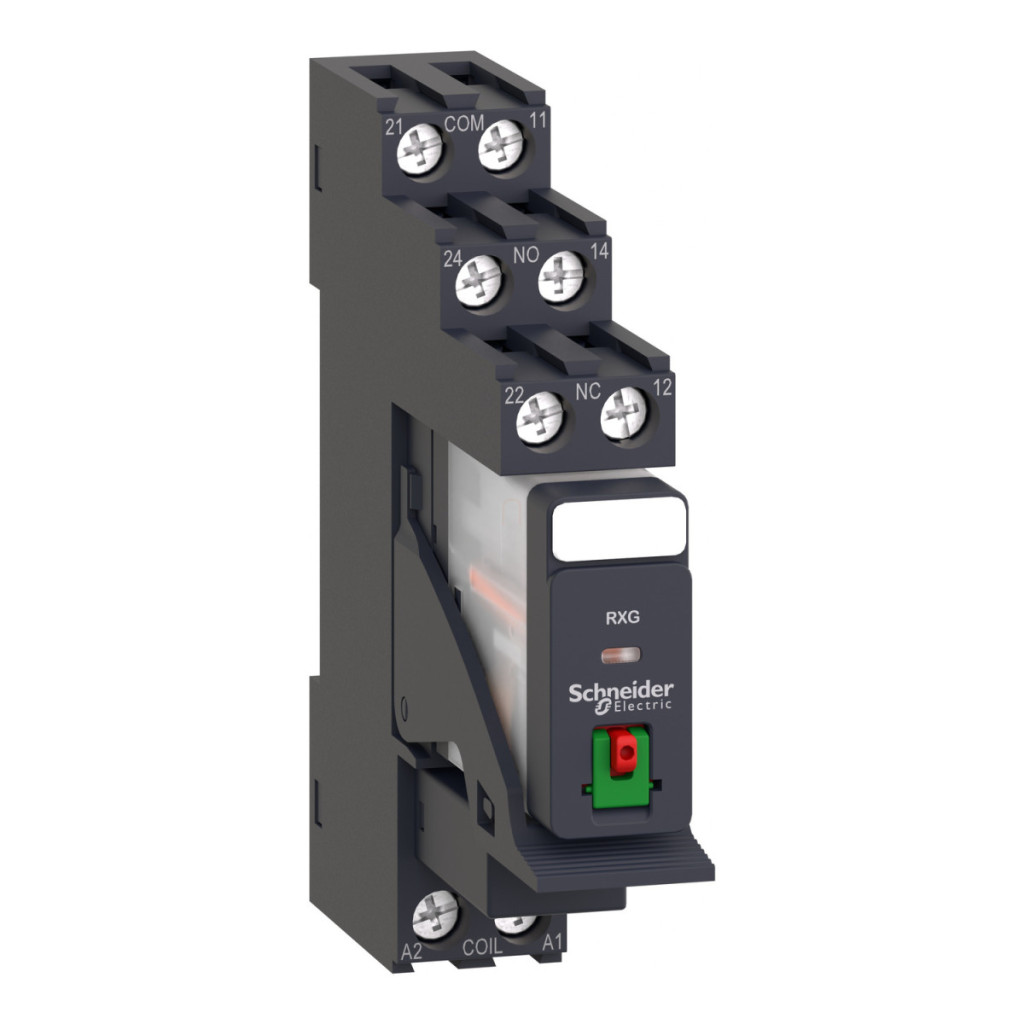

Schneider Electric RXG21P7PV este o priză de releu de interfață preasamblată de înaltă calitate din gama de produse Harmony Electromechanical Relays, ideală pentru sisteme de control industrial și aplicații de automatizare. Acest dispozitiv compact este soluția perfectă pentru diverse sarcini de control în care este necesară o comutare fiabilă. Releul Schneider Electric RXG21P7PV funcționează cu o tensiune de control de 230 V c.a. și are 2 contacte de comutare (2CO) capabile să comute un curent maxim de 5 A. O caracteristică specială a dispozitivului este butonul de testare blocabil, care vă permite să verificați funcționarea și să testați sistemul în timpul întreținerii. Designul releului oferă conexiuni cu șurub pentru o conexiune electrică fiabilă. Dispozitivul nu are un LED de stare, ceea ce poate fi avantajos în anumite aplicații. În ceea ce privește specificațiile tehnice, RXG21P7PV are o capacitate maximă de comutare de 1250 VA CA și 150 W CC, în timp ce capacitatea minimă de comutare este de 50 mW la 10 mA, 5 V CC. Contactele electrice sunt realizate din aliaj de argint (AgSnO2In2O3), care asigură o conductivitate excelentă și o durată lungă de viață. Durata de viață mecanică a releului este extrem de mare, de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri la 55 °C sub sarcină rezistivă. Conform datelor privind fiabilitatea siguranței, valoarea B10d este de 100.000. Frecvența maximă de funcționare a dispozitivului este de 1800 cicluri/oră sub sarcină și 18.000 cicluri/oră fără sarcină. Releul RXG21P7PV are o rezistență medie a bobinei de 23.500 ohmi la 23 °C (±15%), o rezistență de contact de numai 100 mOhm și o rezistență de izolație de 1000 MOhm la 500 V CC. Dispozitivul are protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -40 și +70 °C. Releul este rezistent la vibrații (3 gn, amplitudine = +/- 1,5 mm, frecvență = 10...150 Hz) în timpul funcționării și chiar mai puternice (5 gn) când nu este în funcțiune. Intervalul său de umiditate relativă este de 10-85%. Releul Schneider Electric RXG21P7PV este conform cu numeroase standarde și certificări internaționale, printre care: IEC 61810-1, CSA C22.2 nr. 14, UL 508, IEC 61984. De asemenea, are certificări EAC, CSA, UL, CE și DNV, care dovedesc fiabilitatea și siguranța utilizării sale în diverse medii industriale. Dimensiunile exacte ale dispozitivului sunt, de asemenea, disponibile: 79,6 x 15,6 x 72 mm. Produsul are proprietăți dielectrice excelente, inclusiv o rezistență de izolație de 5000 V CA între bobină și contact (cu izolație întărită).
Relee electromecanice Schneider Electric Harmony - RXG21P7PV - Releu de interfață RXG cu soclu, 2CO, 5A, 230VAC, buton de testare date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXG
Tipul produsului sau al componentei: Releu conectabil preasamblat cu soclu
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 2 C/O
Tensiune circuit de control [Uc]: 230 V AC
Curent termic convențional închis [Ithe]: 5 A
Informații suplimentare
LED de stare: Niciunul
Durată de viață electrică: 100.000 de cicluri fără sarcină de rezistență la 55 °C
Tensiune de izolare [Ui]: 250 V conform IEC
Marcaj detașabil: Da
Tensiune maximă de comutație: 250 V
Pragul tensiunii de rupere: >= 0,3 Uc AC
Curent nominal de funcționare [Ie]: 10 A la 30 V (DC) conform UL și IEC
Curent nominal de funcționare [Ie]: 10 A la 250 V (c.a.) conform UL și IEC
Curent de sarcină: 5 A
Capacitate minimă de comutare: 50 mW la 10 mA, 5 V DC
Capacitate maximă de comutare: 1250 VA AC și 150 W DC
Tip de control: Buton de testare blocabil
Rezistență medie: 23500 Ohm la 23 °C +/- 15 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V DC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Condiții de utilizare
Factor de utilizare: 20%
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Dispunerea pinilor de contact: Separată
Conexiuni - pini: Conector, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Rigiditate dielectrică: 5000 V c.a. între bobină și contact cu izolație întărită
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Niveluri de testare: Ansamblu de grup de nivel
Descrierea dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă conector: Plat (tip faston)
Condiții de mediu
Standarde: IEC 61810-1, CSA C22.2 nr. 14, UL 508, IEC 61984
Certificări ale produsului: EAC, CSA, UL, CE, DNV
Temperatura ambiantă în timpul depozitării: -40...85 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Grad de protecție IP: IP20
Umiditate relativă: 10...85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 1,5 mm (f = 10...150 Hz) în timpul funcționării
