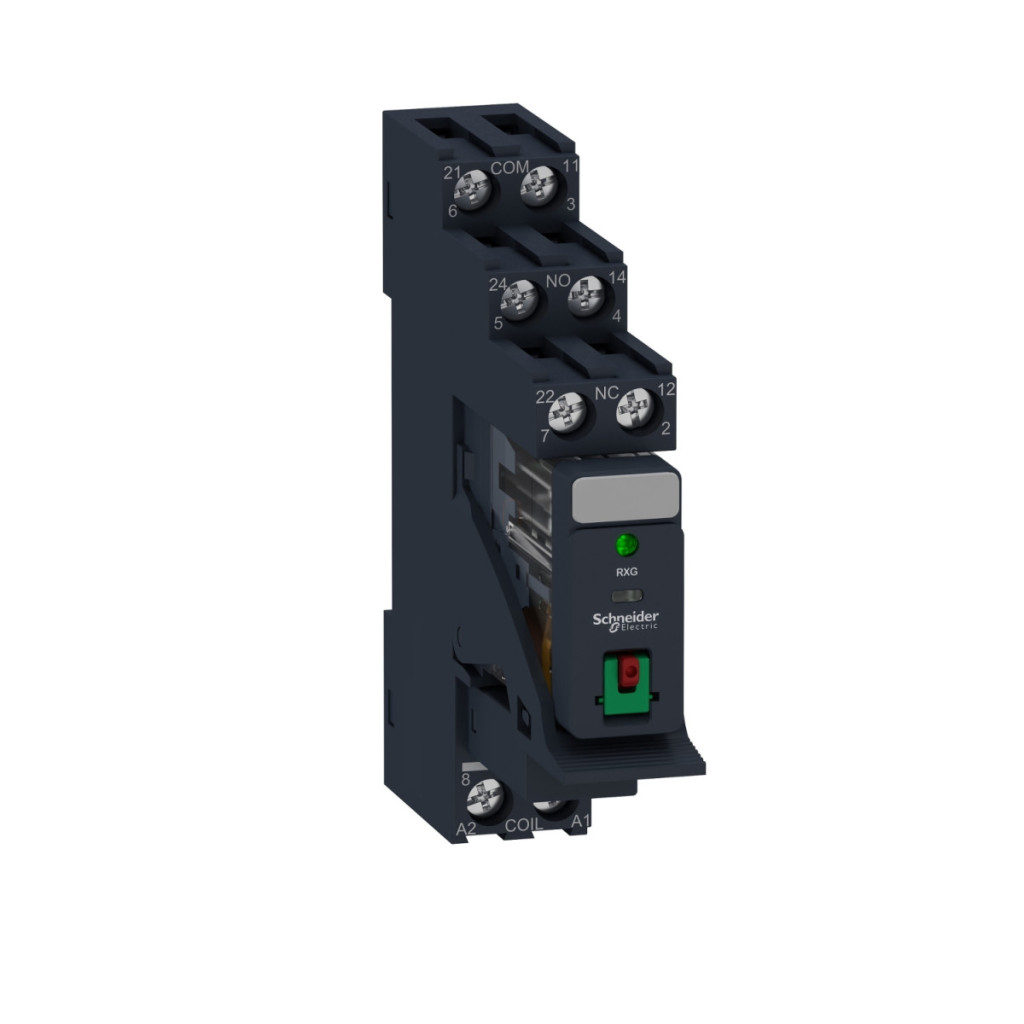

Releul de interfață Schneider Electric Harmony RXG22B7PV face parte dintr-o serie fiabilă de relee electromecanice care oferă performanțe excelente în sistemele de control industrial și aplicațiile de automatizare. Acest releu preasamblat, de tip plug-in, are un soclu, ceea ce îl face ușor de instalat și de înlocuit, reducând semnificativ timpul și costurile de întreținere. Modelul RXG22B7PV funcționează cu o tensiune de control de 24 V c.a. și are 2 contacte C/O (comutare), oferind opțiuni versatile de comutare pentru o varietate de aplicații. Curentul termic convențional închis de 5 A (Ithe) oferă o capacitate adecvată pentru o varietate de sarcini, în timp ce capacitatea maximă de comutare a dispozitivului ajunge la 1250 VA CA sau 150 W CC. Starea releului este indicată de un LED, care face ca starea de funcționare să fie imediat vizibilă, în timp ce butonul de testare blocabil permite testarea funcțională fără a fi necesară modificarea circuitului de control. Produsul se remarcă prin durabilitatea electrică și mecanică excelentă. Durata sa de viață electrică este de 100.000 de cicluri NO și NC la o sarcină de rezistență de 55 °C, în timp ce durabilitatea sa mecanică este de 10.000.000 de cicluri. RXG22B7PV are o viteză de funcționare de până la 1.800 de cicluri/oră sub sarcină și 18.000 de cicluri/oră fără sarcină, oferind o flexibilitate semnificativă într-o varietate de aplicații. Timpul de funcționare și resetare de 20 ms permite comutarea rapidă, ceea ce poate fi esențial în sistemele sensibile la timp. Schneider Electric Harmony RXG22B7PV are numeroase calificări și certificări, inclusiv conformitatea cu standardele IEC 61810-1, CSA C22.2 Nr. 14, UL 508, IEC 61984, precum și certificările EAC, CSA, UL, CE și DNV. Gradul de protecție IP20 și intervalul de temperatură de funcționare de la -40 la 70 °C asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Releul este, de asemenea, rezistent la vibrații, cu o amplitudine de 3 gn în timpul funcționării și 5 gn când nu este în funcțiune. RXG22B7PV are dimensiuni compacte (79,6 x 72 x 15,6 mm), ceea ce îl face ușor de montat în dulapuri de comandă înguste.
Relee electromecanice Schneider Electric Harmony - RXG22B7PV - Releu de interfață RXG cu soclu, 2CO, 5A, 24VAC, buton de testare, LED date tehnice
Caracteristici cheie
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXG
Tipul produsului: Releu plug-in preasamblat cu soclu
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 2 C/O
Tensiune circuit de control: 24 V AC
Curent termic convențional închis: 5 A
Caracteristici suplimentare
LED indicator de stare: Da
Durată de viață electrică: 100.000 de cicluri NO sarcină rezistivă la 55 °C, 100.000 de cicluri NC sarcină rezistivă la 55 °C
Tensiune nominală de izolație: 250 V conform IEC
Etichetă detașabilă: Da
Tensiune maximă de comutație: 250 V
Prag de tensiune de rezistență: >= 0,3 Uc AC
Curent nominal de funcționare: 10 A la 30 V (CC) conform UL și IEC, 10 A la 250 V (c.a.) conform UL și IEC
Curent de sarcină: 5 A
Capacitate minimă de comutare: 50 mW la 10 mA, 5 V c.c.
Capacitate maximă de comutare: 1250 VA c.a., 150 W CC
Tip de control: Buton de testare blocabil
Rezistență medie: 260 ohmi la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V CC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Utilizare și mediu
Factor de utilizare: 20 %
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Dispunere contacte: Separată
Rigiditate dielectrică: 1000 V c.a. între contacte cu micro-separare, 5000 V c.a. între bobină și contact cu izolație întărită
Rezistență nominală la tensiune de impuls: 1200 V c.a. între contacte cu micro-separare, 6000 V între bobină și contact cu izolație întărită
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Material contact: Aliaj de argint (AgSnO2In2O3)
Design conexiune: Plat (tip faston)
Specificații de mediu
Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508, IEC 61984
Certificări ale produsului: EAC, CSA, UL, CE, DNV
Temperatura ambiantă de depozitare: -40…85 °C
Temperatură ambiantă de funcționare: -40…70 °C
Grad de protecție IP: IP20
Umiditate relativă:10…85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în timpul funcționării, 5 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în afara funcționării
