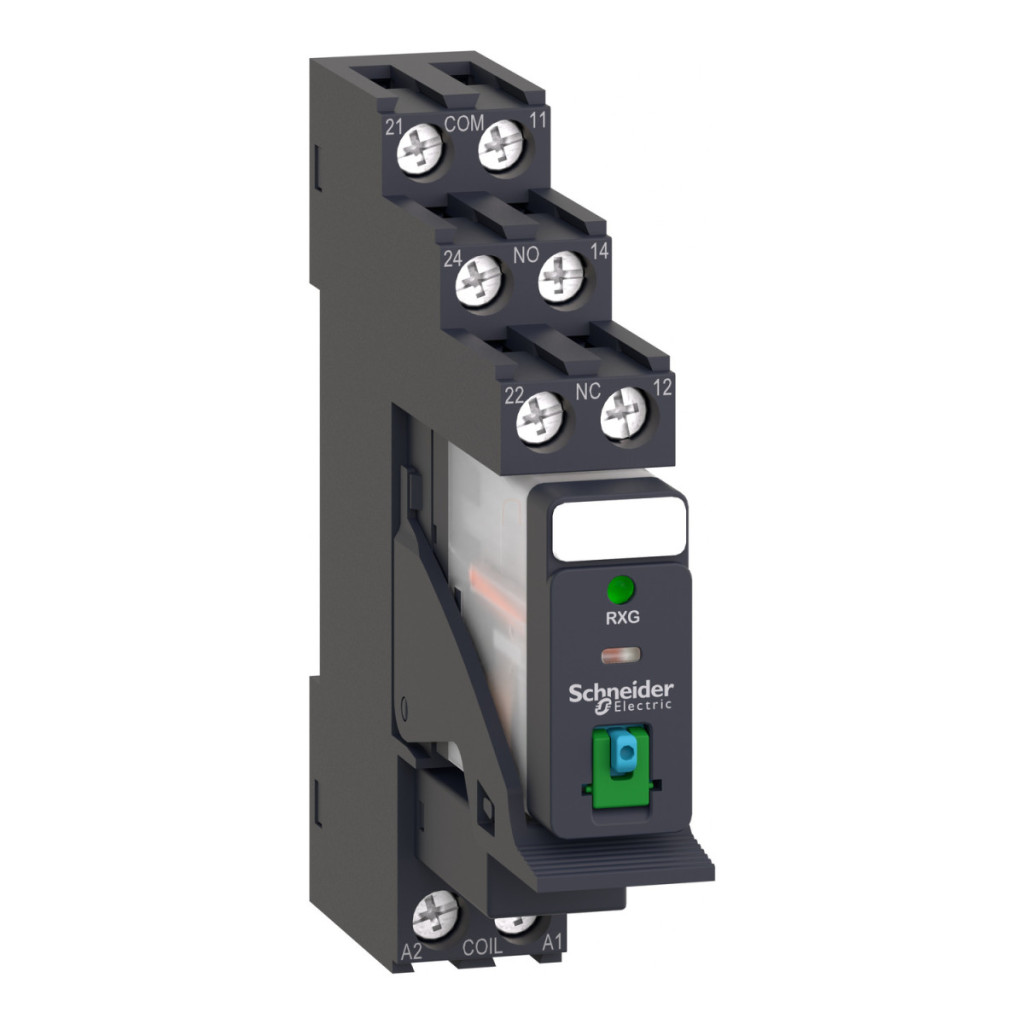

Schneider Electric Harmony RXG22BDPV este o priză de releu cu interfață plug-in preasamblată, care face parte din familia de produse de relee electromecanice Harmony. Acest releu compact, montabil pe șină DIN, este alegerea ideală pentru sisteme de control industrial, soluții de automatizare și tablouri electrice, unde durata lungă de viață și fiabilitatea sunt esențiale. Relee RXG22BDPV este disponibil într-o versiune 2 C/O (contact de comutare), care permite aplicații versatile. Funcționând cu o tensiune de control de 24 V CC, releul are o capacitate maximă de încărcare de 5 A, ceea ce îl face o alegere potrivită pentru diverse aplicații industriale. Una dintre caracteristicile remarcabile ale produsului este indicatorul de stare LED încorporat, care oferă feedback vizual cu privire la starea de funcționare a releului, facilitând diagnosticarea sistemului și depanarea. În plus, releul are un buton de testare practic, blocabil, care vă permite să verificați funcționarea acestuia fără a fi nevoie să modificați circuitul de control. Releul Schneider Electric RXG22BDPV are parametri electrici remarcabili. Tensiunea nominală de izolare a contactelor este de 250 V conform standardului IEC. Tensiunea maximă de comutare este, de asemenea, de 250 V, în timp ce curentul nominal de funcționare este de 10 A la 250 V c.a. sau 30 V c.c., în conformitate cu standardele UL și IEC. Dispozitivul are capacități excelente de comutare: puterea maximă de comutare este de 1250 VA pentru curent alternativ și 150 W pentru curent continuu. Puterea minimă de comutare este de 50 mW la 10 mA, 5 V CC. Releul are o durată de viață mecanică remarcabilă de 10 milioane de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri atât pentru contactele normal deschise, cât și pentru cele normal închise, sub sarcină rezistivă la 55 °C. Designul și caracteristicile tehnice ale produsului reprezintă o calitate excelentă. Rezistența medie a releului este de 1100 ohmi la o temperatură de 23 °C ± 10%, iar rezistența de contact este de numai 100 mOhm. Rezistența de izolație este de 1000 MOhm la o tensiune de 500 V CC. Clasa de izolație electrică este F. Dispozitivul poate funcționa la o frecvență de comutare de până la 1800 de cicluri/oră sub sarcină și până la 18000 de cicluri/oră fără sarcină. Timpul de funcționare este de 20 ms, iar timpul de resetare este, de asemenea, de 20 ms. Releul cu clasa de protecție IP20 poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, și poate rezista la vibrații cu o amplitudine de 3 gn. Conexiunile sunt potrivite atât pentru cabluri flexibile, cât și pentru cabluri rigide, cu secțiuni transversale diferite. Produsul este conform cu standardele IEC 61810-1, CSA C22.2 Nr. 14, UL 508 și IEC 61984 și este certificat CSA, CE, EAC, UL și DNV, asigurând o aplicabilitate industrială largă.
Relee electromecanice Schneider Electric Harmony - RXG22BDPV - Releu de interfață RXG cu soclu, 2CO, 5A, 24VDC, buton de testare, LED date tehnice
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXG
Tipul produsului sau componentului: Priză de releu plug-in preasamblată
Tip de releu: Releu de interfață
Tip și compoziție contact: 2 C/O
Tensiune circuit de control [Uc]: 24 V DC
Curent termic convențional închis [Ithe]: 5 A Caracteristici suplimentare LED indicator de stare Da
Durată de viață electrică: 100.000 de cicluri fără sarcină rezistivă la 55 °C
100.000 de cicluri cu sarcină rezistivă NC la 55 °C
Tensiune nominală de izolație [Ui]: 250 V conform IEC
Marcaj detașabil: Da
Tensiune maximă de comutație: 250 V
Prag de tensiune de eliberare: >= 0,1 Uc DC
Curent nominal de funcționare [Ie]: 10 A la 30 V (CC) conform UL
10 A la 30 V (CC) conform IEC
10 A la 250 V (CA) conform UL
10 A la 250 V (CA) conform IEC
Curent de sarcină: 5 A Putere minimă de comutare: 50 mW la 10 mA, 5 V DC Putere maximă de comutare: 1250 VA AC 150 W DC Tip de control: Buton de testare blocabil Rezistență medie: 1100 ohmi la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Dispunere conector de contact: Separat
Conexiuni și schemă de cablare
Conectori - blocuri terminale: Conector, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Conector, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu capăt de cablu flexibil
Conector, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără capăt de cablu solid
Conector, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără capăt de cablu solid
Rezistență dielectrică
Rezistență dielectrică: 1000 V c.a. între contacte cu micro-separare
1300 V între conectori și bază cu sistem de izolație de bază
3000 V între conectori și zona LTB cu sistem de izolație de bază
3000 V c.a. între poli cu sistem de izolație de bază
5000 V c.a. între bobină și contact cu izolație întărită
Tensiune nominală de impuls rezistentă
Tensiune nominală de impuls rezistentă [Uimp]: 1200 V c.a. între contacte cu micro-separare
6000 V între bobină și contact cu izolație întărită
1500 V între conectori și carcasă cu sistem de izolație de bază
Condiții de mediu
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Nivel de testare: Ansamblu de grup de nivel A
Aspectul dispozitivului: Produs complet
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă pin: Plat (tip faston)
Greutate netă: 0,065 kg
Standarde și certificări
Standarde: IEC 61810-1
CSA C22.2 Nr. 14
UL 508
IEC 61984
Certificări ale produsului: CSA CE EAC UL DNV Parametri de mediu Temperatură de depozitare: -40 până la 85 °C Temperatură de funcționare: -40 până la 70 °C Grad de protecție IP: IP20 Umiditate relativă: 10 până la 85 % Vibrații: 0 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la 100 Hz, 10 până la -40…70 °C
Grad de protecție IP: IP20
Umiditate relativă: 10…85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 1,5 mm (f = 10...150 Hz) în timpul funcționării 5 gn, amplitudine = +/- 1,5 mm (f = 10...150 Hz) când nu este în funcțiune
