Schneider Electric Harmony RXG23BDPV este un releu de interfață de calitate profesională, preasamblat, care face parte din gama fiabilă de relee electromecanice Harmony. Acest releu electromecanic special conceput oferă o soluție ideală pentru aplicații de control industrial, în care dimensiunile compacte și funcționarea fiabilă sunt aspecte importante. Modelul RXG23BDPV are o tensiune de comandă de 24 V CC și conține 2 contacte inverse (2CO), permițând o conectare versatilă a circuitelor în diverse aplicații. Releul are numeroase caracteristici remarcabile, care îl diferențiază de produsele similare. Curentul nominal de 5 A și tensiunea maximă de comutație de 250 V permit o gamă largă de utilizări. Indicatorul de stare cu LED încorporat face vizibilă imediat starea de funcționare a releului, facilitând depanarea și monitorizarea sistemului. Aceasta este o funcție deosebit de utilă în sistemele complexe, unde este importantă o reacție vizuală rapidă. Releul nu dispune de un buton de testare blocabil, ceea ce poate constitui un avantaj în anumite medii de aplicare, din perspectiva unei utilizări mai simple și a evitării acționării accidentale. RXG23BDPV se mândrește cu o durabilitate electrică și mecanică remarcabilă. Durata de viață electrică a produsului de 100.000 de cicluri la sarcină rezistivă NO și NC (la 55 °C), precum și durata de viață mecanică uimitoare de 10 milioane de cicluri garantează o funcționare fiabilă pe termen lung. Rezistența medie a releului este de 1100 Ohm (23 °C ± 10%), iar rezistența de contact este de doar 100 mOhm, ceea ce asigură o conducție eficientă a curentului și minimizează pierderile de căldură. Rezistența de izolație este extrem de ridicată, de 1000 MOhm la o tensiune de 500 V CC, ceea ce asigură o izolație electrică excelentă. Produsul a fost clasificat în clasa de izolație electrică F, ceea ce îi consolidează și mai mult fiabilitatea și siguranța. Conform datelor de fiabilitate și siguranță, valoarea B10d este de 100.000, ceea ce reflectă standardul ridicat de calitate. Parametrii tehnici și caracteristicile de performanță ale releului de interfață RXG23BDPV sunt impresionante. Produsul are capacități de încărcare excelente, capacitatea maximă de comutație fiind de 1250 VA CA sau 150 W CC, în timp ce capacitatea minimă de comutație este de 50 mW la 10 mA, 5 V CC. Timpul de funcționare și de revenire de 20 ms asigură un timp de răspuns rapid. Curentul nominal de funcționare (Ie) este de 10 A la 30 V (CC) și 10 A la 250 V (CA), în conformitate cu standardele IEC și UL. Reléul are, de asemenea, o rezistență dielectrică de 1000 V CA între contacte cu micro-întrerupere și o izolație impresionantă de 5000 V CA între bobină și contact cu izolație consolidată. Reléul se mândrește, de asemenea, cu o tensiune nominală de rezistență la impulsuri (Uimp) de 1200 V între contacte cu micro-întrerupere. Produsul are gradul de protecție IP20 și poate fi utilizat într-un interval de temperatură de funcționare cuprins între -40 și 70 °C, ceea ce asigură o gamă largă de posibilități de aplicare în diverse condiții de mediu.

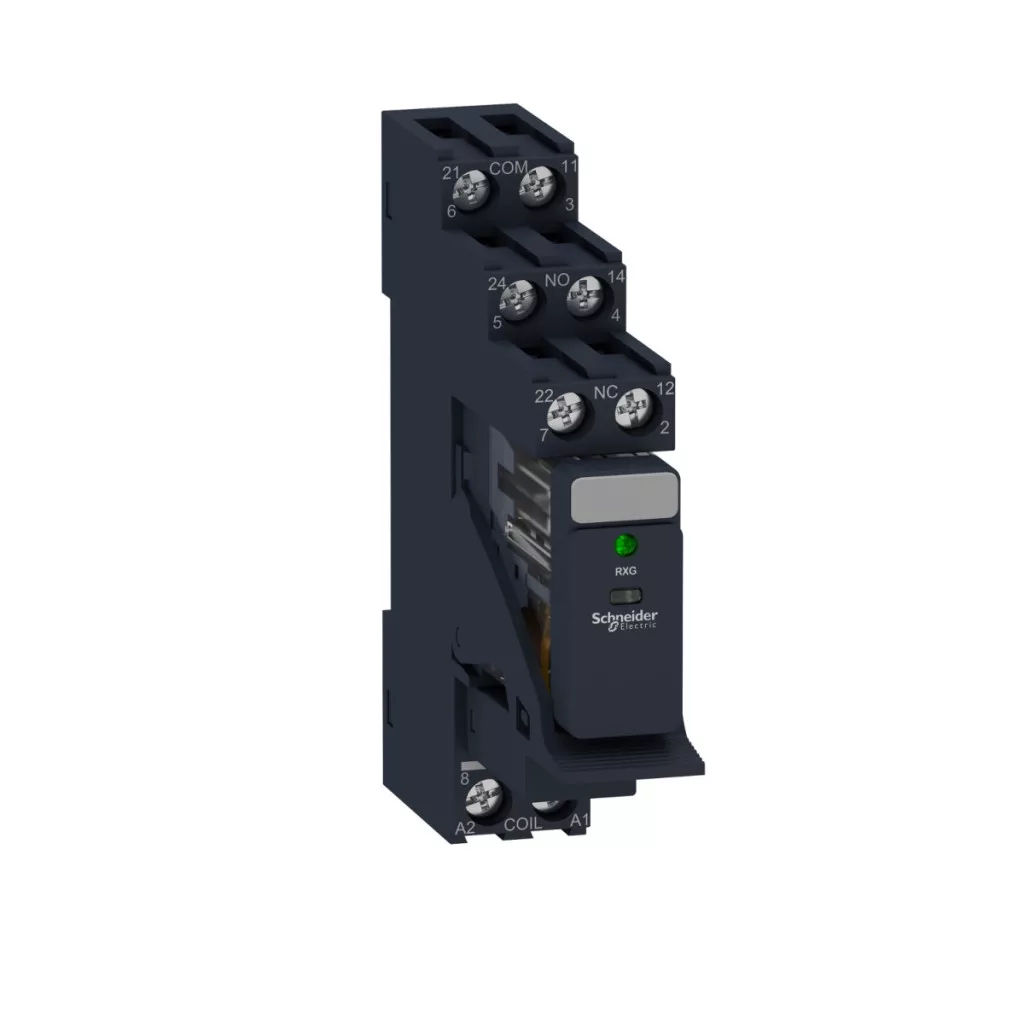

Relee electromecanice Schneider Electric Harmony - RXG23BDPV - Relé de interfață RXG cu soclu, 2CO, 5 A, 24 Vcc, Date tehnice LED
Caracteristici principale
Gama de produse: Relee electromecanice Harmony
Seria: Seria RXG
Tipul produsului sau al componentei: Relee plug-in preasamblate cu soclu
Tipul releului: Releu de interfață
Tipul și compoziția contactelor: 2 C/O (contact inversor)
Tensiunea circuitului de comandă [Uc]: 24 V CC
Curent termic convențional închis [Ithe]: 5 A
Caracteristici suplimentare
LED de stare: Da
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă NO la 55 °C
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă NC la 55 °C
Tensiune nominală de izolație [Ui]: 250 V conform standardului IEC
Inscripție detașabilă: Da
Tensiune maximă de comutație: 250 V
Prag de tensiune de eliberare: >= 0,1 Uc DC
Curent nominal de funcționare [Ie]: 10 A 30 V (CC) conform UL, 10 A 30 V (CC) conform IEC, 10 A 250 V (CA) conform UL, 10 A 250 V (CA) conform IEC
Curent de sarcină: 5 A
Capacitate minimă de comutație: 50 mW la 10 mA, 5 V DC
Capacitate maximă de comutație: 1250 VA AC, 150 W DC
Tip de comandă: Fără buton de testare blocabil
Rezistență medie: 1100 Ohm la 23 °C +/- 10 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V CC
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10000000 de cicluri
Date privind fiabilitatea de siguranță: B10d = 100000
Viteză de funcționare: <= 1800 cicluri/oră sub sarcină, <= 18 000 cicluri/oră fără sarcină
Date tehnice și de utilizare
Factor de utilizare: 20 %
Timp de funcționare: 20 ms
Timp de revenire: 20 ms
Dispunerea ieșirilor contactelor: Separate
Conectori - cleme: Mai multe opțiuni de conectare pentru secțiuni de cablu diferite
Rezistență dielectrică: 1000 V c.a. între contacte cu microîntrerupere, 5000 V c.a. între bobină și contact cu izolație consolidată
Tensiune nominală de rezistență la impulsuri [Uimp]: 1200 V CA între contacte cu microîntrerupere, 6000 V între bobină și contact cu izolație consolidată
Categoria de supratensiune: III
Categoria de protecție: RT I
Grad de poluare: 2
Niveluri de testare: Nivelul A, montare în grup
Materialul contactului: Aliaj de argint (AgSnO2In2O3)
Forma picioarelor de conectare: Plat (tip faston)
Greutate netă: 0,065 kg
Parametri de mediu
Standarde: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Certificări ale produsului: CSA, CE, EAC, UL, DNV
Temperatura mediului pentru depozitare: -40…85 °C
Temperatura mediului pentru funcționare: -40…70 °C
Nivel de protecție IP: IP20
Umiditate relativă: 10…85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în timpul funcționării; 5 gn, amplitudine = +/- 1,5 mm (f = 10…150 Hz) în afara funcționării
