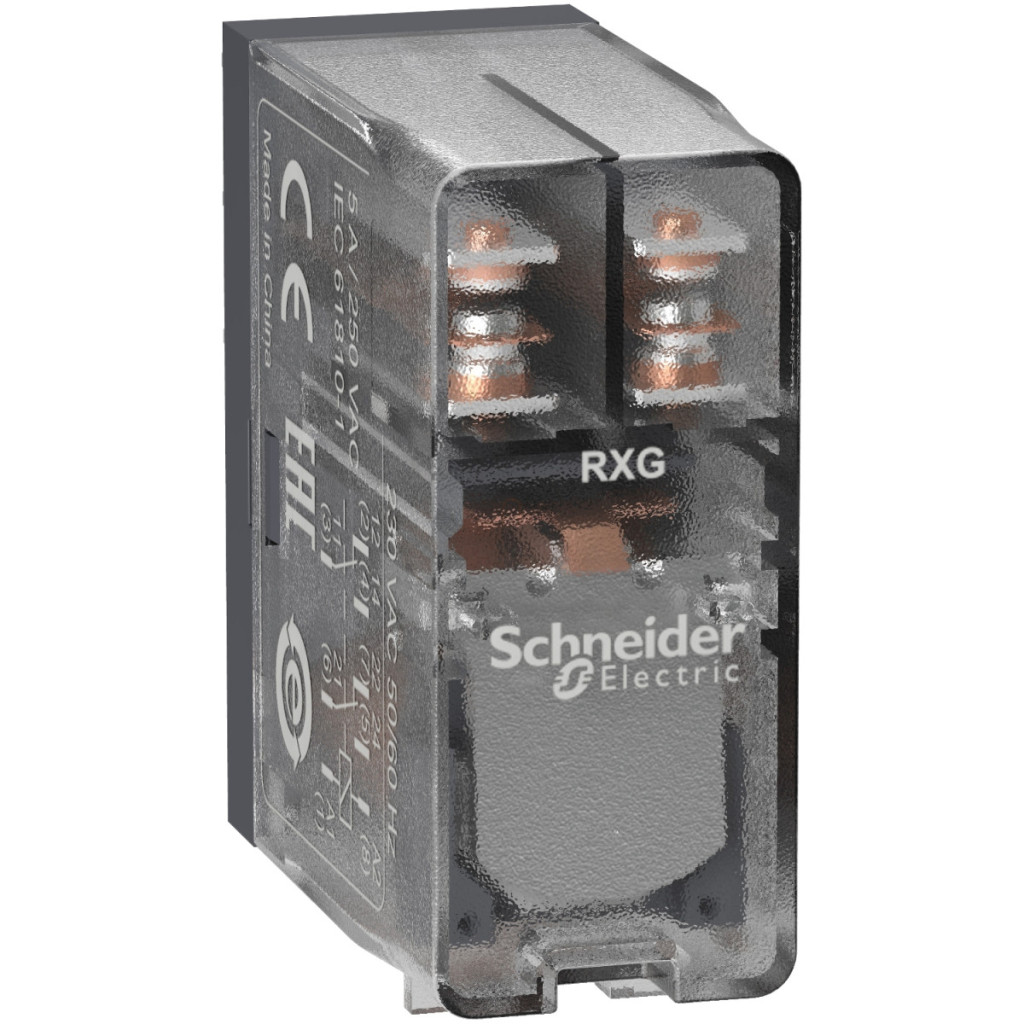

RXG25P7, parte a gamei de produse Harmony Electromechanical Relays de la Schneider Electric, este un releu compact de 5 A, care reprezintă alegerea perfectă pentru sistemele de control industrial și soluțiile de automatizare. Acest releu plug-in cu tensiune de control de 230 V c.a. și 2 contacte CO asigură o calitate excepțională și o durată de viață îndelungată chiar și în cele mai exigente medii industriale. O caracteristică specială a releului RXG25P7 este capacul său transparent, care permite inspectarea vizuală a componentelor interne și observarea directă a funcționării. Produsul nu include un LED, ceea ce îl face ideal pentru aplicații în care un indicator luminos poate fi deranjant sau inutil. Absența unui buton de testare blocabil asigură o manipulare ușoară, în timp ce designul plat (tip faston) al conectorilor facilitează instalarea rapidă și fiabilă. Releul poate fi integrat cu ușurință în sisteme de automatizare industrială, panouri de control și alte aplicații de comutare electrică în care sunt necesare o funcționare fiabilă și dimensiuni compacte. În ceea ce privește specificațiile tehnice, releul RXG25P7 are un curent termic nominal convențional închis de 5 A într-un interval de temperatură de -40...55 °C. Tensiunea maximă de comutare este de 250 V c.a. sau 30 V c.c., în timp ce curentul nominal de funcționare ajunge la 10 A atât pentru c.a., cât și pentru c.c. Are o durată de viață electrică extrem de lungă, de 100.000 de cicluri, atât pentru contactele NO, cât și pentru cele NC, la 55 °C. Durabilitatea sa mecanică este și mai impresionantă, cu 10 milioane de cicluri. Capacitatea minimă de comutare este de 50 mW la 10 mA, 5V CC, în timp ce capacitatea maximă de comutare este de 1250 VA. Rezistența medie este de 23.500 Ohm la 23 °C ± 15%, iar rezistența de contact este de 100 mOhm. Dispozitivul are protecție IP40, astfel încât funcționează fiabil chiar și la o umiditate relativă de 10-85%. Releul Schneider Electric RXG25P7 are un timp de funcționare de numai 20 ms și un timp de resetare de 20 ms, permițând comutarea rapidă. Rezistența dielectrică este de 1000 V c.a. între contacte cu microdeconectare, 5000 V c.a. între bobină și contact cu izolație întărită și 3000 V c.a. între poli cu izolație de bază. Categoria de supratensiune a releului este III, categoria de protecție este RT I, iar gradul de poluare este 2. Dispozitivul este rezistent la vibrații, cu o amplitudine de 3 gn în timpul funcționării și 5 gn în repaus. Contactele sunt realizate din aliaj de argint (AgSnO2In2O3), care asigură o conductivitate excelentă și o durată lungă de viață. Releul RXG25P7 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 61810-1, CSA C22.2 Nr. 14, și este certificat CE, CSA, EAC, UL și DNV, fiind astfel adecvat pentru utilizare într-o varietate de medii industriale din întreaga lume.
Date tehnice relee electromecanice Schneider Electric Harmony RXG25P7
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXG
Tipul produsului: Releu plug-in
Tipul releului: Releu de interfață
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Tensiune circuit de control: 230 V c.a.
Curent termic convențional închis: 5 A la -40...55 °C
Caracteristici suplimentare
LED indicator de stare: Niciunul
Durată de viață electrică: 100.000 de cicluri pentru contacte NO la 55 °C, 100.000 de cicluri pentru contacte NC la 55 °C
Tensiune nominală de izolație: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Tensiune maximă de comutație: 250 V c.a., 30 V c.c.
Prag de rezistență la tensiune: >= 0,3 Uc c.a.
Curent nominal de funcționare: 10 A la 30 V CC conform UL și IEC, 10 A la 250 V CA conform UL și IEC
Curent de sarcină: 5 A la 250 V CA
Capacitate minimă de comutare: 50 mW la 10 mA, 5 V CC
Capacitate maximă de comutare: 1250 VA
Tip de control: Fără buton de testare blocabil
Rezistență medie: 23500 Ohm la 23 °C ± 15 %
Rezistență de contact: 100 mOhm
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Clasa de izolație electrică: Clasa F
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteza de funcționare: <= 1.800 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Date tehnice
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Rigiditate dielectrică: 1000 V c.a. între contacte cu microdeconectare, 5000 V c.a. între bobină și contact cu izolație întărită, 3000 V c.a. între poli cu izolație de bază
Tensiune nominală de impuls rezistentă: 1200 V c.a. între contacte cu microdeconectare, 6000 V între bobină și contact cu izolație întărită, 1500 V între terminale și carcasă cu izolație de bază
Categorie de supratensiune: III
Categorie de protecție: RT I
Grad de poluare: 2
Nivel de testare: Ansamblu de grup de nivel A
Material contact: Aliaj de argint (AgSnO2In2O3)
Formă contact: Plat (tip faston)
Condiții de mediu
Standarde: UL 508, IEC 61810-1, CSA C22.2 nr. 14
Certificări produs: CE, CSA, EAC, UL, DNV
Temperatură ambiantă de depozitare: -40...85 °C
Temperatură ambiantă de funcționare: -40...70 °C
Grad de protecție IP: IP40
Umiditate relativă: 10...85 %
Rezistență la vibrații: 3 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în timpul funcționării, 5 gn, amplitudine = +/- 0,75 mm (f = 10...150 Hz) în repaus
