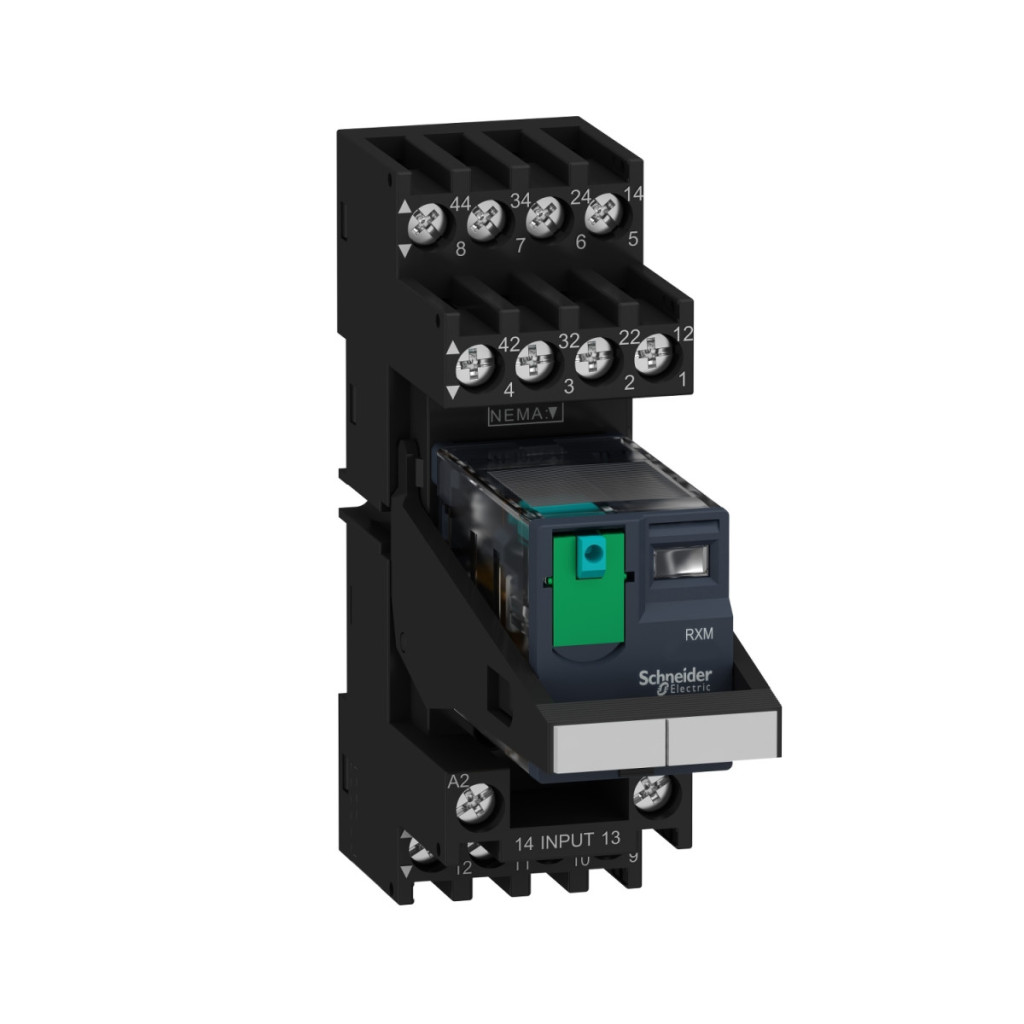

Releul miniatural RXM2AB2BDPVM din gama de produse Harmony Electromechanical Relays de la Schneider Electric este o combinație completă, preasamblată, de releu și soclu plug-in, care oferă o soluție excelentă pentru sistemele industriale de automatizare și control. Produsul combină o aplicație fiabilă și flexibilă cu un design compact, ceea ce îl face o alegere ideală pentru proiecte în care spațiul limitat și cerințele de funcționare ridicate sunt considerente importante. Releul RXM2AB2BDPVM are două contacte de comutare (2CO) care oferă o capacitate excelentă de comutare. Curentul nominal este de 10 A, ceea ce permite o gamă largă de aplicații pentru comutarea diferitelor sarcini. Releul funcționează cu o tensiune de control de 24 V c.c., iar starea de funcționare este indicată de un LED, ceea ce facilitează diagnosticarea și depanarea. Butonul de testare încorporat și blocabil permite operarea manuală și testarea releului fără a controla efectiv sistemul, ceea ce este deosebit de util în timpul punerii în funcțiune și întreținerii. Analizând parametrii tehnici ai produsului, putem observa că releul are un curent convențional de temperatură închis și un curent de ieșire continuu de 10 A. Valorile nominale ale curentului de funcționare sunt specificate în conformitate cu standardul IEC la 6 A 28 V (CC) și 6 A 250 V (CA) în stare închisă și în conformitate cu standardul UL la 10 A 28 V (CC) și 10 A 250 V (CA) în stare deschisă. Curentul minim de comutare este de 10mA, iar tensiunea minimă de comutare este de 17V, rezultând o putere minimă de comutare de 170mW. Durata de viață electrică a releului este de 100.000 de cicluri sub sarcină rezistivă, în timp ce durata de viață mecanică este de 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate remarcabilă. Intervalul nominal de tensiune de funcționare este între 19,2 și 26,4 V c.c., iar tensiunea maximă de comutare este de 250 V. Puterea maximă de comutare este de 2500 VA pentru curent alternativ și 280 W pentru curent continuu. Rezistența medie a bobinei releului este de 650 ohmi la 20 °C (±10%), iar consumul mediu al bobinei este de 0,9 W. Timpul de funcționare este de 20 ms, iar timpul de resetare este, de asemenea, de 20 ms. Produsul are un grad de protecție IP20 în conformitate cu IEC 60529, care oferă protecție împotriva pătrunderii obiectelor solide mai mari de 12,5 mm. Intervalul de temperatură de funcționare este între -40 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Rezistența la vibrații este specificată la o accelerație de 3g cu amplitudine de ±1mm (interval f=10-150Hz) pentru 5 cicluri în timpul funcționării și la o accelerație de 5g cu amplitudine de ±1mm (f=10-150Hz) pentru 5 cicluri când nu este în funcțiune. Rezistența la impact a produsului este de 10 g în timpul funcționării și de 30 g când nu este în funcțiune. Releul este conform cu mai multe standarde internaționale, inclusiv UL 508, IEC 61810-1, CSA C22.2 nr. 14 și IEC 61984, și este certificat de UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme. Dimensiunile produsului sunt 79 mm x 26,9 mm x 78,45 mm, ceea ce îl face ușor de montat în spații înguste. Releul este fabricat cu material de contact AgNi, care oferă o conductivitate electrică și o durabilitate excelente, iar pinii de conectare sunt plat (tip faston). Produsul are o dispunere mixtă a conectorilor și oferă diverse opțiuni de conectare a cablurilor: 1×0,25...1×2,5 mm² (AWG 22...14) flexibil, cu capăt de cablu; 2×0,25...2×1 mm² (AWG 22...17) flexibile, cu capete de cablu; 1×0,5...1×2,5 mm² (AWG 20...14) solide, fără capete de cablu; 2×0,5...2×1,5 mm² (AWG 20...16) solide, fără capete de cablu.
Relee electromecanice Schneider Electric Harmony - Date tehnice RXM2AB2BDPVM
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau al componentei: Releu plug-in preasamblat cu soclu
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 2 C/O (contact de comutare)
LED indicator de stare: Da
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 24 V CC
Curent convențional de temperatură închis: 10 A
Curent de ieșire continuu: 10 A
Date tehnice suplimentare
Tensiune nominală de impuls rezistentă: 4 kV pentru 1,2/50 μs
Curent nominal de funcționare: 6 A 28 V (CC) NC conform IEC
6 A 250 V (CA) NC conform IEC
10 A 28 V (CC) NO conform UL
10 A 250 V (AC) NO conform UL
Curent minim de comutare: 10 mA
Tensiune minimă de comutare: 17 V
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Limite nominale de tensiune de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare: 250 V conform IEC
Tensiune maximă de comutare: 250 V
Prag de tensiune de eliberare: >= 0,1 Uc CC
Curent de sarcină: 10 A 250 V c.a.
10 A 28 V c.c.
Timp de funcționare: 20 ms
Capacitate maximă de comutare: 2500 VA c.a.
280 W c.c.
Rezistență medie: 650 Ohm la 20 °C +/- 10 %
Consum mediu bobină: 0,9 W, DC
Durată de viață mecanică: 10.000.000 de cicluri
Siguranță și fiabilitate
Date privind siguranța și fiabilitatea: B10d = 100000
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Caracteristici fizice
Lățime totală CAD: 26,9 mm
Înălțime totală CAD: 79 mm
Adâncime totală CAD: 78,45 mm
Valoare cuplu: 1 N.m
Timp de resetare: 20 ms
Dispunerea pinilor de contact: Mixtă
Terminale de conectare: Conector, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Conector, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu capăt de cablu flexibil
Conector, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără capăt de cablu solid
Conector, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără capăt de cablu solid
Rezistență dielectrică: 1300 V c.a. între contacte cu microîntrerupere
2000 V c.a. între bobină și contact cu izolație de bază
2000 V c.a. între poli cu izolație de bază
Cod de compatibilitate: RXM
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu grup de niveluri
Material contact: AgNi
Tip conector: Plat (tip faston)
Greutate netă: 0,096 kg
Caracteristici de mediu
Temperatura ambiantă în timpul funcționării: -40…55 °C
Grad de protecție IP: IP20 conform IEC 60529
Standarde: UL 508
IEC 61810-1
CSA C22.2 Nr. 14
IEC 61984
Certificări ale produsului: UL
Lloyd's
CE
CSA
GOST
IECEE CB Scheme
Temperatura ambiantă în timpul depozitării: -40 până la 85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la impact: 10 gn în timpul funcționării
30 gn în stare nefuncțională
