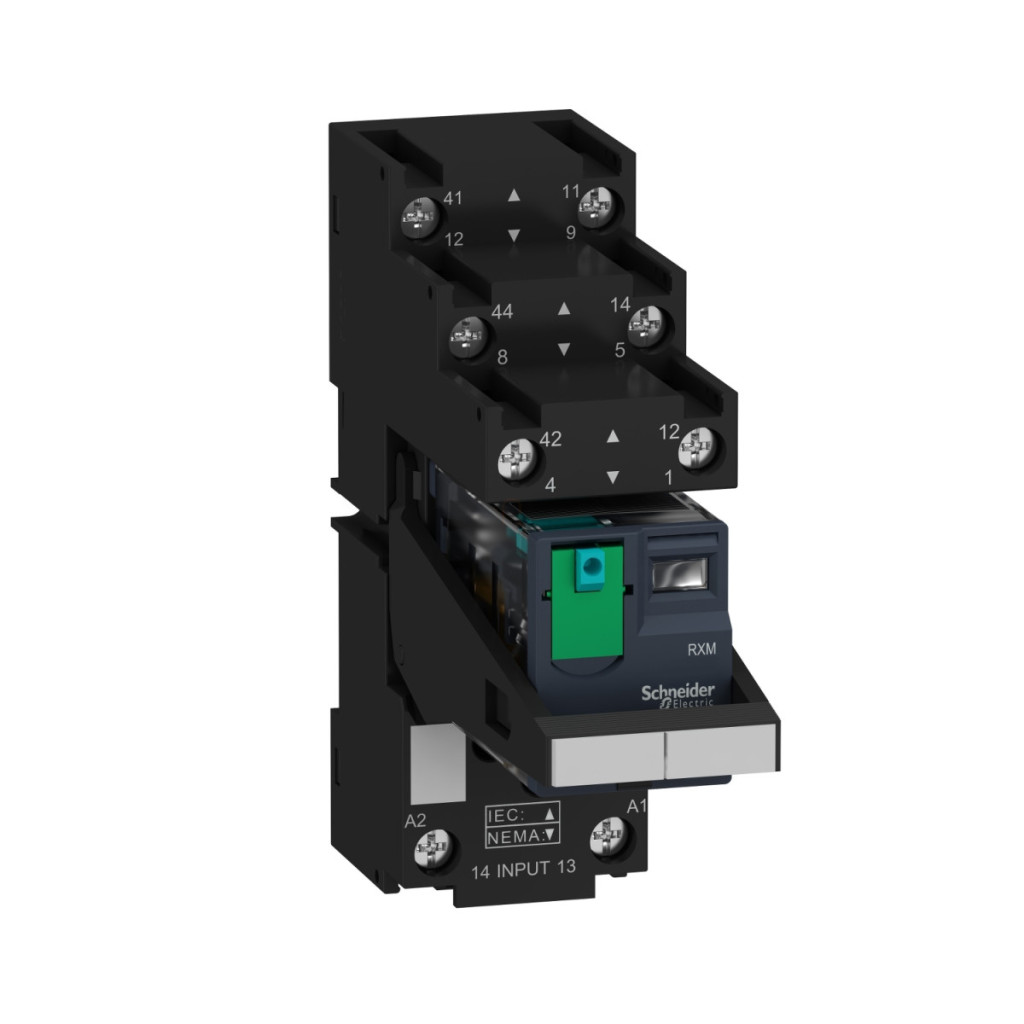

Releul RXM2AB2BDPVS din gama de produse Harmony Electromechanical Relays de la Schneider Electric este un releu miniatural preasamblat, conectabil, ideal pentru sistemele de control industrial datorită designului său compact și funcționării fiabile. Acest dispozitiv, cu o tensiune de control de 24 V c.c., este fabricat cu un design cu 2 contacte de comutare (2CO), ceea ce permite o utilizare versatilă într-o varietate de aplicații. Principalele avantaje ale releului includ un curent termic închis convențional de 12 A și un curent de ieșire continuu de 10 A, care asigură o capacitate de încărcare adecvată atât în aplicații de curent alternativ, cât și de curent continuu. LED-ul de stare încorporat permite monitorizarea ușoară a stării de funcționare a releului, în timp ce butonul de testare blocabil facilitează testarea funcționării corespunzătoare a releului. Bornele de conectare dispuse separat contribuie la simplificarea instalării și la funcționarea în condiții de siguranță. Ca parte a seriei RXM, acest produs se integrează perfect în familia de produse Harmony și este compatibil cu alte componente din serie. În ceea ce privește parametrii tehnici, releul are o durabilitate electrică și mecanică remarcabilă. Durata de viață electrică este de 100.000 de cicluri de comutare sub sarcină rezistivă, în timp ce durata de viață mecanică este de 10.000.000 de cicluri. Tensiunea nominală de izolare (Ui) este de 250 V conform standardelor IEC, iar tensiunea nominală de impuls (Uimp) este de 4 kV pentru 1,2/50 μs. Domeniul de funcționare al releului este garantat la temperaturi ambientale cuprinse între -40 °C și +55 °C, oferind o gamă largă de aplicații în diferite condiții de mediu. Gradul de protecție IP20 asigură o protecție adecvată pentru dispozitiv într-un mediu industrial normal. Releul are o gamă largă de certificări, inclusiv certificări UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme, care asigură conformitatea produsului cu standardele internaționale și fiabilitatea acestuia. Releul are dimensiuni compacte: 26,9 mm lățime, 82,8 mm înălțime și 80,35 mm adâncime, permițând o instalare care economisește spațiu. Terminalele de conectare acceptă secțiuni transversale diferite ale firelor, adaptându-se flexibil la cerințele de instalare. Materialul de contact AgNi asigură o comutare fiabilă pe termen lung, minimizând riscul de probleme de contact. Viteza de funcționare a releului este, de asemenea, remarcabilă, cu un timp de funcționare de 20 ms și un timp de resetare de 20 ms, permițând comutarea rapidă pentru un control eficient al procesului.
Relee electromecanice Schneider Electric Harmony - Date tehnice RXM2AB2BDPVS
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXM
Tipul produsului: Releu plug-in preasamblat cu soclu
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Indicator de stare: LED
Tip de control: Buton de testare blocabil
Tensiune circuit de control: 24 V CC
Curent termic convențional închis: 12 A
Curent de ieșire continuu: 10 A
Caracteristici electrice
Tensiune nominală de rezistență la impulsuri: 4 kV pentru 1,2/50 μs
Curent nominal de funcționare: 6 A 28 V (CC) NC conform IEC
6 A 250 V (CA) NC conform IEC
12 A 28 V (CC) NO conform IEC
12 A 250 V (CA) NO conform IEC
Curent minim de comutare: 10 mA
Tensiune minimă de comutare: 17 V
Capacitate minimă de comutare: 170 mW la 10 mA, la 17 V
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă
Intervalul tensiunii nominale de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare: 250 V conform IEC
Tensiune maximă de comutare: 250 V
Pragul tensiunii de rupere: >= 0,1 Uc CC
Curent de sarcină: 12 A 250 V CA
12 A 28 V CC
Timp de funcționare: 20 ms
Capacitate maximă de comutare: 3000 VA AC
336 W DC
Rezistență medie: 650 Ohm la 20 °C +/- 10 %
Consum mediu bobină: 0,9 W, DC
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici mecanice
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20 %
Lățime totală CAD: 26,9 mm
Înălțime totală CAD: 82,8 mm
Adâncime totală CAD: 80,35 mm
Valoare cuplu: 1 N.m
Timp de resetare: 20 ms
Dispunere conexiune contact: Separată
Caracteristici de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP20 conform IEC 60529
Standarde: UL 508
IEC 61810-1
CSA C22.2 Nr. 14
IEC 61984
Certificări ale produsului: UL
CE
CSA
GOST
IECEE CB Scheme
Temperatura ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul nefuncționării
Rezistență la șocuri: 10 gn în timpul funcționării
30 gn în timpul nefuncționării
Caracteristici de conectare
Conexiuni - terminale: Conector, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Conector, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu capăt de cablu flexibil
Conector, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără capăt de cablu solid
Conector, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără capăt de cablu solid
Rezistență dielectrică: 1300 V c.a. între contacte cu microdeconectare
2000 V c.a. între bobină și contact cu izolație de bază
2000 V c.a. între poli cu izolație de bază
Cod de compatibilitate: RXM
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu de grup de nivel A
Material contact: AgNi
Formă pin: Plat (tip faston)
