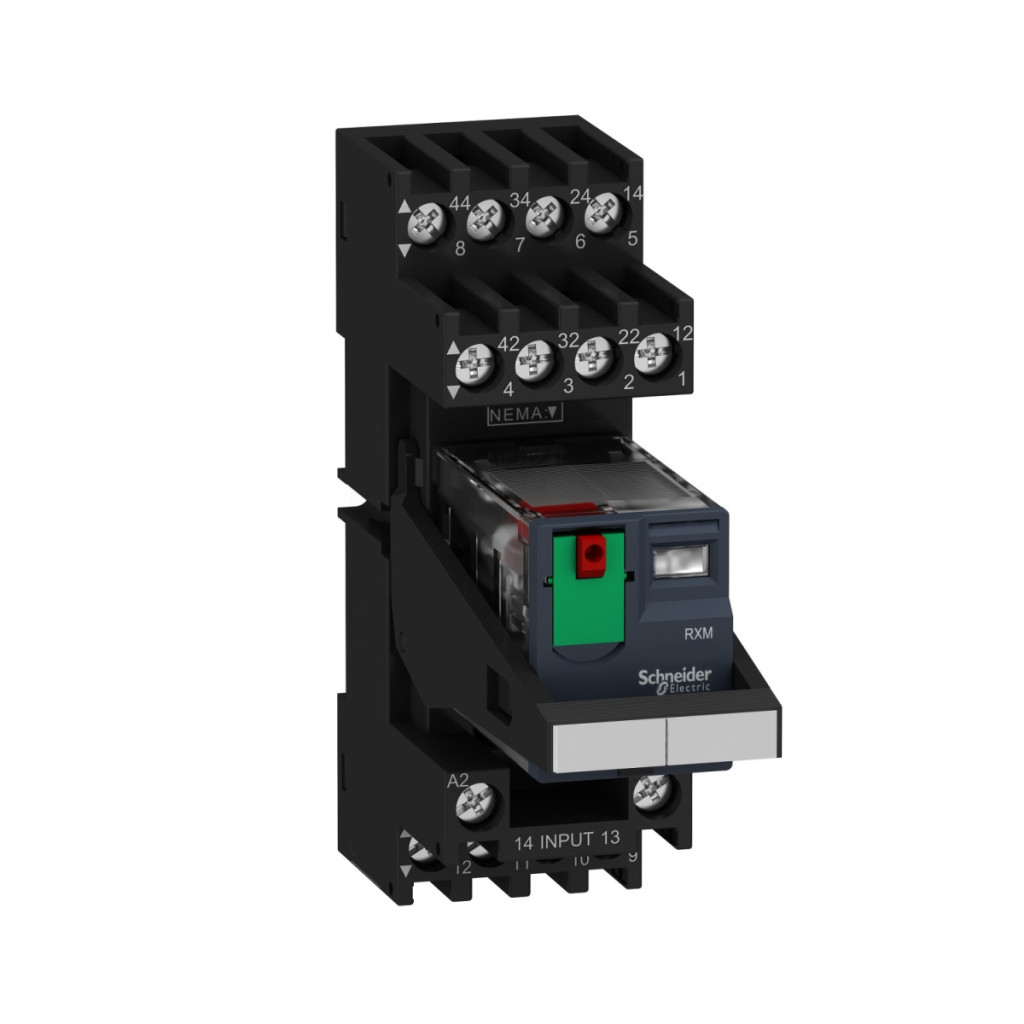

Releul electromecanic miniatural RXM4AB1P7PVM din seria Harmony Electromechanical Relays RXM de la Schneider Electric oferă o soluție completă, gata de utilizare, pentru aplicații industriale de automatizare și control. Acest releu preasamblat, de tip plug-in, este dotat cu un soclu, astfel încât poate fi instalat imediat, reducând la minimum timpul și costurile de instalare. Produsul are patru contacte de comutare (4CO), oferind opțiuni versatile de comutare pentru o varietate de aplicații. Curentul nominal de 6 A permite releului să gestioneze sarcini mici și medii, în timp ce tensiunea de control de 230 V c.a. 50/60 Hz este compatibilă cu majoritatea sistemelor industriale europene. Contactele normal deschise (NO) ale releului pot comuta sarcini de până la 6A la 250V AC sau 28V DC, în timp ce contactele normal închise (NC) pot gestiona curenți de 3A la aceleași niveluri de tensiune. Una dintre caracteristicile cheie ale produsului este butonul de testare blocabil, care permite controlul manual al funcționării releului și forțarea stării comutatorului, facilitând depanarea și întreținerea sistemului. Această caracteristică este deosebit de utilă în timpul punerii în funcțiune și al inspecțiilor periodice. Releul are o dispunere mixtă a conectorilor, care oferă opțiuni flexibile de conectare. Conectorii acceptă secțiuni transversale diferite ale firelor: fire flexibile de 0,25-2,5 mm² cu manșoane sau fire solide de 0,5-2,5 mm² fără manșoane. Releul Schneider Electric RXM4AB1P7PVM are o durabilitate electrică și mecanică remarcabilă: durata sa de viață electrică este de 100.000 de cicluri de comutare sub sarcină de rezistență, în timp ce durata sa de viață mecanică ajunge la 10 milioane de cicluri. Această durată lungă de viață reduce semnificativ costurile de întreținere și crește fiabilitatea sistemului. Releul poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...+55 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Clasa de protecție IP20 oferă o protecție adecvată împotriva prafului și a obiectelor străine într-un mediu industrial standard. Produsul este conform cu numeroase standarde internaționale și are diverse certificări, inclusiv certificările UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme, care confirmă calitatea sa ridicată și adecvarea pentru utilizare pe piețele globale. Dimensiunile compacte ale releului (lățime: 26,9 mm, înălțime: 79 mm, adâncime: 78,45 mm) îl fac ideal pentru aplicații în care economisirea spațiului este importantă. Produsul are un cod de compatibilitate RXM, care ajută integratorii și proiectanții de sisteme să selecteze accesoriile și suplimentele potrivite.
Relee electromecanice Schneider Electric Harmony - Date tehnice RXM4AB1P7PVM
Caracteristici principale
Tipul produsului: Releu plug-in preasamblat cu soclu
Familia de produse: Relee electromecanice Harmony
Seria: Seria RXM
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 4 C/O (contact de comutare)
LED indicator de stare: Niciunul
Tip de comandă: Buton de testare blocabil
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
Caracteristici electrice
Curent termic nominal: 6 A
Curent de ieșire continuu: 5 A
Curent nominal de funcționare:
3 A 28 V (CC) NC, conform IEC
3 A 250 V (CA) NC, conform IEC
6 A 28 V (CC) NO, conform IEC
6 A 250 V (c.a.) NO, conform IEC 6 A 277 V (c.a.) conform UL 8 A 30 V (c.c.) conform UL Curent minim de comutare: 10 mA Tensiune minimă de comutare: 17 V 17 V
Putere minimă de comutare: 170 mW la 10 mA, 17 V
Durată de viață electrică: 100.000 de cicluri la sarcină rezistivă
Intervalul tensiunii nominale de funcționare: 184...253 V CA
Tensiune de izolare: 250 V conform IEC
Tensiune maximă de comutare: 250 V
Prag de tensiune de eliberare: >= 0,3 Uc CA
Curent de sarcină: 6 A 250 V c.a., 6 A 28 V c.c.
Timp de funcționare: 20 ms
Putere maximă de comutare: 1500 VA/168 W c.a./c.c.
Rezistență medie: 15000 Ohm la 20 °C +/- 15 %
Consum mediu bobină: 1,2 W, AC
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1.200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Lățime CAD: 26,9 mm
Înălțime CAD: 79 mm
Adâncime CAD: 78,45 mm
Valoare cuplu: 1 N.m
Timp de resetare: 20 ms
Dispunere contacte: Mixt
Caracteristici de conectare și mediu
Conexiuni: Conector, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) cu manșoane flexibile
Conector, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) cu manșoane flexibile
Conector, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără manșoane solide
Conector, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără manșoane solide
Rezistență dielectrică: 1300 V c.a. între contacte cu microîntrerupător
2000 V c.a. între bobină și contact cu izolație de bază
2000 V c.a. între poli cu izolație de bază
Protecție: IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -40 până la 55 °C
Temperatura de depozitare: -40 până la 85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10…150 Hz) 5 cicluri în stare nefuncțională
Rezistență la impact: 10 gn în timpul funcționării, 30 gn în afara funcționării
Standarde și certificări
Standarde: UL 508, IEC 61810-1, CSA C22.2 Nr. 14, IEC 61984
Certificări de produs: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
