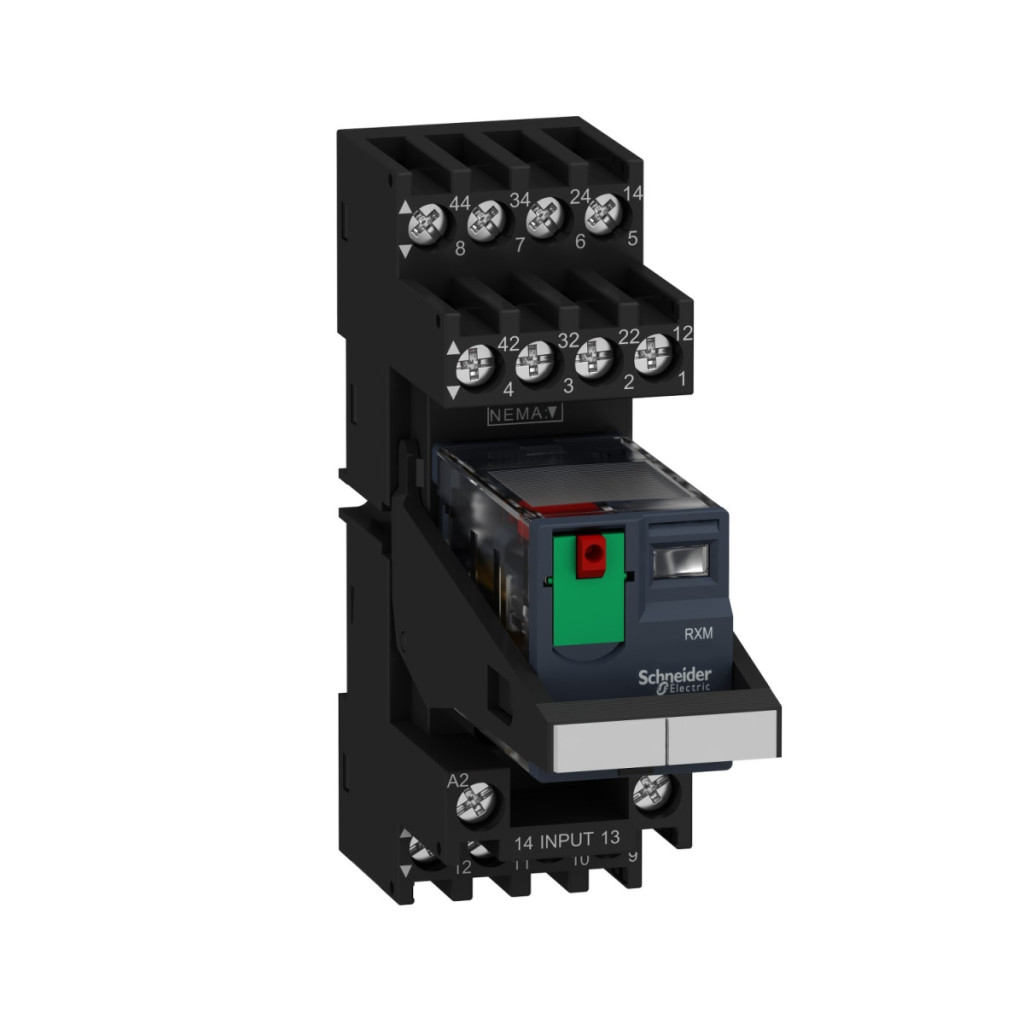

Relee electromecanice Schneider Electric Harmony - RXM4AB2P7PVM - Releu miniatural RXM, 4CO, 6A, 230VAC, buton de testare, LED, aranjament mixt date tehnice
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau al componentei: Releu plug-in preasamblat cu soclu
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 4 C/O (contact de comutare)
LED indicator de stare: Da
Tip de control: Buton de testare blocabil
Caracteristici electrice
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
Curent termic convențional închis [Ithe]: 6 A
Curent de ieșire continuu: 5 A
Tensiune nominală de impuls rezistentă [Uimp]: 2,5 kV la 1,2/50 μs
Curent nominal de funcționare [Ie]:
3 A 28 V (CC) NC conform IEC
3 A 250 V (CA) NC conform IEC
6 A 28 V (CC) NO conform IEC
6 A 250 V (CA) NO conform IEC
6 A 277 V (CA) conform UL
8 A 30 V (CC) conform UL
Curent minim de comutare: 10 mA
Tensiune minimă de comutare: 17 V
Putere minimă de comutare: 170 mW la 10 mA, 17 V
Caracteristici de fiabilitate
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: B10d = 100.000
Viteză de funcționare: <= 1.200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Caracteristici de funcționare
Limite nominale de tensiune de funcționare: 184...253 V c.a.
Tensiune nominală de izolare [Ui]: 250 V conform IEC
Tensiune maximă de comutație: 250 V
Prag de tensiune de cădere: >= 0,3 Uc CA
Curent de sarcină: 6 A la 250 V CA, 6 A 28 V c.c.
Timp de funcționare: 20 ms
Timp de resetare: 20 ms
Putere maximă de comutație: 1500 VA/168 W CA/CC
Rezistență medie bobină: 15000 ohmi 20 °C +/- 15 %
Consum mediu bobină: 1,2 W, AC
Caracteristici mecanice
Lățime totală CAD: 26,9 mm
Înălțime totală CAD: 79 mm
Adâncime totală CAD: 78,45 mm
Valoare cuplu: 1 N.m
Dispunerea pinilor de contact: mixtă
Materialul contactului: AgNi
Conexiuni - conectori: Conector pentru fire de diferite dimensiuni
Forma pinului: Plat (tip faston)
Caracteristici de mediu
Interval de temperatură de funcționare: -40…55 °C
Temperatură ambiantă de depozitare: -40…85 °C
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la vibrații:
3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la impact:
10 gn în timpul funcționării
30 gn când nu este în funcțiune
Standarde și certificări
Standarde: UL 508, IEC 61810-1, CSA C22.2 Nr. 14, IEC 61984
Certificări de produs: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Dimensiuni
Lățime: 26,9 mm
Înălțime: 79 mm
Adâncime: 78,45 mm
