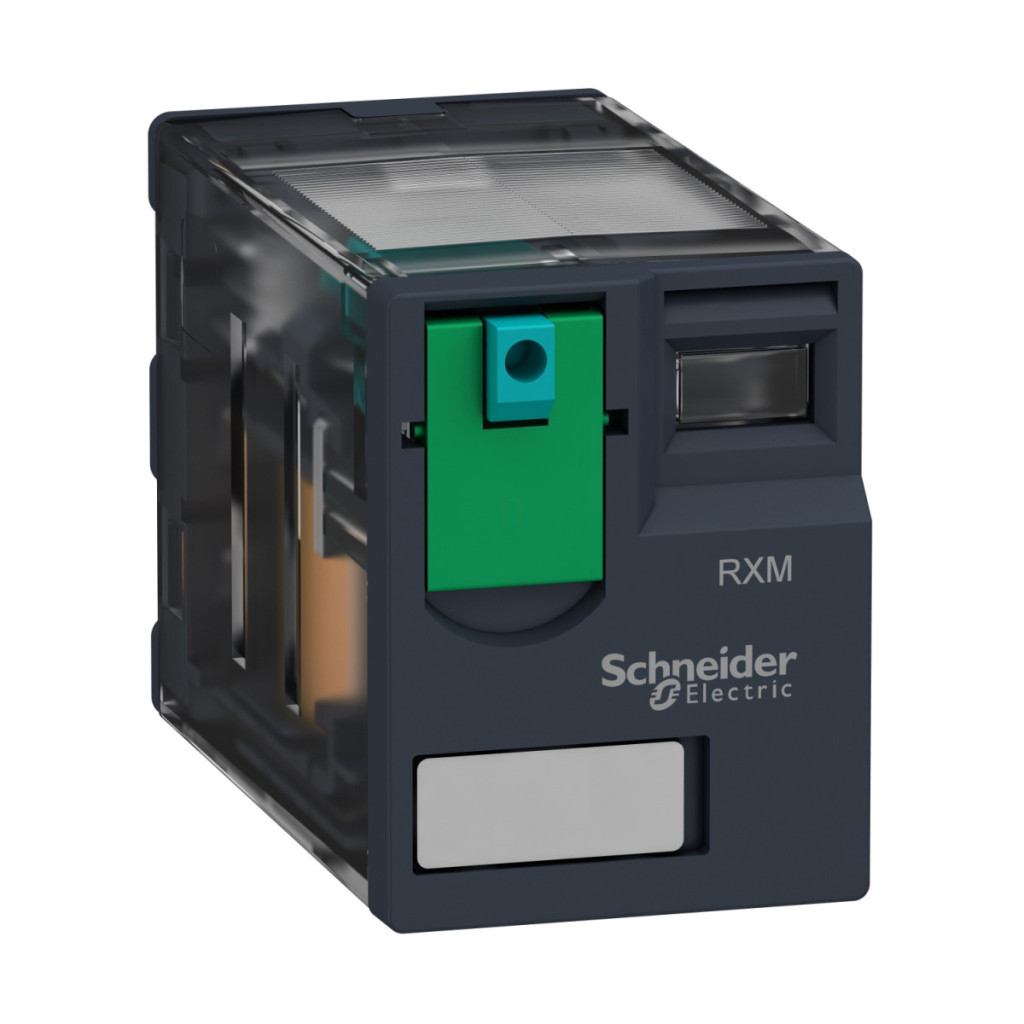

Schneider Electric RXM4GB1BD este un releu miniatural din seria Harmony Electromechanical Relays, care oferă performanțe excelente și o durată lungă de viață, în ciuda designului său compact. Acest releu cu 4CO (4 contacte de comutare) este alegerea ideală pentru sisteme de automatizare industrială, panouri de control și alte aplicații electrice în care este necesară o comutare fiabilă. Produsul funcționează cu o tensiune de control de 24 V c.c. și are un curent nominal de 3 amperi într-un interval de temperatură de funcționare de la -40 °C la 55 °C. O caracteristică specială a releului este butonul de testare blocabil, care permite controlul manual și testarea releului în timpul instalării sau întreținerii. Conectorii plat (tip faston) permit o cablare ușoară și sigură, ceea ce este deosebit de util în medii cu cabluri dense. RXM4GB1BD se mândrește cu parametri electrici excepționali, inclusiv rezistență la tensiune de impuls de 2,5 kV, care oferă o protecție semnificativă împotriva vârfurilor de tensiune. Releul are o capacitate de comutare excelentă: 2 A la 28 V c.c. și 250 V c.a. pentru contactele NO (normal deschise) și 1 A la 28 V c.c. și 250 V c.a. pentru contactele NC (normal închise), în conformitate cu standardul IEC. Conform standardului UL, aceasta este de 3A 28V CC și 277V CA. Capacitatea maximă de comutare este de 750 VA/84 W, ceea ce permite o gamă largă de aplicații. Produsul are o durată de viață mecanică remarcabilă de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică ajunge la 100.000 de cicluri sub sarcină rezistivă, în funcție de poziția de montare și de mediul de lucru. Fiabilitatea ridicată a releului este asigurată de o rezistență medie de 650 Ohm (20°C ± 10%), un consum mediu al bobinei de 0,9 W, un timp de funcționare de 20 ms și un timp de resetare de 20 ms. RXM4GB1BD are protecție IP40 în conformitate cu IEC 60529 și are numeroase certificări internaționale, inclusiv UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme. O caracteristică specială a releului RXM4GB1BD este utilizarea contactelor din argint placate cu aur, cu două capete, care asigură o conductivitate electrică excelentă și o durată lungă de viață. Releul poate fi montat în orice poziție și prezintă o rezistență excelentă la vibrații (3-5 gn) și șocuri (10-30 gn). Produsul are dimensiuni compacte și o greutate netă de numai 0,037 kg, fiind ideal pentru aplicații în care economisirea spațiului este importantă.
Relee electromecanice Schneider Electric Harmony - RXM4GB1BD - Releu miniatural RXM, 4CO, 3A, 24VDC, buton de testare, date tehnice de nivel inferior
Caracteristici principale
Seria de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 4 C/O (contact de comutare)
LED indicator de stare: Niciunul
Tip control: Buton de testare blocabil
Tensiune circuit de control: 24 V CC
Curent termic convențional închis: 3 A la 40...55 °C
Caracteristici suplimentare
Tensiune nominală de impuls rezistentă: 2,5 kV pentru 1,2/50 μs
Curent nominal de funcționare: 2 A 28 V (CC) NO, în conformitate cu standardul IEC
2 A 250 V (c.a.) NO, în conformitate cu standardul IEC
1 A 28 V (c.c.) NC, în conformitate cu standardul IEC
1 A 250 V (c.a.) NC, în conformitate cu standardul IEC
3 A 28 V (c.c.), standard UL
3 A 277 V (CA), standard UL
Capacitate minimă de comutare: 15 mW 3 mA, la 5 V Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă, în funcție de poziția de montare și de mediul de funcționare Limite nominale de tensiune de funcționare: 19,2...26,4 V DC
Tensiune nominală de izolație: 250 V, în conformitate cu standardul IEC
300 V, în conformitate cu standardul CSA
300 V, în conformitate cu standardul UL
Tensiune maximă de comutare: 250 V, în conformitate cu standardul IEC
Pragul tensiunii de eliberare: >= 0,1 Uc
Curent de sarcină: 3 A la 250 V c.a.
3 A la 28 V c.c.
Timp de funcționare: 20 ms
Capacitate maximă de comutare: 750 VA/84 W
Rezistență medie: 650 Ohm la 20 °C ± 10%
Consum mediu bobină: 0,9 W
Durată de viață mecanică: 10.000.000 cicluri
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină
<= 18000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de resetare: 20 ms
Proprietăți electrice
Rezistență dielectrică: 1300 V c.a. între contacte cu microîntrerupător
2000 V c.a. între bobină și contact
2000 V c.a. între poli
Caracteristici de mediu
Grad de protecție IP: IP40, conform IEC 60529
Temperatura ambiantă de funcționare: -40...55 °C
Temperatura de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul nefuncționării
Rezistență la șocuri: 10 gn în timpul funcționării
30 gn în timpul nefuncționării
Proprietăți mecanice
Material contact: Argint placat cu aur cu două pini
Formă pin: Plat (tip faston) Greutate netă: 0,037 kg Standarde și certificări Standarde: CSA C22.2 Nr. 14, IEC 61810-1, UL 508 Certificări de produs: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
