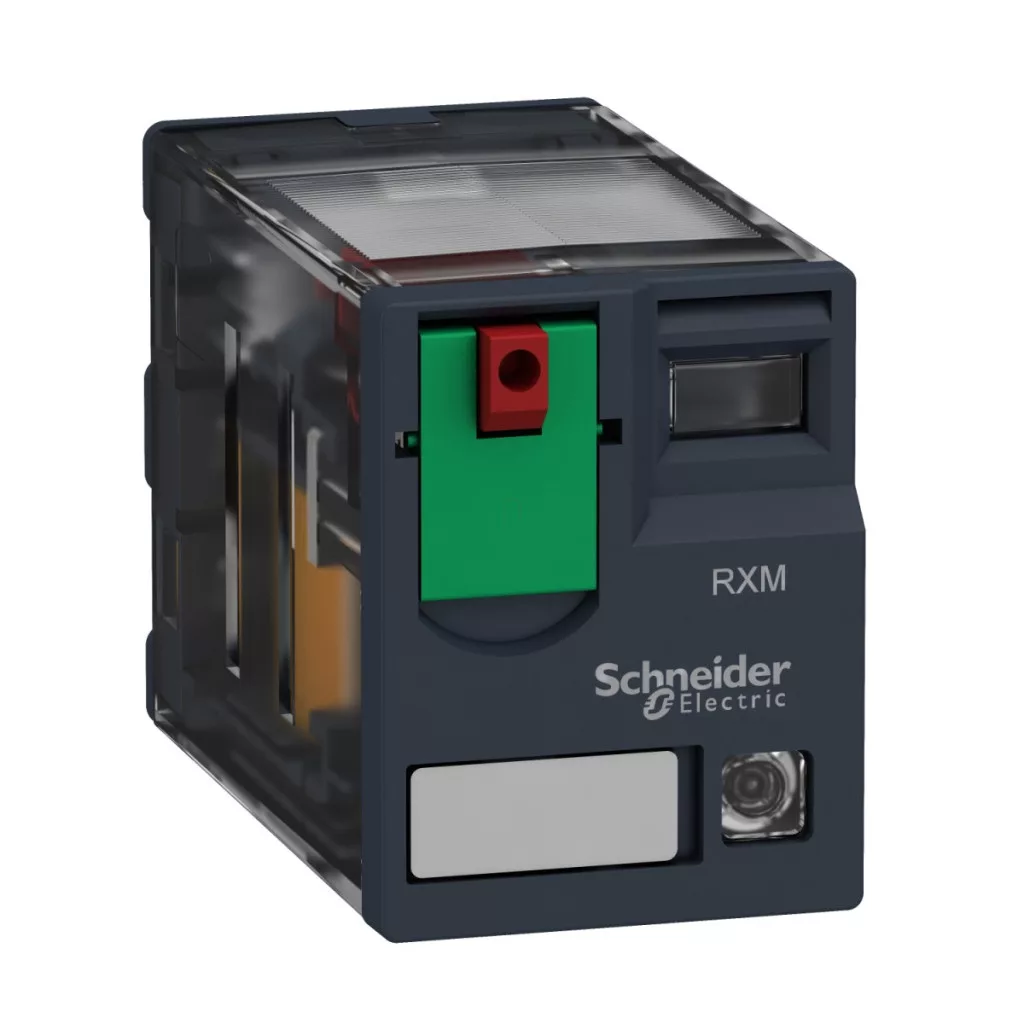

Schneider Electric Harmony RXM4GB2B7 este un releu miniatural versatil și fiabil, care face parte din gama de produse Harmony Electromechanical Relays. Acest releu compact este ideal pentru o varietate de aplicații industriale de comutare în care spațiul este limitat, dar este necesară o performanță fiabilă. Modelul RXM4GB2B7 are 4 contacte de comutare (4CO), oferind flexibilitate maximă pentru controlul diferitelor circuite. Releul are o capacitate de încărcare de 3A, ceea ce îl face potrivit pentru o gamă largă de aplicații industriale. Tensiunea de control de 24V AC este compatibilă cu majoritatea sistemelor de control industriale, iar indicatorul de stare LED încorporat permite monitorizarea ușoară a funcționării. Un avantaj special al releului este butonul de testare blocabil, care simplifică întreținerea și depanarea, permițând testarea manuală a funcționării releului fără a perturba restul sistemului. În ceea ce privește parametrii tehnici, RXM4GB2B7 are caracteristici electrice excelente. Are o tensiune nominală de impuls de 2,5 kV la 1,2/50 μs și un curent nominal de funcționare de 2A la 28V DC și 250V AC pentru contactele NO și 1A la 28V DC și 250V AC pentru contactele NC. Releul este clasificat la 3 A conform standardelor UL la 28 V CC și 277 V CA. Puterea minimă de comutare este de 15 mW la 3 mA și 5 V. Durata de viață electrică este de 100.000 de cicluri sub sarcină de rezistență, în funcție de situația de instalare și de mediul de funcționare. Durata de viață mecanică este impresionantă, de 10 milioane de cicluri, asigurând fiabilitate pe termen lung. Parametrii de funcționare ai releului RXM4GB2B7 sunt, de asemenea, remarcabili. Frecvența de funcționare este de până la 1200 de cicluri/oră sub sarcină și de până la 18000 de cicluri/oră fără sarcină. Timpul de funcționare este de numai 20 ms, iar timpul de resetare este, de asemenea, de 20 ms. Puterea maximă de comutare este de 750 VA/84 W. Consumul mediu al bobinei este de 1,2 VA la 60 Hz, iar rezistența medie este de 180 ohmi la 20 °C, cu o toleranță de ±15%. Releul poate funcționa într-un interval larg de temperaturi, de la -40 °C la +55 °C, fiind ideal pentru utilizarea în diverse condiții de mediu. Are o rezistență dielectrică excelentă: 1300 V c.a. între contacte cu micro-separare, 2000 V c.a. între bobină și contact și 2000 V c.a. între poli. Releul are o construcție mecanică bine proiectată: datorită conectorilor săi plat (tip faston), este ușor de instalat și asamblat. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului. Produsul are contacte bifurcate din argint placate cu aur pentru o conexiune electrică fiabilă. Releul este conform cu numeroase standarde internaționale, inclusiv IEC 61810-1, CSA C22.2 nr. 14 și UL 508, și este certificat de UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme, asigurând adecvarea sa pentru utilizare pe piețele globale.
Relee electromecanice Schneider Electric Harmony - RXM4GB2B7 - Releu miniatural RXM, 4CO, 3A, 24VAC, buton de testare, LED, date tehnice de nivel inferior
Caracteristici generale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau al componentei: Releu plug-in
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 4 C/O (contact de comutare)
LED indicator de stare: Încorporat
Tip de control: Buton de testare blocabil
Tensiune circuit de control [Uc]: 24 V c.a. 50/60 Hz
Curent termic convențional închis [Ithe]: 3 A la -40...55 °C
Caracteristici suplimentare
Tensiune nominală de impuls [Uimp]: 2,5 kV pentru 1,2/50 µs
Curent nominal de funcționare [Ie]:
2 A la 28 V (CC) NO conform IEC
2 A la 250 V (CA) NO conform IEC
1 A la 28 V (CC) NC conform IEC
1 A la 250 V (c.a.) NC conform IEC
3 A la 28 V (c.c.) conform UL
3 A la 277 V (c.a.) conform UL
Putere minimă de comutare: 15 mW la 3 mA, 5 V
Durată de viață electrică: 100.000 de cicluri sub sarcină de rezistență, în funcție de poziția de instalare și de mediul de funcționare
Consum mediu al bobinei în VA: 1,2 la 60 Hz
Limite nominale de tensiune de funcționare: 19,2...26,4 V c.a.
Tensiune nominală de izolație [Ui]: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Consum mediu de energie: 1,2 VA la 60 Hz
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,15 Uc
Curent de sarcină: 3 A la 250 V c.a., 3 A la 28 V c.c.
Timp de funcționare: 20 ms
Putere maximă de comutare: 750 VA/84 W
Rezistență medie: 180 Ohm la 20 °C +/- 15 %
Durată de viață mecanică: 10.000.000 de cicluri
Viteză de funcționare: <= 1.200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de resetare: 20 ms
Rezistență dielectrică: 1300 V c.a. între contacte cu microîntrerupere, 2000 V c.a. între bobină și contact, 2000 V c.a. între poli
Cod de compatibilitate: RXM
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu de nivel A
Prezentarea dispozitivului: Produs complet
Material contact: Argint bifurcat placat cu aur
Formă pin conector: Plat (tip faston)
Greutate netă: 0,037 kg
Mediu
Temperatura aerului ambiant în timpul funcționării: -40...55 °C
Grad de protecție IP: IP40 conform IEC 60529
Standarde: IEC 61810-1, CSA C22.2 nr. 14, UL 508
Certificări ale produsului: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 10 gn în timpul funcționării, 30 gn când nu este în funcțiune
