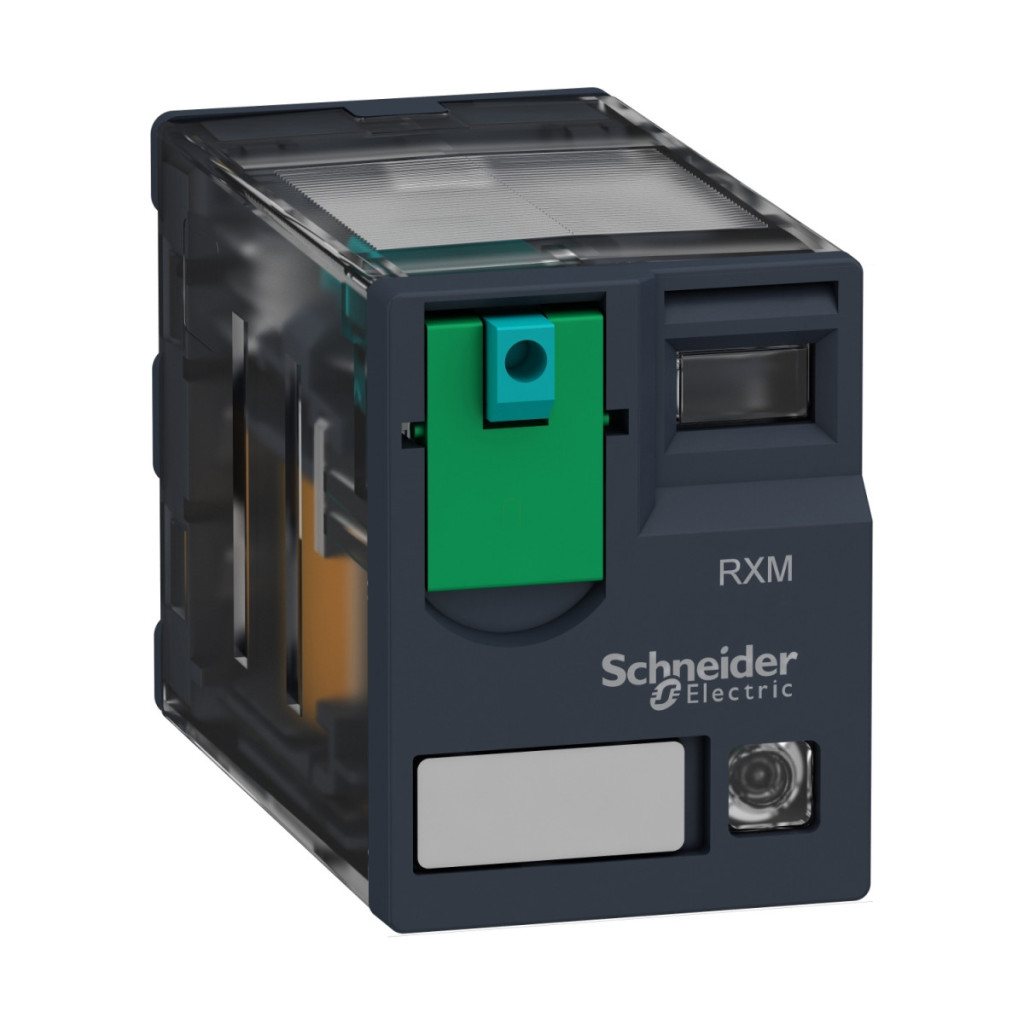

Relee electromecanice Schneider Electric Harmony - RXM4GB2BD - Releu miniatural RXM, 4CO, 3A, 24 VCC, buton de testare, LED, date tehnice de nivel inferior
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu miniatural
Tipul și compoziția contactului: 4 C/O (contact de comutare)
LED indicator de stare: Da
Tip control: Buton de testare blocabil
Tensiune circuit de control: 24 V CC
Curent termic convențional închis: 3 A la 40...55 °C temperatura ambiantă
Date tehnice
Tensiune nominală de impuls rezistentă: 2,5 kV timp de 1,2/50 µs
Curent nominal de funcționare: 2 A 28 V (CC) NO - conform standardului IEC
2 A 250 V (c.a.) NO - conform standardului IEC
1 A 28 V (c.c.) NC - conform standardului IEC
1 A 250 V (c.a.) NC - conform standardului IEC
3 A 28 V (c.c.) - conform standardului UL
3 A 277 V (CA) - conform standardului UL
Capacitate minimă de comutare: 15 mW 3 mA, 5 V
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă, în funcție de poziția de montare și de mediul de funcționare
Limite nominale de tensiune de funcționare: 19,2...26,4 V CC
Tensiune nominală de izolare: 250 V conform IEC, 300 V conform CSA, 300 V conform UL
Tensiune maximă de comutare: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,1 Uc
Curent de sarcină: 3 A 250 V c.a., 3 A 28 V c.c.
Timp de funcționare: 20 ms
Capacitate maximă de comutare: 750 VA/84 W Rezistență medie: 650 Ohm la 20 °C ±10 %
Consum mediu bobină: 0,9 W
Durată de viață mecanică: 10.000.000 cicluri
Frecvență de funcționare: <= 1.200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Caracteristici electrice
Factor de utilizare: 20%
Timp de resetare: 20 ms
Rigiditate dielectrică: 1300 V c.a. între contacte cu microîntrerupere
2000 V c.a. între bobină și contact
2000 V c.a. între poli
Caracteristici de mediu
Temperatură ambiantă de funcționare: -40...55 °C Grad de protecție IP: IP40 conform IEC 60529 Standarde: IEC 61810-1, CSA C22.2 Nr. 14, UL 508
Certificări de produs: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Temperatură ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = ±1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = ±1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 10 gn în timpul funcționării, 30 gn când nu este în funcțiune
Caracteristici fizice
Cod de compatibilitate: RXM
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Nivel de testare: Ansamblu de grup de nivel
Material de contact: Argint placat cu aur cu două pini
Formă conector: Plat (tip faston)
