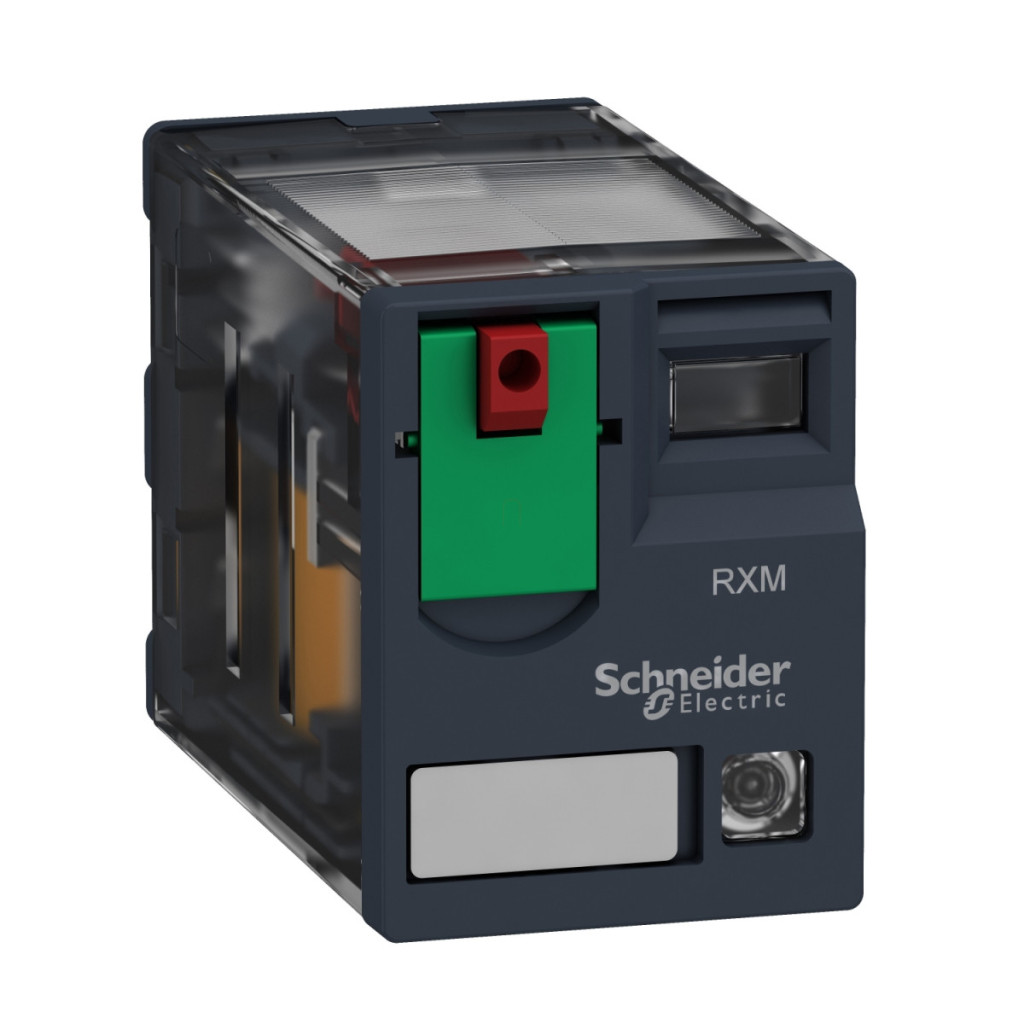

Releul miniatural Schneider Electric Harmony RXM4GB2F7 este componenta ideală pentru sisteme fiabile de automatizare și control industrial. Acest releu electromecanic compact face parte din familia de produse Harmony Electromechanical Relays, care și-a dovedit eficiența într-o gamă largă de aplicații industriale de zeci de ani. Relee RXM4GB2F7 din seria RXM are 4 contacte de comutare (4CO), oferind flexibilitate maximă pentru o varietate de sarcini de control. Are un curent nominal de 3A la temperaturi de funcționare între -40°C și 55°C, ceea ce îl face alegerea ideală pentru aplicații de putere medie. Tensiunea circuitului de control de 120 V c.a. 50/60 Hz asigură funcționarea corespunzătoare în majoritatea mediilor industriale, în timp ce indicatorul LED de stare încorporat oferă feedback vizual instantaneu cu privire la starea de funcționare a releului. Butonul de testare blocabil permite verificarea funcționării manuale, facilitând diagnosticarea și întreținerea sistemului. Conexiunea plată (tip faston) permite o instalare rapidă și ușoară. Produsul are o serie de parametri tehnici demni de menționat. Tensiunea nominală de impuls de 2,5 kV la 1,2/50 μs oferă o protecție excelentă împotriva tranzițiilor de tensiune. Curentul nominal de funcționare al contactelor variază în funcție de configurații: 2A 28V (CC) și 250V (CA) pentru contactele NO (normal deschise) în conformitate cu standardul IEC și 1A 28V (CC) și 250V (CA) pentru contactele NC (normal închise), tot în conformitate cu standardul IEC. În conformitate cu standardul UL, releul poate comuta un curent de 3A la o tensiune de 28V (CC) și 277V (CA). Puterea minimă de comutare este de 15 mW la 3 mA și 5V, ceea ce permite, de asemenea, implementarea unor sarcini de control la nivel extrem de scăzut. Durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă, în funcție de poziția de instalare și de mediul de funcționare. Durata de viață mecanică este excepțional de lungă, de 10.000.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Alte caracteristici importante ale releului includ o gamă nominală de tensiune de funcționare de 96-132 V c.a., o tensiune nominală de izolare de 250 V conform standardului IEC (300 V conform standardelor CSA și UL) și un consum mediu de energie de numai 1,2 VA la 60 Hz. Tensiunea maximă de comutare este de 250 V conform standardului IEC. Pragul de tensiune de cădere este mai mare sau egal cu 0,15 Uc. Curentul de sarcină este de 3 A la 250 V c.a. și 28 V c.c. Timpul de funcționare este de 20 ms, iar timpul de resetare este, de asemenea, de 20 ms. Capacitatea maximă de comutare este de 750 VA/84 W, iar rezistența medie este de 4430 Ohm la 20 °C, cu o toleranță de ±15%. Ciclul de funcționare sub sarcină este de până la 1200 cicluri/oră, iar fără sarcină de până la 18000 cicluri/oră. Factorul de utilizare este de 20%. Releul are un grad de protecție IP40 conform IEC 60529 și deține numeroase certificări internaționale, inclusiv certificări UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme.
Relee electromecanice Schneider Electric Harmony - Date tehnice RXM4GB2F7
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau componentului: Releu plug-in
Tip releu: Releu miniatural
Tip și compoziție contact: 4 C/O (contact de comutare)
LED indicator de stare: Încorporat
Mod de control: Buton de testare blocabil
Tensiune circuit de control: 120 V c.a. 50/60 Hz
Curent termic convențional închis: 3 A în intervalul -40...55 °C
Informații suplimentare
Tensiune nominală de impuls rezistentă: 2,5 kV la 1,2/50 µs
Curent nominal de funcționare:
2 A 28 V (CC) NO conform IEC
2 A 250 V (CA) NO conform IEC
1 A 28 V (CC) NC conform IEC
1 A 250 V (CA) NC conform IEC
3 A 28 V (CC) conform UL
3 A 277 V (CA) conform UL
Putere minimă de comutare: 15 mW la 3 mA, 5 V
Durată de viață electrică: 100.000 de cicluri sub sarcină rezistivă (în funcție de poziția de montare și de mediul de funcționare)
Consum mediu bobină: 1,2 VA la 60 Hz
Limite tensiune nominală de funcționare: 96...132 V CA
Tensiune nominală de izolație:
250 V conform IEC
300 V conform CSA
300 V conform UL
Consum mediu: 1,2 VA la 60 Hz
Tensiune maximă de comutare: 250 V conform IEC
Pragul tensiunii de cădere: >= 0,15 Uc
Curent de sarcină:
3 A la 250 V c.a.
3 A la 28 V c.c.
Timp de funcționare: 20 ms
Capacitate maximă de comutare: 750 VA/84 W
Rezistență medie: 4430 Ohm la 20 °C +/- 15%
Durată de viață mecanică: 10.000.000 de cicluri
Raport de funcționare:
<= 1.200 de cicluri/oră sub sarcină
<= 18.000 de cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de resetare: 20 ms
Rezistență dielectrică:
1300 V c.a. între contacte cu microîntrerupere
2000 V c.a. între bobină și contact
2000 V c.a. între poli
Caracteristici de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40 conform IEC 60529
Standarde:
IEC 61810-1
CSA C22.2 Nr. 14
UL 508
Certificări de produs:
UL
Lloyd's
CE
CSA
GOST
Schema IECEE CB
Temperatura ambiantă de depozitare: -40...85 °C
Rezistență la vibrații:
3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării
5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la impact:
10 gn în timpul funcționării
30 gn în stare nefuncțională
Caracteristici fizice
Cod de compatibilitate: RXM
Clasă de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu de nivel A
Aspectul dispozitivului: Produs complet
Material contact: Argint ramificat placat cu aur
Formă pin: Plat (tip faston)
Greutate netă: 0,037 kg
