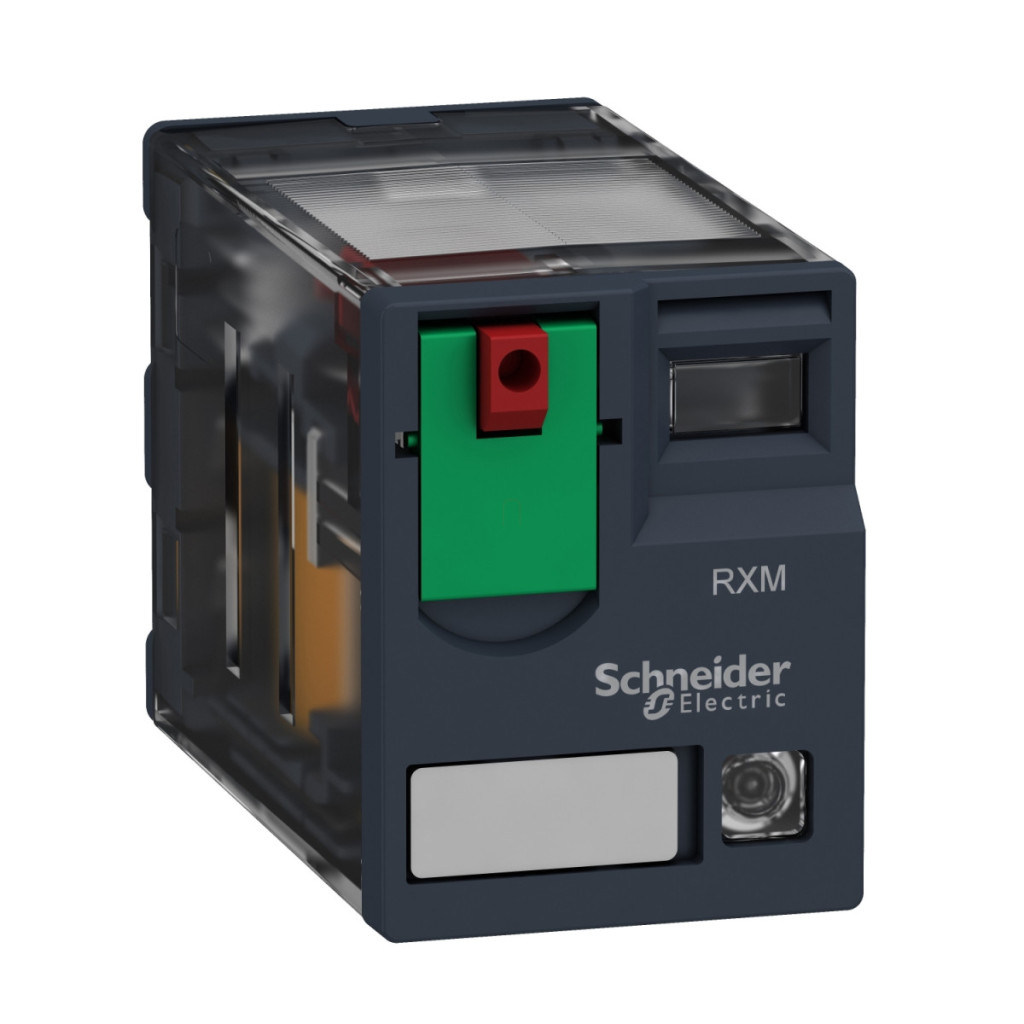

Releul miniatural Schneider Electric RXM4GB2U7 este un membru profesionist al familiei de produse Harmony Electromechanical Relays, oferind performanțe și fiabilitate excelente, în ciuda dimensiunilor sale compacte. Acest model, care funcționează la o tensiune de control de 240 V c.a., este alegerea perfectă pentru aplicații industriale în care spațiul este limitat, dar sunt necesare performanțe ridicate de comutare și durabilitate. Releul are un design cu 4 CO (contact de comutare), care oferă flexibilitate maximă pentru diverse sarcini de control. LED-ul indicator de stare încorporat oferă vizibilitate imediată a stării de funcționare, în timp ce butonul de testare blocabil permite operarea manuală și testarea releului, facilitând întreținerea și depanarea. Conectorii sunt de tip plat (faston), ceea ce permite o conexiune electrică rapidă și fiabilă. Releul RXM4GB2U7 are parametri electrici remarcabili. Curentul termic convențional închis este de 3 A în intervalul de temperatură de -40...55 °C. Tensiunea nominală de izolație este de 250 V conform IEC, în timp ce conform standardelor UL și CSA este de 300 V. Tensiunea nominală de impuls a releului este de 2,5 kV pentru 1,2/50 μs, ceea ce oferă o protecție adecvată împotriva supratensiunilor. Curentul nominal de funcționare este de 2 A la 28 V c.c. și 250 V c.a. pentru contactele NO, 1 A la 28 V c.c. și 250 V c.a. pentru contactele NC (conform IEC), în timp ce conform standardelor UL este de 3 A atât pentru c.c., cât și pentru c.a. Capacitatea minimă de comutare este de 15 mW la 3 mA, 5 V, iar capacitatea maximă de comutare este de 750 VA/84 W, ceea ce permite o gamă largă de aplicații cu sarcini diferite. Releul are o durată de viață mecanică și electrică remarcabilă - durata de viață mecanică este de până la 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri sub sarcină rezistivă, în funcție de poziția de montare și de mediul de lucru. Frecvența sa de funcționare este de până la 1200 de cicluri/oră sub sarcină și 18000 de cicluri/oră fără sarcină, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Timpul său de funcționare este de numai 20 ms, iar timpul de resetare este, de asemenea, de 20 ms, permițând procese de comutare rapide. Releul Schneider Electric RXM4GB2U7 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 61810-1, CSA C22.2 Nr. 14, UL 508, și are certificări UL, Lloyd's, CE, CSA, GOST și IECEE CB Scheme. Are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Releul aparține categoriei de protecție RT I, grad de poluare 2, ceea ce înseamnă că poate fi utilizat în siguranță în medii industriale normale. Rezistența dielectrică ridicată (1300 V c.a. între contacte cu micro-întrerupere, 2000 V c.a. între bobină și contacte și 2000 V c.a. între poli) sporește și mai mult siguranța și fiabilitatea operațională. Contactele sunt realizate din argint bifurcat placat cu aur, care oferă proprietăți electrice excelente și o durată lungă de viață.
Relee electromecanice Schneider Electric Harmony - Date tehnice RXM4GB2U7
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Denumirea seriei: Seria RXM
Tipul produsului sau componentului: Releu plug-in
Tipul releului: Releu miniatural
Tipul și configurația contactului: 4 C/O (contact de comutare)
LED indicator de stare: Da
Tip de control: Buton de testare blocabil
Tensiune circuit de control [Uc]: 240 V c.a. 50/60 Hz
Curent termic convențional închis [Ithe]: 3 A la temperaturi între -40 și 55 °C
Date suplimentare
Tensiune nominală de impuls [Uimp]: 2,5 kV pentru o durată de 1,2/50 μs
Curent nominal de funcționare [Ie]: - 2 A 28 V (CC) NO, conform IEC - 2 A 250 V (CA) NO, conform IEC - 1 A 28 V (CC) NC, conform IEC - 1 A 250 V (CA) NC, conform IEC - 3 A 28 V (CC), conform UL - 3 A 277 V (CA), conform UL
Capacitate minimă de comutare: 15 mW la 3 mA, 5V
Durată de viață electrică: 100.000 de cicluri cu sarcină rezistivă, în funcție de poziția de montare și de mediul de funcționare
Consum mediu al bobinei în VA: 1,2 VA la 60 Hz
Limite nominale de tensiune de funcționare: 192...264 V c.a.
Tensiune nominală de izolare [Ui]: 250 V conform IEC, 300 V conform CSA și UL
Consum mediu: 1,2 VA la 60 Hz
Tensiune maximă de comutație: 250 V conform IEC
Pragul tensiunii de eliberare: >= 0,15 Uc
Curent de sarcină: 3 A la 250 V c.a., 3 A la 28 V c.c.
Timp de funcționare: 20 ms
Capacitate maximă de comutare: 750 VA/84 W
Rezistență medie: 17720 Ohmi la 20 °C +/- 15 %
Durată de viață mecanică: 10.000.000 de cicluri
Viteză de funcționare: <= 1200 cicluri/oră sub sarcină, <= 18.000 cicluri/oră fără sarcină
Factor de utilizare: 20%
Timp de resetare: 20 ms
Rezistență dielectrică: 1300 V c.a. între contacte cu microîntrerupere, 2000 V c.a. între bobină și contact, 2000 V c.a. între poli
Cod de compatibilitate: RXM
Categorie de protecție: RT I
Grad de poluare: 2
Poziție de funcționare: Orice poziție
Niveluri de testare: Ansamblu grup de niveluri
Prezentare dispozitiv: Produs complet
Material contact: Argint bifurcat placat cu aur
Formă conector: Plat (tip faston)
Caracteristici de mediu
Temperatură ambiantă de funcționare: -40...55 °C
Grad de protecție IP: IP40 conform IEC 60529
Standarde: IEC 61810-1, CSA C22.2 nr. 14, UL 508
Certificări ale produsului: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Temperatura ambiantă de depozitare: -40...85 °C
Rezistență la vibrații: 3 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri în timpul funcționării, 5 gn, amplitudine = +/- 1 mm (f = 10...150 Hz) 5 cicluri când nu este în funcțiune
Rezistență la șocuri: 10 gn în timpul funcționării, 30 gn când nu este în funcțiune
