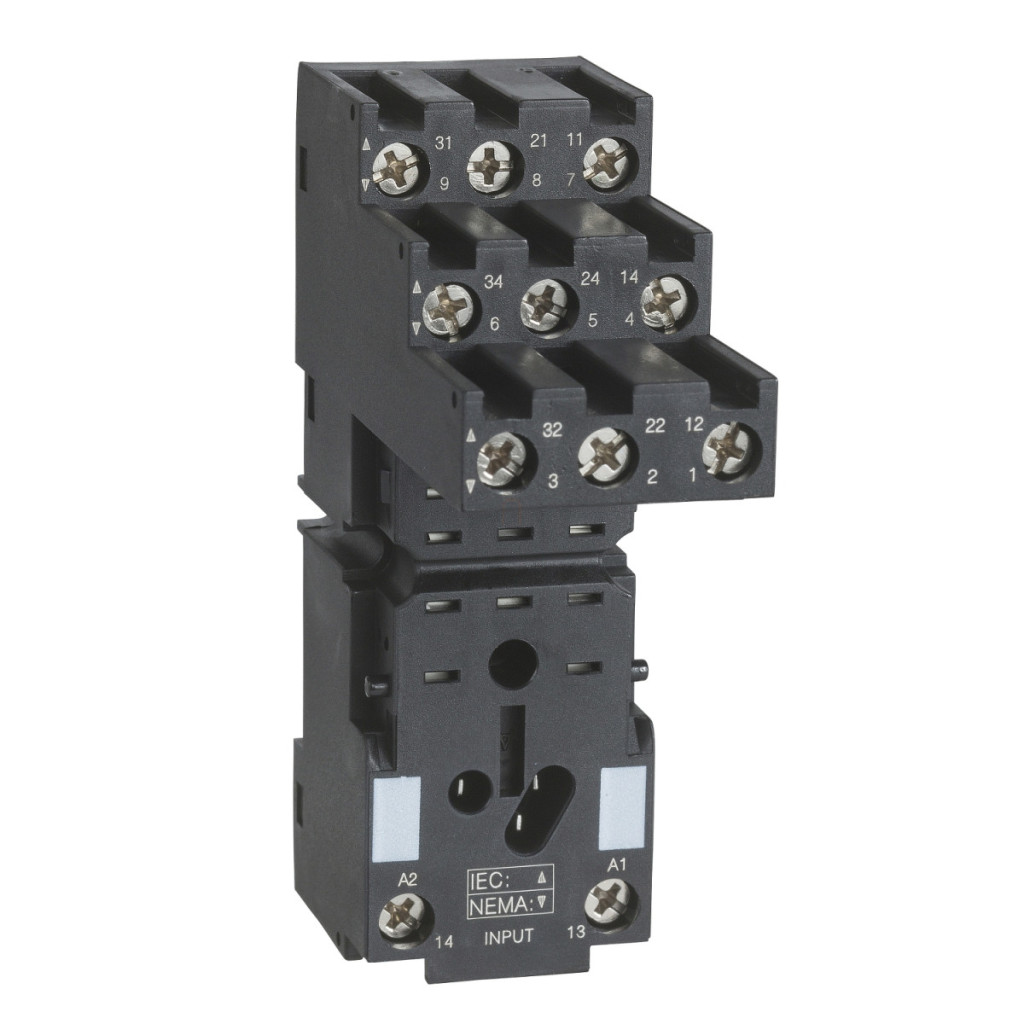

Priză RXZE2S111M, parte a gamei de produse Harmony Electromechanical Relays de la Schneider Electric, este o priză electromecanică fiabilă și versatilă, concepută special pentru a se potrivi cu releele RXM3 cu 3 contacte de comutare. Acest produs este ideal pentru sisteme de automatizare industrială, dulapuri de comandă și aplicații în care este esențială o conexiune electrică sigură și fiabilă. Soclul RXZE2S111M are un design special care oferă contacte separate, sporind siguranța comutării și reducând posibilitatea interferențelor nedorite. Produsul are un curent termic nominal de 10 A, iar parametrii săi de proiectare îi permit să funcționeze în mod fiabil la niveluri de tensiune de până la 250 V (conform standardelor IEC) sau 300 V (conform standardelor UL). Prizele cu terminale cu șurub acceptă multiple combinații de secțiuni transversale ale firelor, permițând o utilizare flexibilă în diferite situații de instalare. Priză poate fi montată în mai multe moduri - fie prin înșurubarea pe un panou, fie prin fixarea pe o șină DIN simetrică de 35 mm, ceea ce o face perfectă pentru majoritatea modelelor de dulapuri de comandă. Pinii de contact plat asigură o conexiune electrică stabilă, în timp ce gradul de protecție IP20 oferă o protecție adecvată în condiții normale de funcționare. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +55 °C, asigurând o fiabilitate excepțională chiar și în condiții de mediu extreme. Prizele RXZE2S111M au numeroase certificări internaționale, inclusiv certificări UL, CSA și Lloyd's, precum și marcajul CE, care confirmă calitatea înaltă a produsului și conformitatea acestuia cu standardele internaționale. Rezistența la tensiune de impuls nominală de 4 kV și rezistența dielectrică de 2500 V oferă o protecție excelentă împotriva supratensiunii, în timp ce lățimea compactă de 27 mm și designul practic permit o instalare care economisește spațiu. Prizele RXZE2S111M sunt alegerea ideală pentru mediile industriale în care conexiunile electrice fiabile și durata lungă de viață sunt esențiale. Produsul poate fi completat cu jumperi de magistrală RXZS2, care permit conectarea mai multor prize, simplificând cablarea și sporind transparența instalării.
Relee electromecanice Schneider Electric Harmony - RXZE2S111M - soclu, pentru relee RXM3, dispunere separată, date tehnice conectabile
Caracteristici principale
Familia de produse: Relee electromecanice Harmony
Compatibilitate produs: Releu plug-in RXM 3 contact C/O
Denumire scurtă a dispozitivului: RXZ
Curent termic convențional în aer liber [Ith]: 10 A
Tipul produsului sau componentului: Soclu
Tipul și compoziția contactului: 3 C/O
Caracteristici suplimentare
Tensiune nominală de funcționare [Ue]: < 250 V conform IEC, < 300 V conform UL
Conexiuni - terminale: Terminale cu șurub, 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Terminale cu șurub, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) cu capăt de cablu flexibil
Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără capăt de cablu solid
Terminale cu șurub, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără capăt de cablu solid
Forma conectorului: Plat
Cuplu de strângere: < 1 N.m pentru șuruburi M3
Metoda de montare: Cu șurub (panou), Snap-on (șină DIN simetrică de 35 mm)
Lungime de dezizolare a firului: 8 mm
Dispunere terminal de contact: Separată
Tensiune nominală de impuls [Uimp]: 4 kV
Categorie de supratensiune: III
Grad de poluare: 3
Cantitate de vânzare: 10
Lățime: 27 mm
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Rigiditate dielectrică: 2500 V
Standarde: IEC 61984
Certificări produs: UL, Lloyd's, CSA
Marcaj: CE
Temperatura aerului ambiant pentru depozitare: -40...85 °C
Temperatura aerului ambiant pentru funcționare: -40...55 °C
Dimensiuni
Produsul conține următoarele componente: relee, modul de protecție, clemă de montare, 2 orificii alungite Ø 3,5 mm x 6,5 mm și 2 conectori de magistrală.
