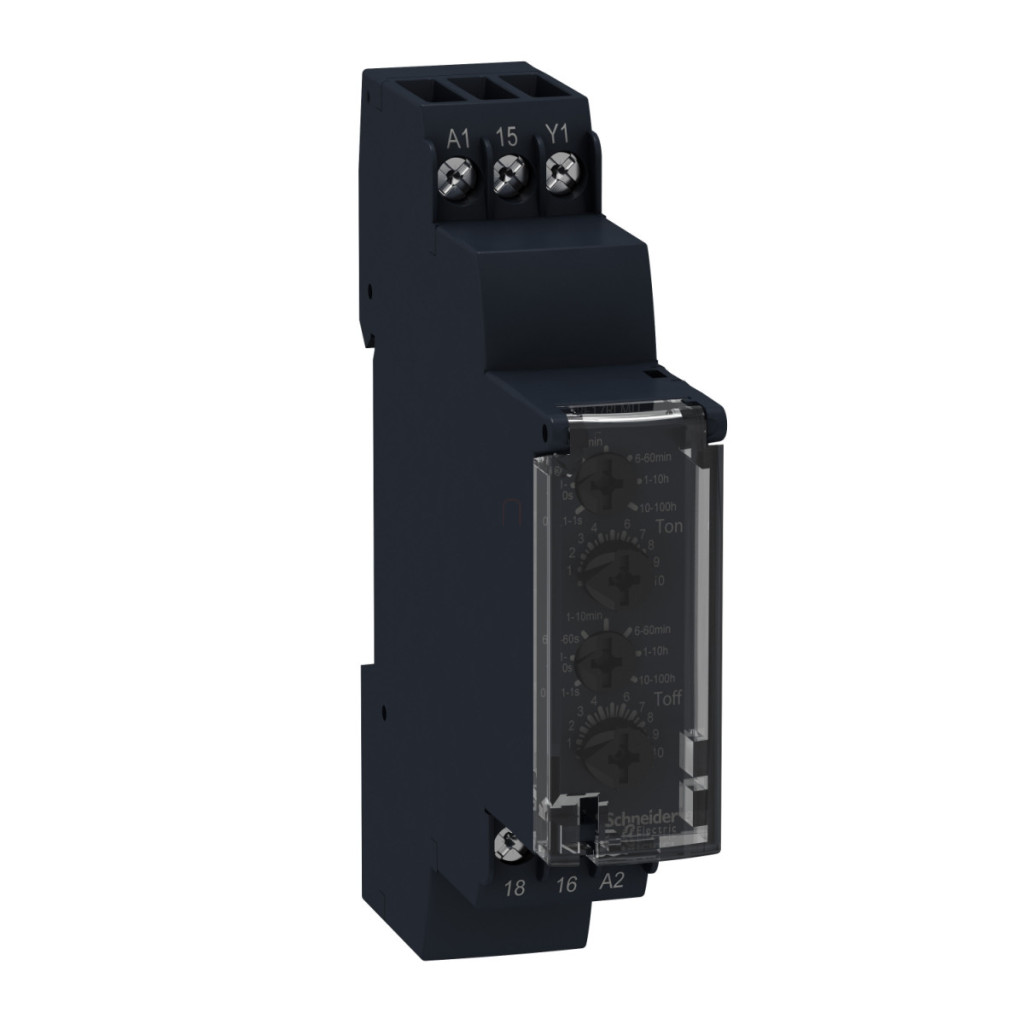

Modelul Schneider Electric RE17LLBM este un releu temporal modular de înaltă calitate din familia de produse Harmony Timer Relays, dotat cu o funcție de intermitent asimetric și ieșire în stare solidă. Acest dispozitiv de precizie este alegerea ideală pentru oricine caută o soluție de sincronizare fiabilă pentru proiectele sale de automatizare industrială, în special în aplicații care necesită cicluri regulate de pornire/oprire cu durate variabile. Designul compact al modelului RE17LLBM, care poate fi montat pe șină DIN, are o lățime de numai 17,5 mm, ceea ce îl face ușor de instalat în spații mici. Are o înălțime de 90 mm și o adâncime de 72 mm, ceea ce este în conformitate cu standardele industriale. Produsul poate fi utilizat într-un interval de tensiune de alimentare de 24-240 V c.a. la 50/60 Hz, ceea ce oferă o flexibilitate excepțională în diferite medii de aplicare. Acest interval larg de tensiune de alimentare simplifică semnificativ gestionarea stocurilor și reduce riscul de cablare incorectă în timpul instalării. Funcția principală a dispozitivului este intermitentul asimetric, care constă în două perioade de timp reglabile independent (Ta și Tr). Dispozitivul oferă două moduri de funcționare: funcția L (cu pornire prin impuls de oprire) și funcția Li (cu pornire prin impuls de pornire), pe care utilizatorul le poate selecta în funcție de cerințele specifice ale aplicației. Intervalul de setare a timpului este extrem de larg: de la 0,1 secunde la 100 de ore, acoperind nevoile majorității aplicațiilor industriale și comerciale. Intervalele specifice sunt: 0,1-1 secundă, 1-10 secunde, 6-60 secunde, 1-10 minute, 6-60 minute, 1-10 ore și 10-100 ore. Ieșirea este de tip solid-state, cu un curent nominal de 0,7 A, ideal pentru controale electronice și aplicații în care comutarea frecventă și durata lungă de viață electrică sunt importante. Dispozitivul are o durată de viață electrică impresionantă de 100 de milioane de cicluri de comutare, depășind cu mult performanța releelor mecanice convenționale. Curentul maxim de ieșire este de 20 A, iar tensiunea de comutare este de 250 V c.a., în timp ce curentul minim de comutare este de numai 10 mA. Temporizatorul are o serie de caracteristici de siguranță și fiabilitate, inclusiv protecție IP20 la terminale, protecție IP40 la carcasă și protecție IP50 pe panoul frontal. Dispozitivul are o rezistență excelentă la vibrații (20 m/s² în gama de frecvențe 10-150 Hz) și la șocuri (15 g pentru până la 11 ms) și poate rezista la o umiditate de 93% fără condens. Domeniul larg de temperatură de funcționare (-20 °C până la +60 °C) permite utilizarea sa în condiții de mediu variate. Precizia de reglare este de ±10% din scala completă la 25 °C, iar repetabilitatea este de ±0,5%, asigurând o funcționare precisă și fiabilă. Carcasa dispozitivului este fabricată din material auto-stingător, ceea ce sporește siguranța. Conexiunile se realizează cu borne cu șurub care acceptă diferite secțiuni transversale ale firelor, atât pentru cabluri flexibile, cât și pentru cabluri rigide. Controlul se realizează prin intermediul unui comutator selector de pe panoul frontal, care asigură o funcționare simplă și ușor de utilizat.
Relee temporizate Schneider Electric Harmony - RE17LLBM - Relee temporizate asimetrice intermitente, L - Funcție Li, 1SSR, 700mA, 24 - 240 VAC/DC Date tehnice
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Stare solidă
Lățime: 17,5 mm
Tip produs sau componentă: Releu temporizator modular
Denumire componentă: RE17L
Intervale de întârziere: 6...60 sec, 6...60 min, 1...10 minute, 0,1...1 sec, 1...10 ore, 10...100 ore, 1...10 ms
Curent nominal de ieșire: 0,7 A
Dimensiuni și montare
Înălțime: 90 mm
Adâncime: 72 mm
Poziție de montare: Orice poziție relativă la planul normal de montare verticală
Suport de montare: Șină DIN de 35 mm conform IEC 60715
Caracteristici electrice
Tip de control: Comutator selector pe panoul frontal
Tensiune nominală de alimentare: 24...240 V c.a. 50/60 Hz
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5%
Eliberare tensiune de intrare: 7 V
Lățime impuls semnal de control: 0,05 ms tipic
Rezistență de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Tensiune nominală de impuls rezistentă: 5 kV pentru 1,2/50 µs
Întârziere la pornire: 100 ms Conexiuni Blocuri terminale: Blocuri terminale cu șurub, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solid, fără capăt de cablu
Terminale cu șurub, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solid, fără capăt de cablu
Terminale cu șurub, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexibile, cu capăt de cablu
Terminale cu șurub, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexibil, cu capăt de cablu
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Performanță și precizie
Rigiditate dielectrică: 2,5 kV 1 mA/1 minut 50 Hz conform IEC 61812-1
Repetabilitate: +/- 0,5% conform IEC 61812-1
Deriva de temperatură: +/- 0,05%/°C
Deviație de tensiune: +/- 0,2%/V
Precizia setării întârzierii: +/- 10% din scala completă la 25 °C conform IEC 61812-1
Funcții temporizator
Tip temporizator: L - Releu intermitent asimetric (cu pornire cu impuls de oprire), Li - Releu intermitent asimetric (cu pornire cu impuls activat)
Timp de resetare: De obicei 350 ms când este oprit
Factor de încărcare: 100%
Specificații de ieșire
Consum de energie în VA: 0...3 VA la 240 V c.a.
Capacitate de întrerupere: 0,5 A c.a. conform UL, 0,7 A c.a. la 20 °C
Frecvență de funcționare: 10 Hz
Curent maxim de ieșire: 20 A
Curent minim de comutare: 10 mA
Curent maxim de scurgere: 5 mA
Tensiune maximă de comutare: 250 V c.a.
Cădere de tensiune maximă: <4 V 3 fire, <8 V 2 fire
Durată de viață electrică: 100.000.000 de cicluri
Caracteristici de protecție și conformitate
Marcaj: CE
Grad de protecție IP: IP20 (bloc terminal), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Rezistență la vibrații: 20 m/s² (f=10...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn până la 11 ms conform IEC 60068-2-27
Umiditate relativă:93% fără condens conform IEC 60068-2-30 Temperatura ambiantă de funcționare: -20...60 °C Temperatura ambiantă de depozitare: -30...60 °C
