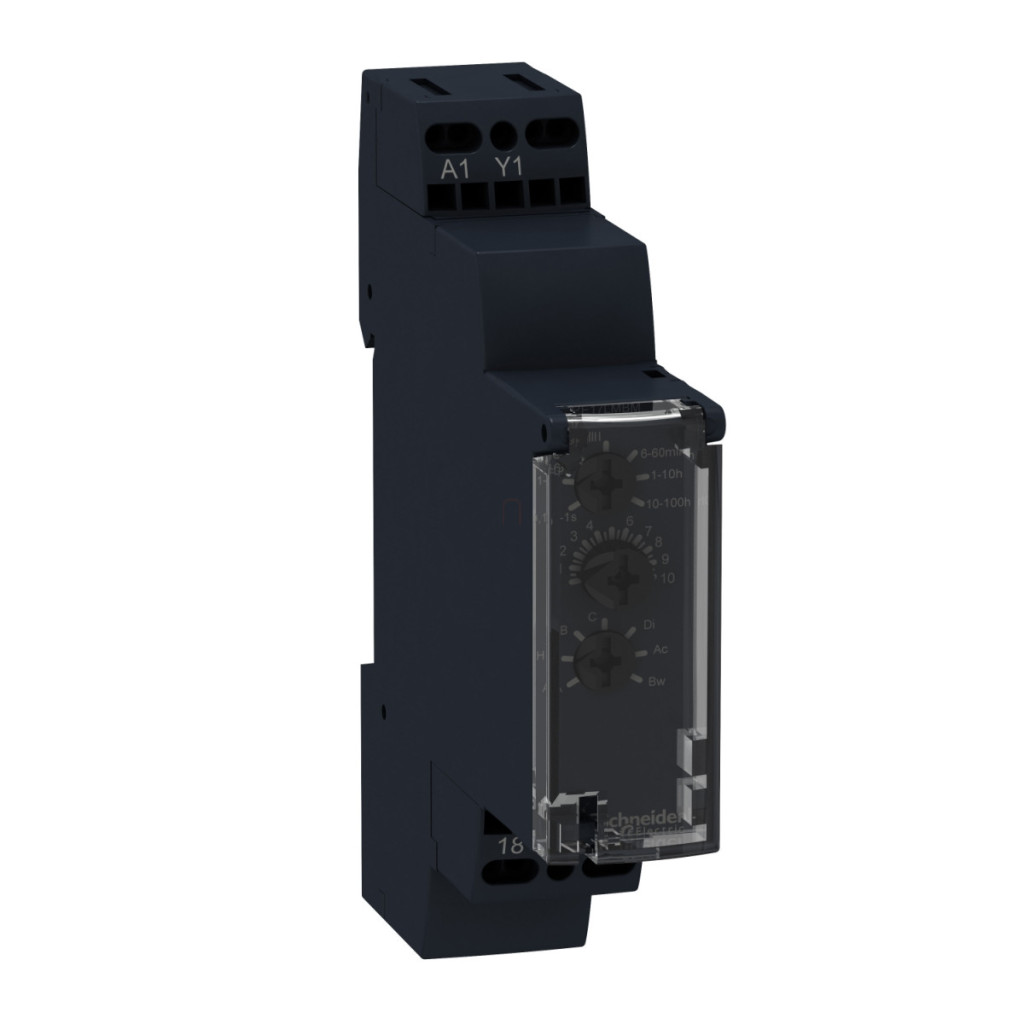

Schneider Electric RE17LMBM este un releu de timp versatil și multifuncțional, care face parte din familia de produse Harmony Timer Relays, oferind soluția perfectă pentru diverse sarcini de sincronizare în sistemele industriale și de automatizare a clădirilor. Acest releu de timp extrem de compact, care poate fi montat pe o șină DIN cu o lățime de numai 17,5 mm, combină tehnologia modernă cu funcționarea fiabilă, oferind în același timp o gamă largă de funcții de temporizare într-un singur dispozitiv. Releul temporizat RE17LMBM are 10 funcții de operare diferite, inclusiv întârziere la pornire (A), întârziere la pornire și oprire cu semnal de control (Ac), întârziere la pornire cu funcție de pauză/sumare (At), releu cu impulsuri cu semnal de control (B), releu cu impuls dublu cu semnal de control (Bw), întârziere la oprire cu semnal de control (C), releu cu intermitență simetrică (D și Di), releu cu impuls (H) și releu cu impuls cu funcție de pauză/sumare (Ht). Această selecție largă vă permite să efectuați diferite sarcini de control cu un singur dispozitiv, reducând costurile de inventar și instalare. Dispozitivul are o gamă largă de tensiune de alimentare (24-240 V c.a. 50/60 Hz), ceea ce facilitează foarte mult integrarea în diferite sisteme. Intervalul acceptabil de fluctuație a tensiunii de alimentare este de 0,85-1,1 Us, astfel încât releul funcționează în mod fiabil chiar și în condiții de rețea variabile. Curentul nominal de ieșire de 0,7 A și ieșirea în stare solidă asigură o durată lungă de viață și o frecvență de comutare ridicată, cu o frecvență de funcționare de până la 10 Hz. Intervalele de temporizare acoperă un spectru extrem de larg, de la 0,1 secunde la 100 de ore. Intervalele specifice sunt: 0,1-1 s, 1-10 s, 6-60 s, 1-10 minute, 6-60 minute, 1-10 ore și 10-100 ore, acoperind practic orice cerință de sincronizare. Precizia de sincronizare este de +/- 10% pe întreaga scală la 25 °C, în timp ce repetabilitatea este remarcabilă, de +/- 0,5%, în conformitate cu standardul IEC 61812-1. RE17LMBM are un design compact, cu o lățime de 17,5 mm, o înălțime de 90 mm și o adâncime de 72 mm, care se potrivește șinelor DIN standard de 35 mm. Comutatorul rotativ de pe panoul frontal vă permite să selectați cu ușurință funcția dorită și intervalul de timp. Terminalele cu șurub acceptă secțiuni transversale diferite ale firelor, oferind o cablare flexibilă. Dispozitivul oferă protecție IP20 pentru blocurile terminale, IP40 pentru capac și IP50 pentru panoul frontal, ceea ce asigură o protecție adecvată în majoritatea mediilor industriale. Releul are o durabilitate electrică remarcabilă de până la 100 de milioane de operațiuni de comutare, ceea ce garantează o funcționare pe termen lung, fără întreținere. Intervalul de temperatură de funcționare este de la -20 °C la +60 °C, în timp ce intervalul de temperatură de depozitare este de la -30 °C la +60 °C, astfel încât dispozitivul poate fi utilizat într-o gamă largă de condiții de mediu. Dispozitivul are numeroase certificări internaționale, inclusiv certificări CE, GL, cULus și CSA, asigurând conformitatea cu standardele globale.
Relee temporizate Schneider Electric Harmony - RE17LMBM - releu temporizat multifuncțional, 10 funcții, 1SSR, 700mA, 24 - 240 VAC/DC date tehnice
Specificații generale
Familia de produse: Relee temporizate Harmony
Tip ieșire: Stare solidă
Lățime: 17,5 mm
Tip produs: Relee temporizate modulare
Denumire componentă: RE17L
Intervale de temporizare: 1...10 s, 6...60 s, 6...60 min, 1...10 h, 10...100 h, 1...10 min, 0,1...1 s
Curent nominal de ieșire: 0,7 A
Dimensiuni și design
Înălțime: 90 mm
Adâncime: 72 mm
Tip de control: Comutator rotativ pe panoul frontal
Caracteristici electrice
Tensiune nominală de alimentare: 24...240 V c.a. 50/60 Hz
Interval de tensiune: 0,85...1,1 Us
Frecvența sursei de alimentare: 50...60 Hz +/- 5 %
Eliberare tensiune de intrare: 8 V
Lățime impuls semnal de control: 0,05 s tipic
Rezistență de izolație: 100 MOhm la 500 V CC (IEC 60664-1)
Tensiune nominală de impuls rezistentă: 5 kV pentru 1,2/50 µs
Întârziere la pornire: 100 ms
Conexiuni și cablare
Blocuri terminale: Terminale cu șurub cu secțiuni transversale variate ale cablurilor: 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solid, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solid, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) cu manșoane flexibile, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) cu manșoane flexibile
Cuplu de strângere: 0,6...1 N.m (IEC 60947-1)
Precizie și stabilitate
Repetabilitate: +/- 0,5 % (IEC 61812-1)
Deriva de temperatură: +/- 0,05 %/°C
Deriva de tensiune: +/- 0,2 %/V
Precizia setării temporizării: +/- 10% peste scala completă la 25 °C (IEC 61812-1)
Funcții de temporizare
Funcții: A (întârziere la pornire), Ac (întârziere pornire și oprire cu semnal de control), At (întârziere pornire cu funcție pauză/sumare), B (releu impuls cu semnal de control), Bw (releu cu impuls dublu cu semnal de control), C (întârziere la oprire cu semnal de control), D (releu cu intermitență simetrică - pornire din starea oprit), Di (releu cu intermitență simetrică - pornire din starea pornit), H (releu cu impuls), Ht (releu cu impulsuri cu funcție de pauză/sumare)
Timp de resetare: 350 ms la oprire, tipic
Parametri de încărcare
Raport de pornire: 100 %
Consum de energie: 0…3 VA la 240 V c.a.
Consum maxim de energie: 1,5 W la 240 V c.c.
Capacitate de comutare: 0,5 A c.a. (UL), 0,7 A CA la 20 °C
Frecvență de funcționare: 10 Hz
Curent maxim de ieșire: 20 A
Curent minim de comutare: 10 mA
Curent maxim de scurgere: 5 mA
Tensiune maximă de comutare: 250 V c.a.
Cădere maximă de tensiune: <4 V (3 fire), <8 V (2 fire)
Condiții de mediu și conformitate
Temperatură de funcționare: -20…60 °C
Temperatură de depozitare: -30…60 °C
Protecție: IP20 (bloc terminal), IP40 (carcasă), IP50 (panou frontal) - conform IEC 60529
Rezistență la vibrații: 20 m/s² (f= 10…150 Hz) - IEC 60068-2-6
Rezistență la șocuri: 15 gn 11 ms - IEC 60068-2-27
Umiditate relativă: 93% fără condens - IEC 60068-2-30
Compatibilitate electromagnetică: Conform cu numeroase standarde EMC, inclusiv protecție împotriva descărcărilor electrostatice, câmpurilor electromagnetice, tranzitorilor rapizi, supratensiunii și interferențelor RF conductive
Asamblare și instalare
Poziție de montare: Orice poziție relativă la planul normal de montare verticală
Bază de montare: Șină DIN de 35 mm (IEC 60715)
