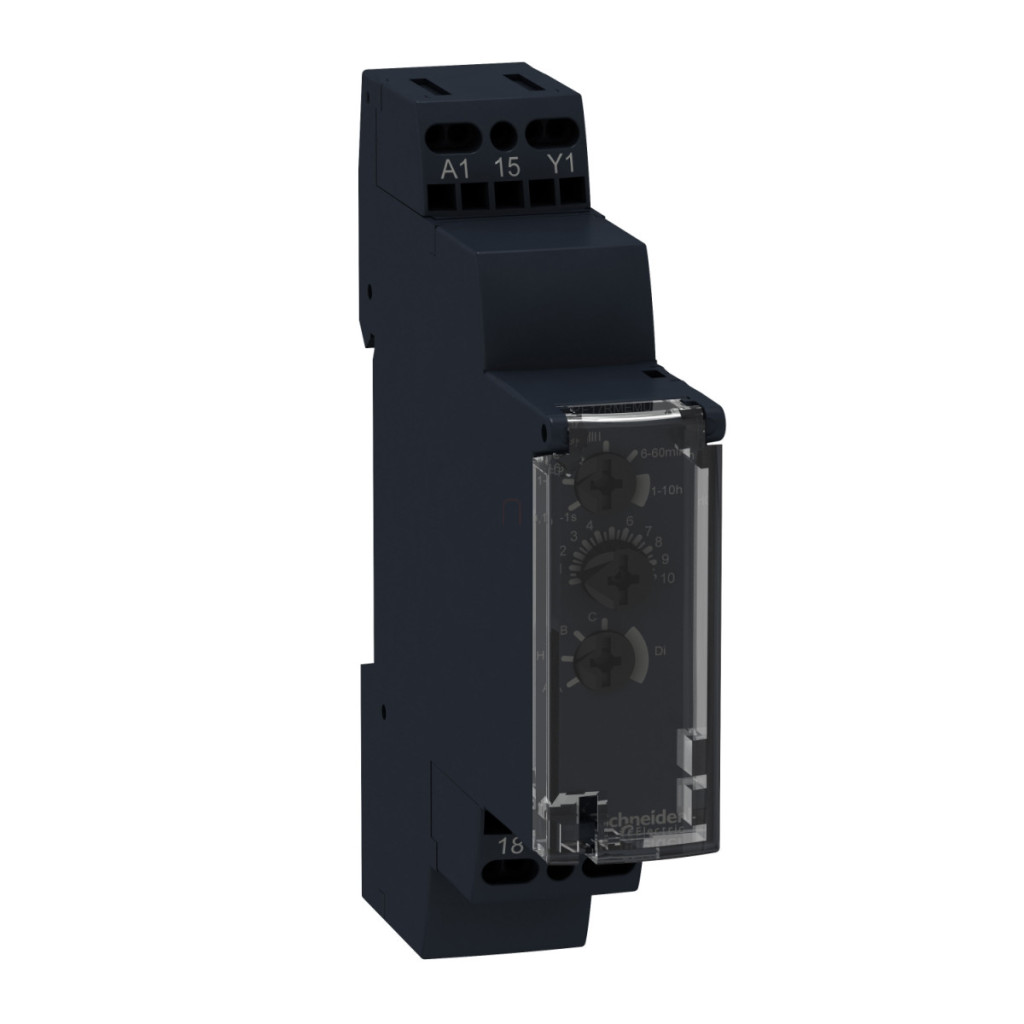

Releul multifuncțional RE17RMEMU din familia de produse Schneider Electric Harmony Timer Relays este un dispozitiv de automatizare industrială extrem de versatil, cu opt funcții de temporizare diferite, ceea ce îl face soluția perfectă pentru aproape orice sarcină de control și temporizare. Acest releu de timp compact, montabil pe șină DIN, are o lățime de numai 17,5 mm, ceea ce economisește o cantitate semnificativă de spațiu în dulapurile de comutație, oferind în același timp funcționalitate completă. Principalul avantaj al releului temporizat RE17RMEMU constă în funcțiile sale versatile de temporizare. Poate fi utilizat pentru pornire întârziată (funcția A), oprire întârziată (funcția C), funcție de impuls (funcțiile B și H) și intermitent simetric (funcțiile D și Di). Intervalul de reglare a temporizării este extrem de larg, de la 0,1 secunde la 10 ore, ceea ce îl face potrivit pentru o gamă largă de aplicații. Precizia perfectă a temporizării este garantată de o repetabilitate de ±0,5%, iar dispozitivul are o precizie de reglare de ±10% pe întreaga gamă. Releul de timp poate fi acționat atât cu surse de alimentare CA, cât și CC: 24 V CC sau 24...240 V CA 50/60 Hz, ceea ce oferă o flexibilitate excepțională la integrarea în diferite sisteme. RE17RMEMU are un releu de ieșire de comutare (1 C/O) cu un curent nominal de 8A. Acest contact este potrivit pentru comutarea diverselor sarcini, fie că sunt motoare, elemente de încălzire sau circuite de iluminat. Tensiunea maximă de comutare este de 250 V c.a., iar puterea de comutare poate fi de 2000 VA. Frecvența de comutare este de maximum 10 Hz, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor industriale. Durata de viață electrică a releului temporizat este de 100.000 de cicluri de comutare la o sarcină de 8 A, în timp ce durata de viață mecanică poate fi de până la 10 milioane de cicluri de comutare. Contactele fără cadmiu asigură un design ecologic. Instalarea și utilizarea dispozitivului sunt facilitate de sistemul de indicatoare LED de pe panoul frontal, care arată clar starea releului și sincronizarea. O lumină continuă indică faptul că releul este sub tensiune, o lumină intermitentă indică faptul că sincronizarea este în curs, iar o lumină pulsatorie indică faptul că releul este deconectat. Dispozitivul poate fi montat pe o șină DIN de 35 mm în conformitate cu standardul IEC 60715 și poate fi instalat în orice poziție. Conexiunea se realizează cu borne cu șuruburi adecvate pentru cabluri solide de 0,5-3,3 mm² sau cabluri flexibile de 0,2-2,5 mm². Șuruburile pot fi strânse cu un cuplu de 0,6-1 Nm, în conformitate cu IEC 60947-1. Releul de timp RE17RMEMU are o compatibilitate electromagnetică excelentă și este conform cu o serie de standarde internaționale, inclusiv standardul IEC 61812-1 pentru releele de timp. Intervalul său de temperatură de funcționare este între -20 °C și +60 °C, iar intervalul de temperatură de depozitare este între -30 °C și +60 °C. Are protecție IP20 la terminale, IP40 pe carcasă și IP50 pe panoul frontal, în conformitate cu IEC 60529. Releul temporizat Schneider Electric RE17RMEMU este o alegere excelentă pentru aplicații de automatizare industrială, automatizare a clădirilor și tehnologie de control, unde sunt necesare funcții de sincronizare fiabile.
Relee temporizate Schneider Electric Harmony - Date tehnice RE17RMEMU
Caracteristici generale
Tipul produsului: Relee temporizate modulare
Familia de produse: Relee temporizate Harmony
Denumire scurtă a produsului: RE17R
Tip ieșire: Releu
Curent nominal de ieșire: 8 A
Dimensiuni
Lățime: 17,5 mm
Înălțime: 90 mm
Adâncime: 72 mm
Funcții și intervale de temporizare
Tipuri de întârziere: Întârziere la pornire, Interval, Întârziere la oprire, Intermitent simetric
Interval de întârziere: 0,1...1 s, 1...10 s, 6...60 s, 1...10 min, 6...60 min, 1...10 h
Caracteristici electrice
Tensiune de alimentare: 24 V CC sau 24...240 V CA 50/60 Hz
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Eliberare tensiune de intrare: 10 V
Tip și compoziție contact: 1 C/O (contact de comutare)
Material contact: Fără cadmiu
Precizie reglare: +/- 10% din scala completă la 25 °C conform IEC 61812-1
Repetabilitate: +/- 0,5% conform IEC 61812-1
Deriva de temperatură: +/- 0,05%/°C
Abatere de tensiune: +/- 0,2 %/V
Întârziere la pornire: 100 ms
Rezistență de izolare: 100 MOhm la 500 V CC conform IEC 60664-1
Rigiditate dielectrică: 2,5 kV 1 mA/1 minut 50 Hz conform IEC 61812-1
Rezistență la supratensiune: 5 kV 1,2/50 μs Consum de energie: 0...32 VA la 240 V c.a., 0,6 W la 24 V c.c.
Curent minim de comutație: 10 mA la 5 V c.c.
Curent maxim de comutație: 8 A c.a./c.c.
Tensiune maximă de comutație: 250 V c.a.
Putere de comutare: 2000 VA
Frecvență de funcționare: 10 Hz
Durată de viață și fiabilitate
Durată de viață electrică: 100.000 de cicluri (8 A 250 V AC maxim) cu sarcină rezistivă
Durată de viață mecanică: 10.000.000 de cicluri
Date privind fiabilitatea siguranței: MTTFd = 296,8 ani, B10d = 270.000
Caracteristici de mediu
Temperatură de funcționare: -20...60 °C
Temperatură de depozitare: -30...60 °C
Grad de protecție IP: IP20 (bloc terminal), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Rezistență la vibrații: 20 m/s² (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 93% fără condensare conform IEC 60068-2-30
Instalare și conectare
Poziție de montare: Orice poziție relativă la planul normal de montare verticală
Tip de montare: șină DIN de 35 mm conform IEC 60715
Conexiuni: borne cu șurub, 1x 0,5...3,3 mm² sau 2x 0,5...2,5 mm² cablu solid
Terminale cu șurub, 1x 0,2...2,5 mm² sau 2x 0,2...1,5 mm² cablu flexibil cu manșoane
Cuplu de strângere: 0,6...1 N·m conform IEC 60947-1
Indicatori și comenzi
Indicator local: indicator LED pentru starea releului și procesul de sincronizare
Tip de comandă: Comutator selector pe panoul frontal
Certificate și standarde
Standarde: IEC 61812-1, IEC 61000-6-1/2/3/4, 2004/108/CE, 2006/95/CE
Certificări de produs: CSA, cULus
Marcaj CE: Da
