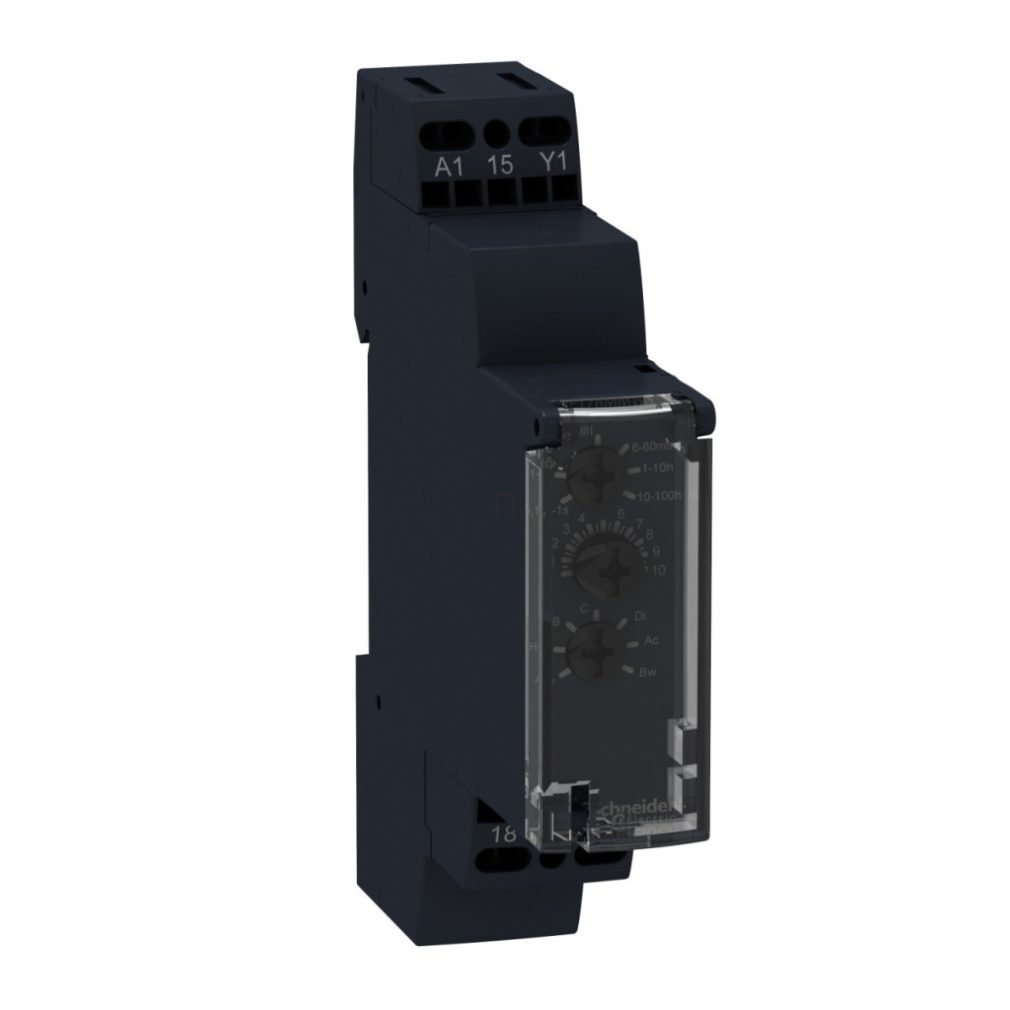

Relee temporizate Schneider Electric Harmony - Date tehnice RE17RMMWS
Caracteristici principale
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu temporizat modular
Lățime: 17,5 mm
Denumire scurtă a dispozitivului: RE17R
Funcții de temporizare
Tip de întârziere: Întârziere la pornire, Întârziere la pornire și oprire, Interval, întârziere la oprire, intermitent simetric
Intervale de întârziere: 0,1...1 s, 1...10 s, 6...60 s, 1...10 min, 6...60 min, 1...10 h, 10...100 h Curent nominal de ieșire: 8 A Caracteristici suplimentare Tip și compoziție contact: 1 C/O Material contact: Fără cadmiu Înălțime: 90 mm
Adâncime: 72 mm
Tip de control: Comutator selector pe panoul frontal
Tensiune nominală de alimentare: 12...240 V CA/CC 50/60 Hz
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Eliberare tensiune de intrare: 5 V
Conexiuni
Conectori - terminale: Terminale cu arc, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) fără capete de cablu solide
Clemă cu arc, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) cu capăt de cablu flexibil
Protecție și durabilitate
Material carcasă: Auto-stingere
Repetabilitate: +/- 0,5 % în conformitate cu IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deviație de tensiune: +/- 0,2 %/V
Precizie setare întârziere: +/- 10 % peste scala completă la 25 °C în conformitate cu IEC 61812-1
Rezistență de izolație: 100 MOhm la 500 V CC, în conformitate cu IEC 60664-1
Timp de resetare: 120 ms când este deconectat (tipic)
Factor de încărcare: 100 %
Parametri electrici
Consum de energie: 0...3 VA la 240 V c.a.
Consum maxim de energie: 1,5 W la 240 V c.c.
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A c.a./c.c.
Tensiune maximă de comutare: 250 V c.a.
Capacitate de rupere: 2000 VA
Frecvență de funcționare: 10 Hz
Durată de viață
Durată de viață electrică: 100.000 de cicluri (la 8 A 250 V c.a. maxim) pentru sarcini rezistive
Durată de viață mecanică: 10.000.000 de cicluri
Date de siguranță
Rezistență dielectrică: 2,5 kV 1 mA/1 minut 50 Hz în conformitate cu IEC 61812-1
Tensiune nominală de impuls: 5 kV 1,2/50 µs
Întârziere la pornire: 100 ms
Marcaj: CE
Distanță de scurgere: 4 kV/3 în conformitate cu IEC 60664-1
Date privind fiabilitatea din punct de vedere al siguranței: MTTFd = 296,8 ani, B10d = 270.000
Informații privind instalarea și marcarea
Poziție de instalare: Orice poziție relativă la planul normal de montare verticală
Suport de montare: șină DIN de 35 mm în conformitate cu IEC 60715
Semnalizare locală: Afișaj LED cu iluminare continuă: releu alimentat, fără temporizare în curs
Afișaj LED cu intermitență: cronometrare în curs 80% PORNIT și 20% OPRIT
Afișaj LED pulsatoriu: releu nealimentat, fără cronometrare în curs (cu excepția funcțiilor Di-D, Li-L) 5% PORNIT și 95% OPRIT
Funcții
Funcții disponibile: A- Releu de întârziere la pornire-1 C/O, Ac- Releu de întârziere la pornire și oprire cu semnal de control-1 C/O, At- Releu de întârziere la pornire cu pauză/adăugare (Y1)-1 C/O, B- Releu cu interval unic cu semnal de control-1 C/O, Bw- Releu cu interval dublu cu semnal de control-1 C/O, C- Releu de întârziere la oprire cu semnal de control-1 C/O, D- Releu de intermitent simetric (impuls de pornire oprit)-1 C/O, Di - Releu de intermitent simetric (impuls de pornire activat) - 1 C/O, H - Releu de interval - 1 C/O, Ht - Releu de interval cu pauză/adăugare (Y1) - 1 C/O. Tipul de întârziere: A, Ac, At, B, Bw, C, D, Di, H, Ht. Număr de funcții: 10. Di, H, Ht Număr de funcții: 10 Parametri de mediu Protecție împotriva microîntreruperilor: 20 ms Grad de protecție IP: IP20 (bloc conector), IP40 (carcasă), IP50 (panou frontal)
Rezistență la vibrații: 20 m/s² (f= 10...150 Hz)
Rezistență la impact: 15 gn până la 11 ms
Umiditate relativă: 93% fără condens
Temperatură ambiantă pentru depozitare: -30...60 °C
Temperatură ambiantă pentru funcționare: -20...60 °C
