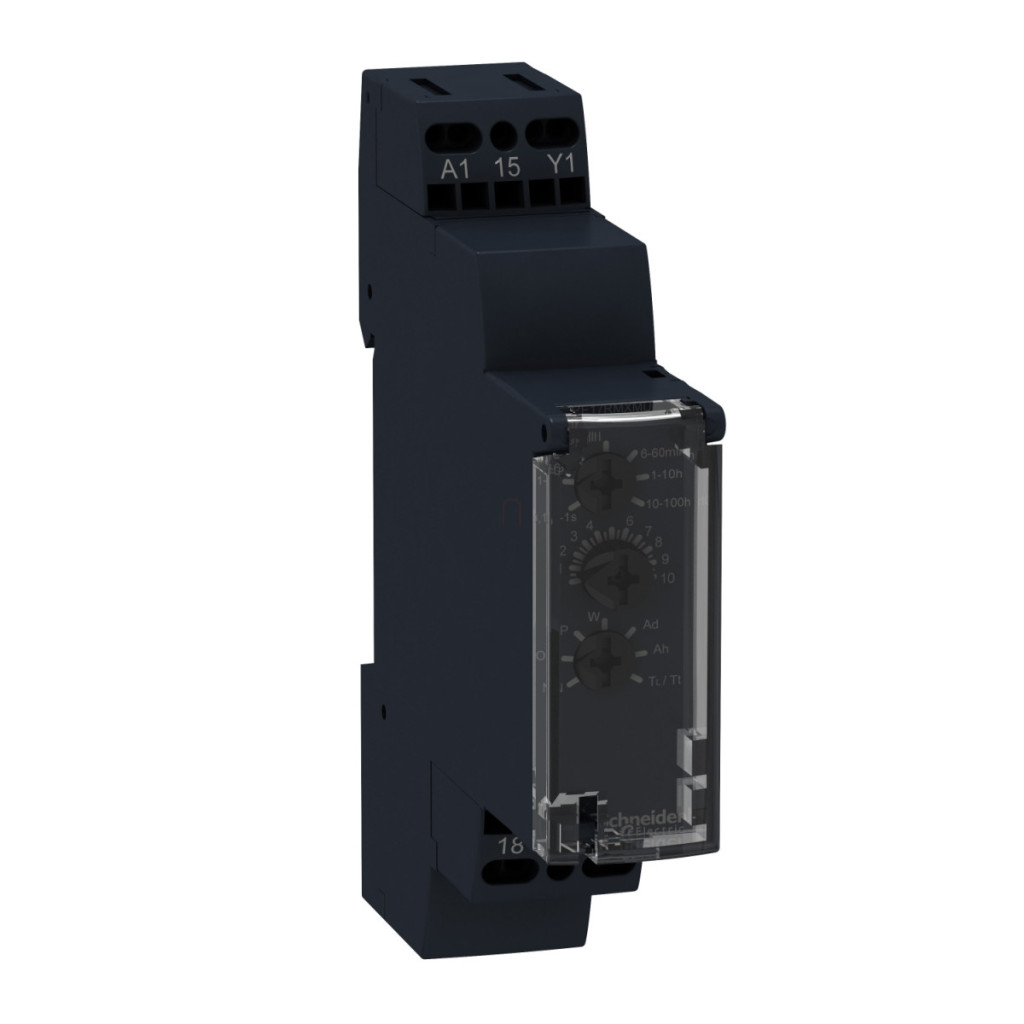

RE17RMXMU din seria Harmony Timer Relays de la Schneider Electric este un releu de timp multifuncțional extrem de versatil, ideal pentru sistemele industriale de automatizare și control. Cu o lățime de 17,5 mm, acest releu temporizator modular are dimensiuni compacte, oferind o soluție de economisire a spațiului pentru dulapuri de comutație și aplicații montate pe șină DIN. Modelul RE17RMXMU se remarcă prin flexibilitatea sa: oferă 9 funcții de temporizare diferite într-un singur dispozitiv, inclusiv întârziere de impuls, funcții de protecție, mod bistabil și temporizare la intervale. Gama largă de setări de timp, de la 0,1 secunde la 100 de ore, înseamnă că poate fi utilizat pentru aproape orice aplicație. Comutatorul rotativ de pe panoul frontal al dispozitivului facilitează selectarea funcției dorite și a intervalului de temporizare. Releul are 1 contact de comutare (1CO) cu un curent nominal de ieșire de 8A, ceea ce îi permite să comute în mod fiabil majoritatea sarcinilor industriale. Contactele sunt fabricate din material fără cadmiu, ceea ce este benefic și din punct de vedere ecologic. Tensiunea de alimentare poate fi selectată dintr-o gamă extrem de largă: poate fi utilizat cu 24V DC sau 24...240 V c.a./c.c., ceea ce oferă o mare flexibilitate pentru utilizarea în diferite sisteme. Intervalul de tensiune de funcționare este de 0,85...1,1 Un, ceea ce garantează o funcționare stabilă chiar și în cazul fluctuațiilor de tensiune. Releul de timp RE17RMXMU este echipat cu terminale cu șurub, care permit fixarea sigură a firelor de diferite dimensiuni. Un indicator de stare LED arată starea de funcționare: o lumină continuă indică faptul că releul este alimentat și nu este în curs de desfășurare nicio temporizare, în timp ce lumina intermitentă (80% ON, 20% OFF) indică faptul că temporizarea este în curs, în timp ce impulsurile scurte (5% ON, 95% OFF) indică faptul că releul nu este alimentat. Acest feedback vizual facilitează monitorizarea funcționării și depanarea. Releul temporizat are o precizie remarcabilă: precizia de reglare este de ±0,5% în conformitate cu standardul IEC 61812-1, deriva de temperatură este de numai ±0,05%/°C, iar deriva de tensiune este de numai ±0,2%/V. Dispozitivul este încorporat într-o carcasă auto-stingătoare și are o gamă largă de temperaturi de funcționare (-20...60 °C), fiind potrivit pentru utilizarea în medii industriale. Este conform cu numeroase standarde, precum IEC 61812-1, și are certificări cULus, GL și CSA. Dispozitivul are un grad de protecție IP40 (carcasă) și IP50 (panou frontal), în timp ce conectorii au un grad de protecție IP20. Releul temporizat Schneider Electric RE17RMXMU este ideal pentru controlul temporizat al diverselor procese industriale, cum ar fi pornirea motorului, controlul iluminatului, funcționarea secvențială sau funcțiile de siguranță.
Relee temporizate Schneider Electric Harmony - RE17RMXMU - releu temporizat multifuncțional, 9 funcții, 1CO, 8A, 24VDC/24 - 240VAC date tehnice
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Tip ieșire: Releu
Tip produs: Releu temporizat modular
Lățime: 17,5 mm
Denumire scurtă: RE17R
Tip întârziere: Întârziere impuls, Protecție, bistabil, interval
Date de funcționare
Interval de întârziere: 6...60 s, 1...10 min, 0,1...1 s, 1...10 h, 1...10 s, 6...60 min, 10...100 h
Curent nominal de ieșire: 8 A
Tipul și compoziția contactului: 1 C/O (contact de comutare)
Materialul contactului: Fără cadmiu
Precizia setării: ±10% din valoarea maximă la 25°C conform IEC 61812-1
Repetabilitate: ±0,5% conform IEC 61812-1
Deriva de temperatură: ±0,05%/°C
Deviație de tensiune: ±0,2%/V
Caracteristici electrice
Tensiune nominală de alimentare: 24...240 V c.a. 50/60 Hz, 24 V c.c.
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz ±5%
Eliberare tensiune de intrare: 10 V
Consum de energie (VA): 0...32 VA la 240 V c.a.
Consum maxim de energie (W): 0,6 W la 24 V c.c.
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A c.a./c.c.
Tensiune maximă de comutare: 250 V c.a.
Capacitate de rupere: 2000 VA
Frecvență de funcționare: 10 Hz
Durată de viață electrică: 100.000 de cicluri (8 A 250 V AC maxim) cu sarcină rezistivă
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență dielectrică: 2,5 kV 1 mA/1 minut 50 Hz conform IEC 61812-1
Toleranță nominală la tensiune de impuls: 5 kV sub 1,2/50 μs
Caracteristici mecanice
Înălțime: 90 mm
Adâncime: 72 mm
Tip de control: Comutator selector pe panoul frontal, fără buton de testare
Conexiuni: Terminale cu șurub pentru diverse dimensiuni de cabluri
Cuplu de strângere: 0,6...1 N·m conform IEC 60947-1
Material carcasă: Auto-stingere
Caracteristici de mediu
Imunitate la microîntreruperi: 20 ms
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -30...60 °C
Grad de protecție IP: IP20 (bloc terminal), IP40 (carcasă), IP50 (panou frontal) conform IEC 60529
Rezistență la vibrații: 20 m/s² (f=10...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă:93% fără condensare conform IEC 60068-2-30
Certificări și conformitate
Standarde: 2006/95/CE, 2004/108/CE, IEC 61000-6-1, IEC 61000-6-4, IEC 61000-6-2, IEC 61000-6-3, IEC 61812-1
Certificări de produs: cULus, GL, CSA
Marcaj: CE
Distanță de scurgere: 4 kV/3 conform IEC 60664-1
Funcții și moduri de operare
Funcționalitate: Multifuncțională
Cod de compatibilitate: RE17
Număr de funcții: 9
Tipuri de întârziere: Ad, Ah, N, O, P, Pt, TI, Tt, W
Semnalele locale: Indicator LED cu lumină constantă: releu alimentat, fără temporizare în curs; Indicator LED intermitent: temporizare în curs 80% PORNIT și 20% OPRIT; Indicator LED pulsatoriu: releu nealimentat, fără temporizare în curs (cu excepția funcției Di-D, Li-L) 5% PORNIT și 95% OPRIT
