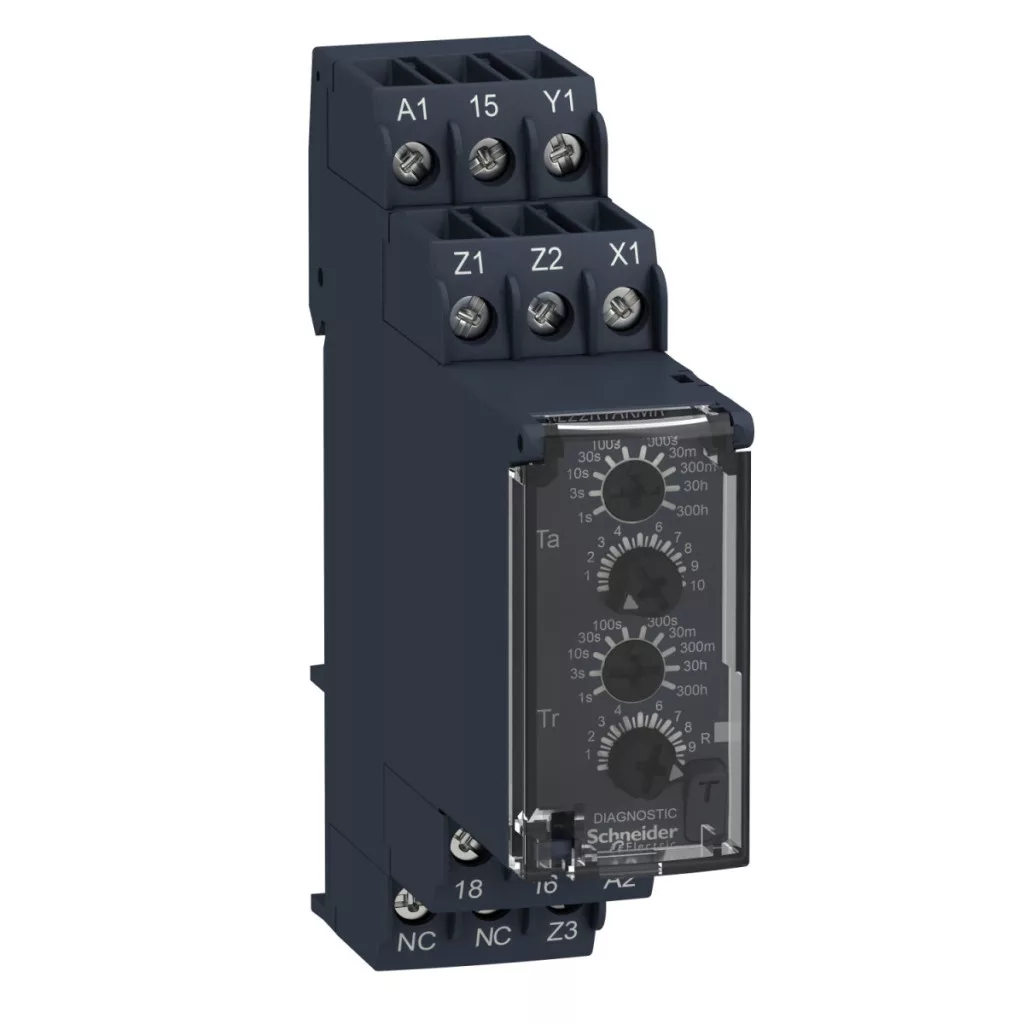

Relee temporizate Schneider Electric Harmony - RE22R1AKMR - Releu cu întârziere la pornire/oprire, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici principale
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu de timp modular
Denumire scurtă a dispozitivului: RE22
Curent nominal de ieșire: 8 A
Informații suplimentare
Tip și compoziție contact: 1 contact temporizat C/O, fără cadmiu
Tip de întârziere: Întârziere asimetrică la pornire și oprire
Interval de întârziere: 30...300 h, 3...30 min, 30...300 s, 0,05...1 s, 30...300 min, 10...100 s, 0,3...3 s, 3...30 h, 1...10 s
Tip de control: Buton rotativ, buton de diagnosticare, potențiometru extern
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz
Tensiune de intrare de declanșare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Conexiuni și dimensiuni
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) fără capete de cablu solide
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Material carcasă: Autoextinguibil
Lățime: 22,5 mm
Parametri tehnici
Repetabilitate: +/- 0,5 % conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deviație de tensiune: +/- 0,2 %/V
Precizia setării întârzierii: +/- 10 % peste scala completă la 25 °C conform IEC 61812-1
Tipuri de întârziere: Întârziere la pornire și întârziere la oprire - Ak- Releu asimetric cu întârziere la pornire și întârziere la oprire cu semnal de control, întârziere la pornire și întârziere la oprire - Akt-Releu asimetric de întârziere la pornire/oprire cu semnal de control și semnal de control pauză/sumare
Caracteristici electrice
Rezistență de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Timp de recuperare: 120 ms la eliminarea tensiunii
Protecție împotriva microîntreruperilor: 10 ms
Consum de energie: 3 VA la 240 V c.a., 1,5 W la 240 V c.c.
Capacitate de comutare: 2000 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durată de viață electrică: 100.000 de cicluri la 8 A la 250 V, AC-1, 100.000 de cicluri la 2 A la 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență nominală la tensiune de impuls: 5 kV 1,2...50 µs conform IEC 60664-1
Condiții de mediu
Nivel de protecție IP: Carcasă IP40 conform IEC 60529, panou frontal IP50 conform IEC 60529, blocuri terminale IP20 conform IEC 60529
Temperatura ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...70 °C
Grad de contaminare: 3 conform IEC 60664-1
Rezistență la vibrații: 20 m/s² (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn în stare nefuncțională timp de 11 ms conform IEC 60068-2-27, 5 gn în timpul funcționării timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 95 % la 25...55 °C
Standarde și certificări
Standarde: UL 508, IEC 61812-1
Certificări de produs: EAC, CSA, UL, RCM, CCC, GL, CE
